带键槽花键传动轴结构设计

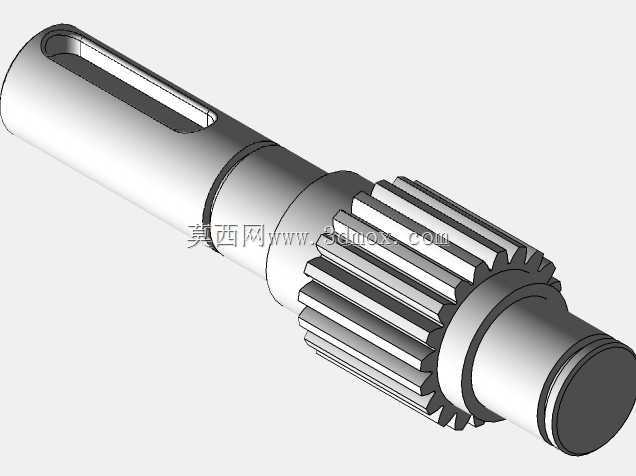

　　这类带键槽的花键传动轴，常见于中小功率的传动链路中，多数应用在机床进给箱、小型减速机输出端、农用机械传动箱这类需要同时传递扭矩、实现轴向滑动导向的工况里。从实际使用场景来看，轴端的长键槽主要用于和带键槽的轮毂类零件配合，比如同步带轮、联轴器或者直齿圆柱齿轮，通过平键传递周向扭矩，避免配合件和轴之间出现相对转动，这个键槽的宽度、深度以及和轴中心线的对称度，直接影响传动过程中的动平衡表现，要是对称度超差，高速运转时很容易出现周期性振动，长期运行会加速轴承位的磨损，甚至导致配合件的键槽崩裂。中间段的渐开线花键结构，和矩形花键相比，齿根强度更高，对中性更好，适合用在需要频繁轴向滑移的场合，比如变速箱里的滑动齿轮配合，

　　花键的齿侧间隙需要根据实际滑移需求调整，如果是固定配合的花键副，间隙可以控制在较小范围，保证传动精度，如果是需要滑动换挡的工况，要预留合适的侧隙，避免滑移卡滞，同时还要保证齿面的接触面积，避免局部应力集中导致齿面压溃。设计这类轴的时候，首先要根据传递的额定扭矩核算轴的最小直径，不同轴段的直径变化要设置合理的过渡圆角，避免应力集中在轴肩位置，很多轴类零件的失效都是出现在轴肩过渡处，长期交变载荷下出现疲劳裂纹。轴的两端都设置了轴承配合位，配合公差一般选k6或者m6，保证和滚动轴承内圈的过盈配合量合适，过盈量太大会导致轴承装配困难，甚至撑裂内圈，过盈量太小则会出现跑圈内圈磨损轴颈的问题。从安装边界来看，

　　这类轴的轴向定位一般靠轴肩和轴承端盖配合，装配时要保证轴的轴向窜动量在允许范围内，窜动量过大会影响传动齿轮的啮合精度，窜动量太小则会导致轴承运转时发热严重。花键段的长度要根据配合齿轮的滑移行程确定，要保证齿轮在最大行程位置时，花键的啮合长度不低于齿宽的80%，避免出现齿面局部受力过大的情况。键槽的长度要比配合的平键长2到3毫米，方便平键的装配和拆卸，键槽的端部要设置退刀槽或者铣刀让刀位置，避免铣削加工时出现残留。实际建模过程中，花键的齿形要按照渐开线参数准确生成，齿向误差、齿形误差都要控制在公差范围内，不然装配时会出现花键副卡滞，传动过程中出现异响。轴的各个配合面的粗糙度要求也有区别，轴承位和花键齿面的粗糙度一般要达到Ra1.

　　6以下，非配合面的粗糙度可以放宽到Ra6.3，减少不必要的加工成本。这类轴在选材上一般用40Cr调质处理，调质硬度控制在220到250HBW，花键齿面和轴颈位置如果有耐磨需求，可以进行高频淬火处理，硬度达到HRC45到50，提升表面耐磨性能，延长使用寿命。在传动系统里，这类轴的作用不只是传递扭矩，还要承受一定的径向载荷和轴向载荷，所以在设计时还要校核轴的挠度和扭转角，挠度太大会导致轴上的齿轮啮合偏载，出现齿面偏磨，扭转角过大则会影响传动的精度，尤其是在进给传动这类对传动精度有要求的场合，扭转角要控制在允许的范围内。装配的时候，键槽内的平键要和键槽两侧面紧密贴合，顶面和轮毂键槽之间要留有一定的间隙，避免装配时出现顶死的情况。花键副装配前要涂抹润滑脂，减少滑移时的磨损，尤其是在有轴向移动的工况下，定期润滑能大幅降低花键齿面的磨损速率。
