对心式曲柄滑块传动机构三维结构

　　这套对心式曲柄滑块传动结构，是平面连杆机构里应用覆盖度极广的典型构型，核心作用是把曲柄端输入的连续回转运动，直接转化为滑块端的直线往复运动，反过来也能承接滑块端的直线往复输入，反向输出连续回转动力，在各类需要运动形式转换的设备里都能见到它的衍生结构。

　　从实际应用场景来看，小到家用空气压缩机的活塞驱动单元、手动冲压工装的施力结构，大到内燃机的活塞-曲轴动力传递单元、冲床的主传动结构、自动化生产线里的直线往复送料机构，甚至部分小型锻压设备的执行端传动，都能看到这套机构的设计逻辑，只是会根据负载、行程、转速的不同调整各构件的尺寸比例、铰接间隙和材质选型。

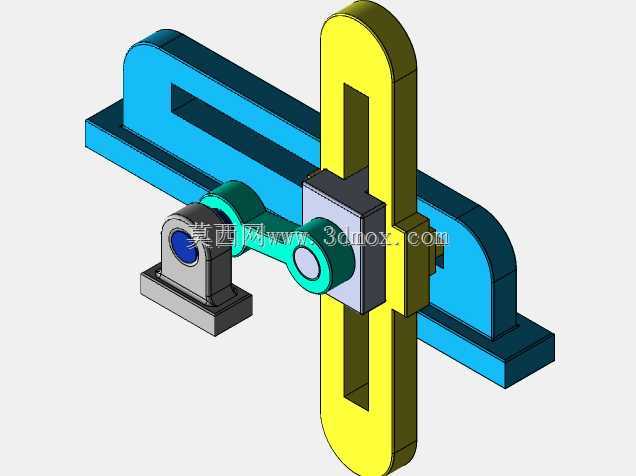

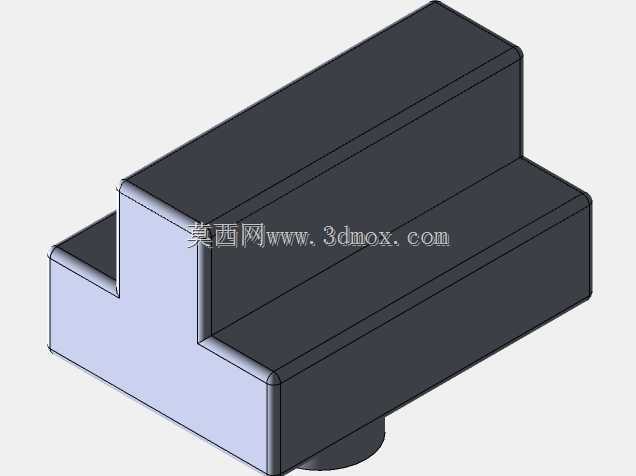

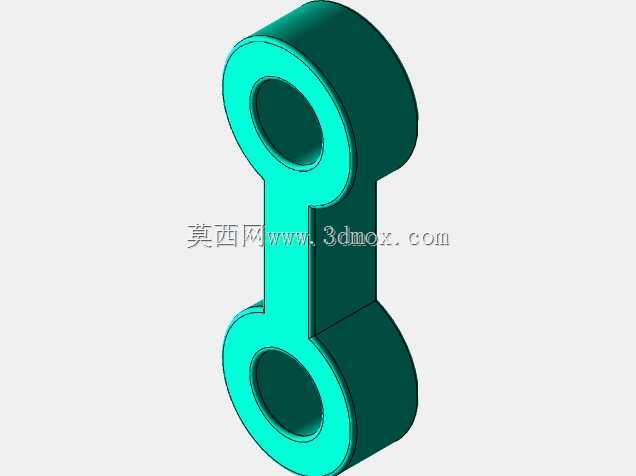

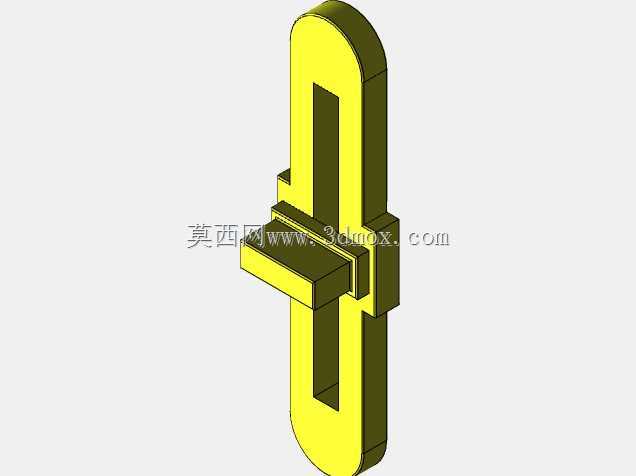

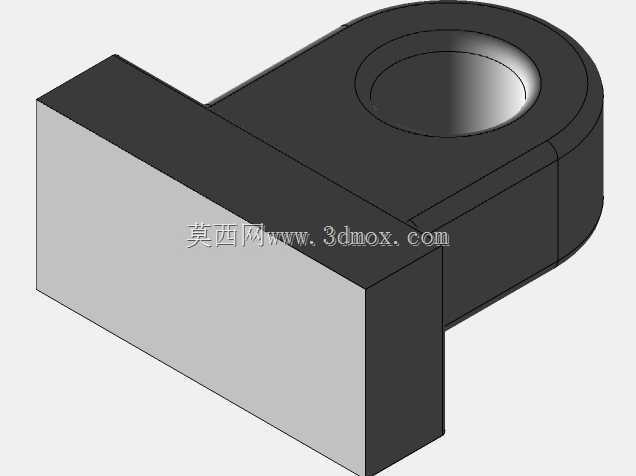

　　从结构设计逻辑来看，这套模型采用对心式布局，也就是曲柄的回转中心刚好落在滑块运动轨迹的延长线上，这种布局的优势是滑块的行程刚好等于两倍曲柄长度，运动规律计算简单，正反向传动的死点位置明确，设计阶段不需要额外做偏距补偿计算，对入门级结构设计、教学演示场景非常友好。整个机构的构件拆分非常清晰：最左侧是带安装底座的曲柄支撑座，内置铰接回转副，用来承载曲柄的回转载荷，底座预留了安装固定的孔位，可直接通过螺栓固定在设备安装基板上；曲柄构件一端和支撑座铰接，另一端和连杆做回转铰接，曲柄的长度直接决定滑块的最大行程，设计时如果需要调整往复行程，只需要调整曲柄上铰接点的回转半径即可，不需要改动其余构件的主体结构；中间的连杆构件是连接曲柄和滑块的传动件，两端都采用回转铰接结构，设计时需要重点核算连杆的长径比，避免高速运转时连杆出现挠性变形，导致传动卡滞或者运动精度超差；十字形的滑块构件嵌套在两侧的导向滑槽内，滑槽采用双侧平行导轨结构，给滑块提供稳定的直线运动约束，避免滑块运动过程中出现偏摆，滑块和连杆的铰接点位于滑块的中心位置，保证传动过程中受力均匀，减少导向面的偏磨。

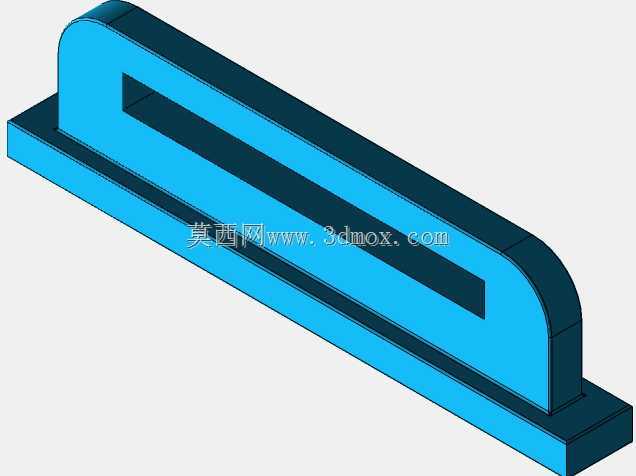

　　从安装边界和尺寸适配角度来说，这套结构的整体安装基准是两侧的导向滑槽底座和左侧的曲柄支撑座，两个安装基准的底面处于同一水平面，安装时只需要保证支撑座的曲柄回转中心和滑槽的导向方向平行，且中心对齐，就能保证机构顺畅运转，不需要复杂的调校过程。导向滑槽的长度需要比滑块的最大行程长出至少15%的余量，避免滑块运动到行程端点时脱出滑槽；曲柄支撑座的高度需要和滑槽的安装高度匹配，保证曲柄回转时不会和安装基板、滑槽结构发生运动干涉。铰接位置的间隙设计需要根据应用场景调整，如果是高速运转的场景，铰接副需要预留更小的配合间隙，同时加装润滑结构，减少回转磨损；如果是低速重载的冲压类场景，铰接副需要做强化处理，选用更高强度的铰接销轴，同时加大铰接面的接触面积，降低接触面的压应力，避免长期负载下铰接点出现压溃变形。

　　在实际选型改型时，首先要明确设备端需要的滑块往复行程、额定输出推力、运转转速这几个核心参数，再反向推算曲柄长度、连杆长度、各构件的截面尺寸和材质。比如用于小型空压机的场景，转速高、负载相对平稳，连杆可以选用轻量化的铝合金材质，降低运转时的惯性冲击；如果用于手动冲压工装，转速低、瞬时负载大，各构件就需要选用碳钢材质，铰接销轴做淬火处理，提升结构的抗冲击能力。另外对心式曲柄滑块机构在以滑块为主动件的时候，会存在两个死点位置，也就是曲柄和连杆处于同一直线的位置，这时候如果没有额外的飞轮蓄能或者定位结构，机构会出现卡滞无法越过死点的情况，设计时如果是反向传动的应用场景，需要在曲柄轴端加装飞轮，利用惯性越过死点，或者采用多组曲柄错相位布置的方式，抵消死点的影响。

　　这套结构的导向部分采用一体式的双侧平行滑槽，和安装底座做成一体化结构，安装时不需要额外调整导向的平行度，降低了装配难度，滑槽的导向面宽度和滑块的宽度做等宽设计，配合间隙控制在合理范围，既保证运动顺畅，又不会出现过大的横向窜动。整体结构没有冗余的复杂构件，所有运动副都是低副结构，接触面都是面接触，单位面积的承压更小，相比凸轮等其他运动转换机构，承载能力更强，耐冲击性能更好，加工制造的难度也更低，不需要复杂的曲面加工，普通的铣削、钻削设备就能完成所有构件的加工，非常适合通用设备的低成本传动方案选型参考。
