带直纹滚花头部外螺纹紧固连接件结构

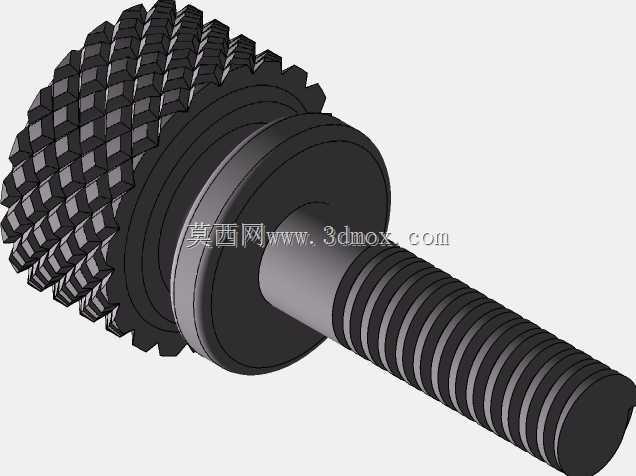

　　在日常的小型机电设备装配、工装夹具调试、精密仪器维护场景里，这类带滚花头部的螺钉是出镜率极高的连接件，它和普通外六角螺钉、盘头机螺钉最大的区别，就是头部的直纹滚花结构完全适配无工具手动拧紧的操作需求，不需要搭配螺丝刀、扳手这类辅助工装，操作人员直接用手指捏住滚花头部施加扭矩就能完成锁紧或松脱动作，在需要频繁拆装调整、操作空间局促无法容纳工具的工位上，这种结构的实用性远高于常规紧固件。从结构设计逻辑来看，这款螺钉的头部采用了大直径法兰面加直纹滚花的组合设计，法兰面的存在可以在锁紧时增大与被连接件表面的接触面积，降低接触面的压应力，避免在铝件、塑料件这类低硬度基材表面压出凹痕，同时还能起到一定的防松限位作用，

　　减少螺钉受振动后出现的松退概率。头部的滚花纹路采用直纹等距排布，齿高和齿距经过匹配手指触感的优化，既不会因为齿纹过尖锐划伤操作人员指腹，也不会因为齿纹过浅导致拧紧时打滑，即便是手上沾有少量润滑脂、切削液的车间环境下，也能提供足够的握持摩擦力。滚花头部下方设置了一圈退刀环槽，这个结构一方面是滚花加工时的退刀位，避免滚花刀具加工到杆部螺纹区域，另一方面也能在装配时起到限位作用，当螺钉拧到法兰面贴紧被连接件时，环槽刚好露出被连接件的安装孔端面，方便操作人员直观判断锁紧到位状态。螺钉的杆部采用标准公制三角外螺纹，牙型角60度，螺纹收尾处做了不完整牙的平滑过渡，避免螺纹末端的锐边刮伤安装孔内壁，也能减少螺纹拧入时的卡滞感。从安装边界尺寸来看，

　　这款螺钉的滚花头部直径大于螺纹大径约两倍，对应的安装沉孔深度需要匹配头部法兰面的厚度，预留至少0.2mm的装配间隙，避免头部与沉孔底部出现干涉；螺纹段的长度需要根据被连接件的总叠厚进行匹配，拧入内螺纹孔的有效啮合长度需要保证至少3倍螺纹螺距，才能达到足够的锁紧强度，避免螺纹滑牙。在实际选型应用中，这类滚花螺钉常被用在设备的可拆卸检修盖板、工装的快速调整压块、电子设备的外壳固定等位置，比如小型自动化设备的传感器安装支架调整位，操作人员需要根据检测位置反复微调传感器的前后位置，用这类滚花螺钉就可以随时手动松脱调整、锁紧固定，不需要反复找内六角扳手，能大幅提升调试效率；还有一些消费类精密仪器的外壳检修口，

　　用这类螺钉也能避免用户因为没有专用工具无法打开检修盖板的问题，同时滚花头部的金属质感也能提升产品的外观精致度。建模过程中需要注意几个关键结构的处理：滚花部分的建模不能直接用阵列齿形的方式做全齿，要考虑实际滚压加工的工艺特性，齿根部分做微小的圆角过渡，避免出现应力集中的尖角，同时滚花区域的两端要做渐消处理，和头部圆柱面平滑衔接，还原真实机加工的滚花效果；法兰面和螺杆的衔接处要做0.3-0.5mm的圆角过渡，降低热处理和锁紧时的应力集中风险，避免头部从根部断裂；螺纹部分的建模如果是用于装配干涉检查，可以采用简化的装饰螺纹线，如果是用于加工工艺验证，则需要准确绘制螺纹的牙型轮廓，注意螺纹大径、中径、小径的尺寸公差匹配，保证和标准内螺纹的啮合间隙合理。另外在做装配仿真的时候，要注意滚花头部的外径尺寸和周边零件的安全间隙，因为手动拧紧的时候手指需要有足够的空间捏住头部，所以螺钉头部周边至少要预留8-10mm的操作空间，不能被周边的结构件挡住，否则就失去了手动快速拧紧的设计意义。这类零件虽然结构简单，但是细节设计直接影响实际使用体验，很多新手设计的时候容易忽略滚花的齿距齿高匹配、法兰面的接触面积、螺纹收尾的过渡这些细节，导致做出来的零件要么拧的时候打滑，要么容易压坏被连接件，要么拧入的时候卡滞，只有结合实际装配场景的操作需求去调整各个结构的尺寸参数，才能做出真正符合工程使用要求的零件。
