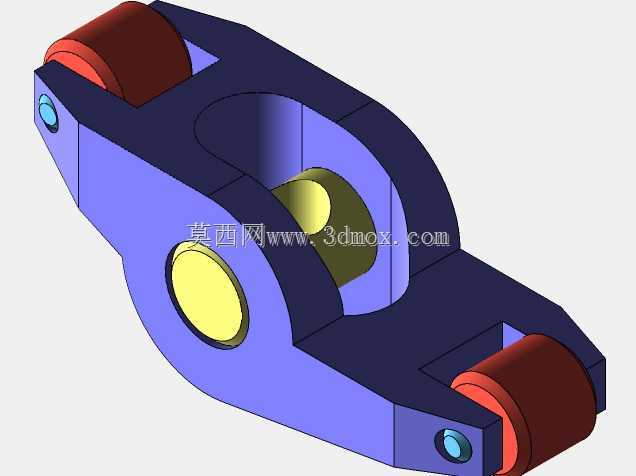

该结构件属于往复运动机构中的铰接承载部件,常见于各类需要双侧同步抵接、随动摆动的工况场景,比如轻工输送线的双侧限位摆架、锻压设备的随动压边支撑、工程机械操作机构的联动摇臂,也可作为小型专用设备的行程补偿铰接件使用,核心作用是通过中部铰接孔实现绕固定轴的定角度摆动,两端的滚轮组件直接与工作面接触,将滑动摩擦转化为滚动摩擦,降低往复运动过程中的接触阻力与部件磨损。

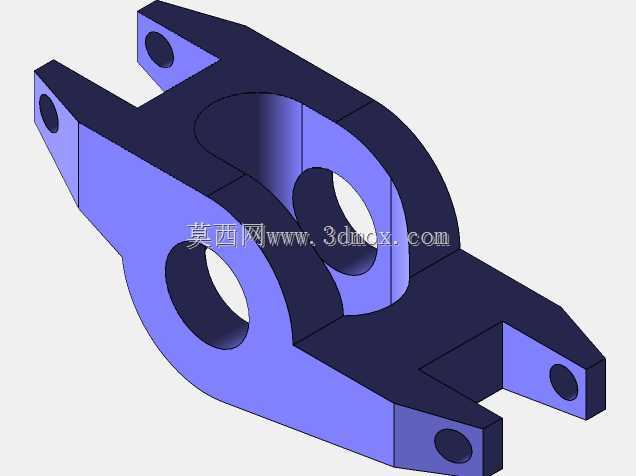

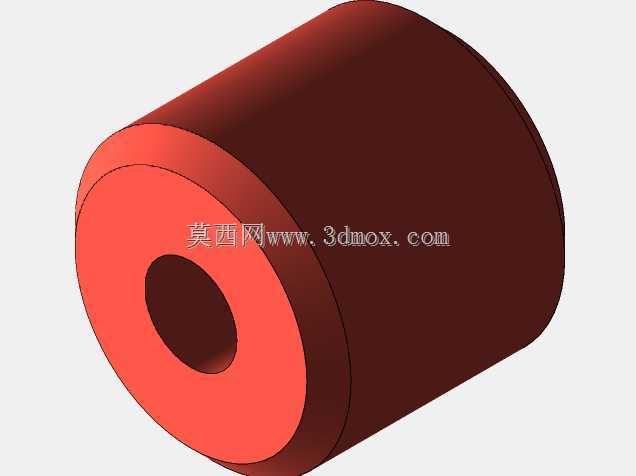

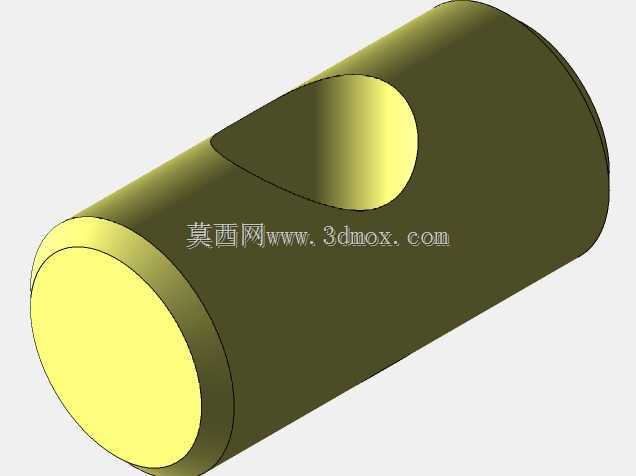

从结构设计逻辑来看,整体采用对称式布局,主体为一体化铸钢或焊接成型的框型架体,中部开设大直径铰接通孔,孔内可根据载荷等级选配铜套、滚针轴承或自润滑轴套,适配不同转速与载荷的铰接需求,架体向两端对称延伸出叉型安装座,每个安装座通过销轴独立固定滚轮组件,滚轮采用外圈包覆耐磨橡胶或硬质合金的结构,可根据接触工作面的材质调整滚轮外圈材质,避免刮伤工件接触面。架体侧面预留的小型螺纹孔用于安装润滑管路或限位感应挡片,可适配自动化设备的位置检测需求,无需额外在架体上二次加工安装位。
在安装边界方面,中部铰接孔的轴线与两端滚轮的轴线保持严格平行,平行度公差控制在0.02mm以内,避免摆动过程中出现滚轮偏磨、卡滞的问题;整体安装时需保证铰接轴的固定座具备足够的刚性,架体的摆动角度范围由两端滚轮的行程限位决定,常规工况下摆动角度不超过30°,若需更大摆角可调整两端叉型座的开口角度。滚轮的外圆突出架体安装面的高度需保持一致,高度差不超过0.05mm,确保双侧滚轮同时接触工作面,避免单侧受力过载导致销轴变形。
实际选型应用时,需根据工况载荷核算架体的截面厚度与铰接孔的直径,重载场景下可在架体中部的框型空腔内增设加强筋,提升整体抗扭刚度,避免长期受交变载荷出现架体开裂;轻载高速场景下可将架体材质更换为高强度铝合金,降低整体运动惯量,提升机构响应速度。滚轮组件的销轴采用过盈配合压入叉型座,端部设置卡簧槽防止销轴窜动,滚轮内部自带密封轴承,可适配有粉尘、少量切削液的工业车间环境,无需频繁拆解维护。该结构的核心优势在于双侧滚轮同步接触的设计,相比单滚轮摇臂,受力更均衡,不会出现偏载导致的铰接轴偏磨问题,同时对称结构的加工工艺性更好,铣削、钻孔工序均可一次装夹完成双侧特征加工,有效控制加工成本与形位公差精度。在装配环节,需保证两端滚轮的转动阻力一致,铰接轴的润滑脂填充量控制在轴承空腔的三分之一到二分之一,避免过多润滑脂溢出污染工作面。
