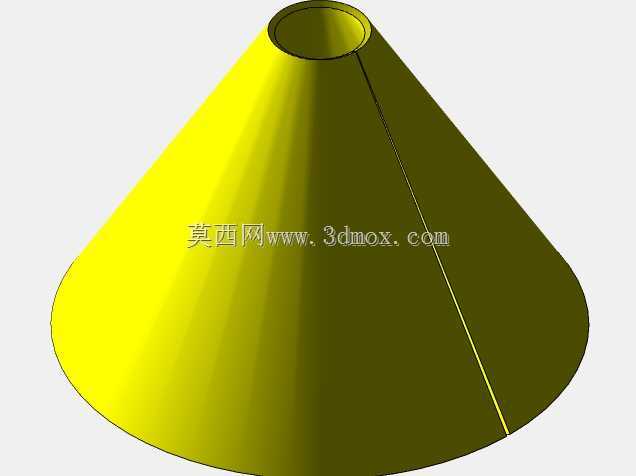

钣金圆锥结构件三维设计模型

　　这类带小端直边的空心圆锥钣金件，在散料输送、通风除尘、粉体管路系统中应用极广，很多现场做管路变径过渡、料斗下料导料、排风集气罩的时候都会用到这类结构，区别于铸造或者机加工的实心锥、厚壁锥，钣金圆锥的壁厚均匀，整体重量轻，制作时通过下料折弯卷制焊接就能成型，加工成本低，适合批量制作不同尺寸的适配件。做这个结构的三维设计时，首先要明确两端的对接边界，小端通常对接小直径管路或者设备出料口，大端对接大口径管路或者受料设备入口，两端的同轴度是设计时首先要控制的公差项，一旦同轴度偏差过大，现场安装时会出现对接错边，强行组焊会产生额外的结构内应力，后续设备运行振动时容易在焊缝位置出现开裂。设计阶段要提前预留好焊接收缩余量，

　　尤其是圆锥母线方向的焊缝，是整根纵缝贯穿大小端，卷制前的展开料要计算准扇形的内外弧长，不能直接用理论几何尺寸下料，要根据所选板材的厚度调整折弯扣除量，不同厚度的冷轧钢板、镀锌板的折弯系数有差异，要是直接套用默认系数，卷出来的大小端直径会和设计值有偏差，现场对接不上是常有的问题。从结构特性来看，这个圆锥的小端做了直边段，不是直接收尖到小直径，这个直边段的作用是方便和对接管路套接或者法兰焊接，直边段的长度一般根据对接法兰的厚度或者管路插接深度来定，太短的话焊接时焊瘤容易渗入锥体内壁，影响物料流通，太长的话会增加不必要的材料成本，还会增大整体结构的安装高度。圆锥的锥角选择要结合实际输送物料的安息角来定，比如输送粮食、矿粉这类散料的时候，

　　锥角不能太大，否则物料容易在锥壁积料搭桥，造成下料不畅；如果是用在通风管路的变径段，锥角要控制在气流扩散的合理角度内，减少风阻和局部涡流，降低管路系统的能耗。建模的时候要注意区分内外壁的尺寸，因为钣金件有固定壁厚，要是直接用曲面旋转生成实体，忽略壁厚的话，后续出展开图的时候尺寸会完全错误，正确的建模逻辑是先绘制半截面的母线轮廓，预留好小端直边段，通过钣金模块的放样折弯功能生成整体结构，自动生成的纵缝要预留好焊口间隙，一般薄板件留0.5到1毫米的间隙就足够，厚板的话要根据焊接工艺开对应的坡口。安装边界方面，这类圆锥件通常是两端通过法兰卡箍或者直接焊接对接，设计时要提前核对两端对接件的螺栓孔位、卡箍槽尺寸，大端如果是和设备料仓对接，

　　要考虑锥壁的承重，要是物料堆积密度大，还要在锥体外壁加装加强筋，避免长期受料后锥壁出现变形。另外，这类钣金圆锥如果用在有磨损的工况，比如输送矿石、砂石这类磨琢性强的物料，内壁还要预留衬板的安装位置，不能直接按光面锥壁设计，否则后续加装衬板时会出现尺寸干涉，导致衬板贴不严实，加快锥壁的磨损。很多新手做这类结构的时候容易忽略展开后的料边处理，卷制前的扇形料两个侧边要做齐边处理，保证纵缝焊接时能完全贴合，不会出现错边，大小端的卷边要根据对接需求决定是否做翻边处理，要是用卡箍连接的话，两端要翻出对应宽度的直边，保证卡箍能卡紧密封。
