汽车排气歧管管路结构三维数模

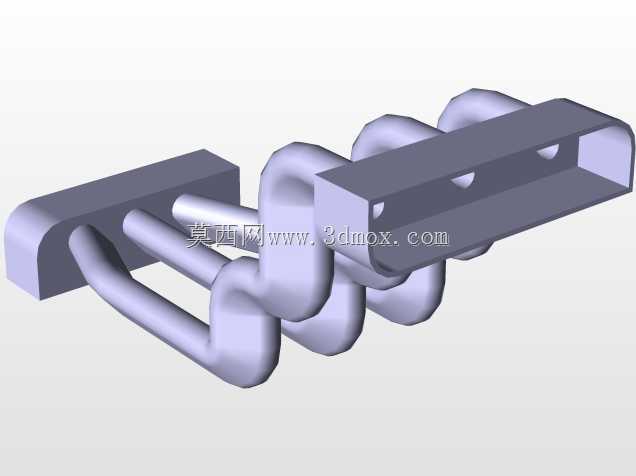

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与后级排气处理单元的核心导流构件，其结构合理性直接影响发动机的排气效率、泵气损失与各缸排气均匀性，是动力总成匹配阶段需要重点校核的零部件。这套数模还原的是四缸机型适配的等长排气歧管结构，整体采用弯管拼接加两端安装法兰的构型，没有采用常见的整体铸造壳体方案，而是用等通径的金属弯管逐段焊接成型，这类结构在改装机型、小批量试制动力单元以及高转速性能机型上应用较多，相比铸铁铸造歧管，管壁更薄、重量更轻，同时管路内壁的光滑度更容易控制，能有效降低排气流动过程中的沿程阻力。

　　从结构布局来看，四根独立的进气支管分别对应四个气缸的排气出口，每段支管都经过了多段空间弯折，最终汇入末端的方形集气腔结构，弯折段的曲率半径经过了匹配设计，避免出现过小的弯折角度导致局部流阻陡增，同时各支管的长度差控制在极小范围内，保证各缸排出的废气到达集气腔的时间差尽可能小，减少各缸排气之间的干涉扰动，避免出现某一缸排气背压异常升高的问题。两端的安装法兰都做了加厚处理，法兰面上预留了对应的螺栓过孔，进气侧法兰的孔位完全匹配气缸盖排气侧的安装点位，安装面的平面度需要控制在0.1mm以内，保证密封垫片压紧后不会出现废气泄漏的问题；出气侧的法兰结构则对接下游的三元催化器或者涡轮增压器进气口，法兰的内孔尺寸与集气腔的通径完全对齐，避免出现台阶造成的局部涡流。

　　在实际的工程应用场景中，这类弯管式排气歧管需要承受发动机启动到全负荷工况下的剧烈温度变化，冷机状态下管路温度接近环境温度，全负荷工况下管壁温度可以达到八百摄氏度以上，数模中预留的管路弯折余量，除了满足流道长度的设计要求，同时也兼顾了热胀冷缩的变形补偿，多段弯折的结构可以在管路受热伸长时通过自身的微小形变释放热应力，避免法兰连接位置因为热应力过大出现密封失效或者焊缝开裂的问题。设计过程中需要重点校核安装边界：整套歧管安装后与发动机缸盖外侧的其他附件，比如点火线圈、机油尺套管、冷却液管路的最小间隙需要控制在15mm以上，避免车辆运行过程中因为发动机振动出现运动干涉，同时歧管的最低点位置不建议设置在靠近发动机线束的一侧，防止长期使用后可能出现的冷凝液滴落到线束上造成绝缘层老化。

　　从建模逻辑来看，这套数模采用了实体扫掠加布尔运算的构建方式，每一段弯管都先绘制中心空间样条曲线，再沿着曲线扫掠出等壁厚的管体结构，最后在两端拼接法兰实体，合并后完成安装孔的切除，建模过程中所有的弯折段都做了圆角过渡处理，没有出现尖锐的直角转折，既符合实际弯管加工的工艺可行性——毕竟实际生产中金属弯管的弯折半径不能小于管材直径的1.5倍，否则会出现管壁褶皱甚至弯裂的问题，也能让流体仿真阶段的网格划分更加顺畅，减少局部网格畸变带来的仿真误差。另外集气腔的截面做了渐扩设计，从各支管汇入位置到出口法兰位置，通流面积逐步增大，让各缸汇入的废气能够在集气腔内充分稳压，降低排气脉冲对后级排气系统的冲击，减少排气噪声的传递。

　　在整车装配的场景下，这类排气歧管的外侧通常会加装隔热罩，数模中歧管的外轮廓尺寸也预留了隔热罩的安装空间，法兰边缘预留的凸台结构可以用来固定隔热罩的安装卡扣，不需要额外在管体上焊接支架，减少焊接带来的热变形风险。对于结构设计从业者来说，这类歧管的建模重点在于空间管路的走线合理性，既要满足流道长度、曲率的性能要求，也要兼顾周边附件的安装间隙、加工工艺的可行性，不能只追求流道的理论最优而忽略实际生产中的弯管工艺限制，也不能为了加工方便随意增大弯折半径导致整体尺寸超出发动机舱的布置边界。
