汽车排气系统异形三通连接弯管结构

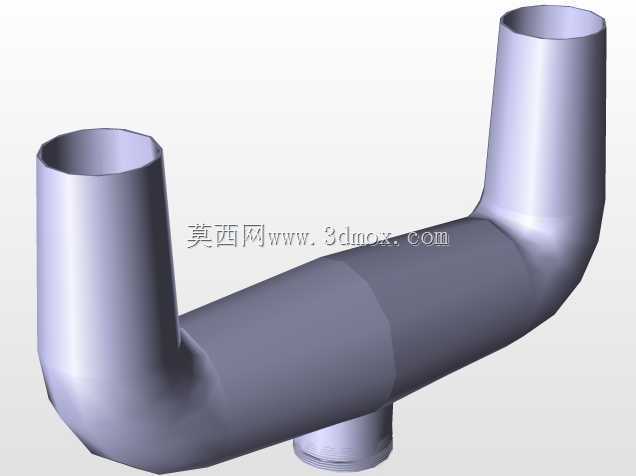

　　这款异形三通弯管主要应用在小排量乘用车排气系统的中段分支位置，承担着将不同气缸组排出的废气进行汇流、导向的核心作用，同时需要适配底盘下方局促的安装空间，避开悬挂摆臂、燃油管路以及车身底板的凸起结构，避免车辆行驶过程中管路与周边部件发生运动干涉。从结构设计来看，三个连接端口分别对应上游两路排气歧管的来流方向与下游消音器的进气方向，两个向上延伸的直管段端口做了等径设计，端口边缘预留了卡箍安装的配合余量，可直接与上游管路的密封端面对接，无需额外加工过渡接头；下方的分支端口为小口径设计，主要用于连接废气再循环管路或者氧传感器安装座，满足排放检测与废气回流的功能需求。整体管路的弯折段采用了大曲率半径的顺滑过渡设计，

　　没有出现直角弯折或者截面突变的结构，这种设计能够最大程度降低废气在管路内部流动时的阻力，减少排气背压对发动机输出效率的影响，同时避免气流在弯折处形成紊流引发的异常振动与排气噪音。在建模过程中，管壁厚度按照乘用车排气系统的常规使用要求设置为1.5mm，既能够满足高温废气冲刷下的结构强度需求，也不会因为管壁过厚增加不必要的整车重量，所有弯折位置的壁厚都做了均匀性校验，避免弯折加工过程中出现管壁拉薄、开裂的工艺缺陷。安装边界方面，两个上端口的中心距严格匹配对应车型排气歧管的出口间距，管路整体的外轮廓尺寸经过反复校核，在车辆满载跳动的极限工况下，管路与周边部件的最小间隙保持在15mm以上，预留出足够的隔热层安装空间与热膨胀余量，

　　防止高温管路烘烤周边的橡胶件与塑料部件。管路表面没有设计额外的安装吊耳结构，实际装车时可根据底盘布局在直管段位置加装通用型吊耳支架，适配不同车型的安装点位置，这种通用化的设计思路也让该款弯管能够经过小幅调整后适配多款同平台车型的排气系统改装需求。不同于常规的等径直三通，这款弯管的三个端口朝向完全根据底盘布局做了定向设计，两个上端口并非垂直于主管路轴线，而是带有一定的倾斜角度，能够在不改变上游排气歧管安装位置的前提下，顺利将废气引导至底盘侧方的消音器位置，减少了管路整体的弯折次数，进一步优化了排气顺畅度。在流体性能层面，三通交汇处做了圆弧导流过渡，避免两路废气在交汇处形成对冲，降低了气流脉动带来的管路共振风险，对于提升整车NVH表现有明显的帮助。
