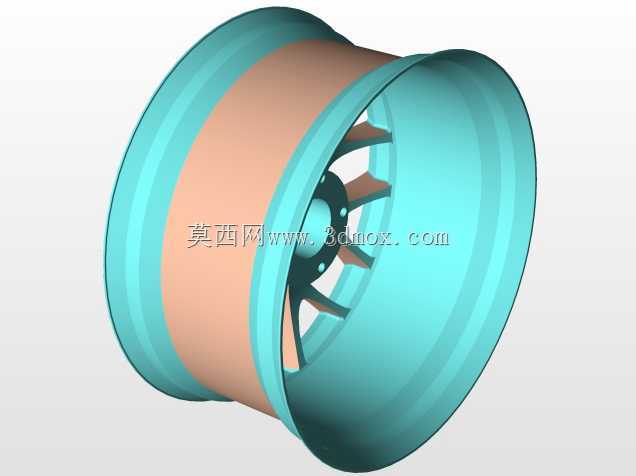

带内置辐条的一体式轮毂结构三维设计

　　该轮体结构主要面向小型动力设备、轻型输送装置以及专用作业小车的行走或传动端配套场景，在实际应用中既可以作为行走轮承担径向载荷，也可作为内置导流结构的叶轮轮体适配风道类设备的转动需求，区别于常规实心轮或者分体式轮组，该结构采用一体化成型的设计思路，将外轮辋、中部连接辐条、中心安装毂做了整合式的结构处理，减少了分体装配带来的累计公差，也降低了多零件连接位置的应力集中风险。从结构设计逻辑来看，外轮辋采用双凸缘的等宽截面设计，两侧的凸缘高度一致，既可以在作为行走轮使用时对外部包覆的轮胎或者防滑套形成轴向限位，避免轮面接触件在运转过程中出现侧向滑脱，也能在作为风道轮体使用时，配合外围的壳体结构形成封闭的流道边界，减少气流从轮体侧方溢出的损耗。

　　轮辋的中段做了等直径的平直接触面设计，表面粗糙度控制在适配包覆件贴合的区间，不会因为表面过于光滑导致包覆件打滑，也不会因为粗糙度过高造成包覆件装配时的磨损。中部的连接辐条采用曲面流线型的截面设计，而非常规的直板式辐条，这种设计一方面是在同等材料用量的前提下提升了辐条的抗扭截面系数，在轮体传递扭矩的时候可以承受更大的瞬时冲击载荷，避免辐条根部因为应力突变出现断裂；另一方面当该轮体作为导流轮使用时，流线型的辐条表面可以减少气流经过时的紊流产生，降低风阻带来的动力损耗，同时也能减少气流扰动带来的运转噪音。中心安装毂采用带定位止口的凸台结构，安装端面预留了均匀分布的连接孔位，孔位的分度圆直径与常规同规格的传动轴安装法兰尺寸匹配，

　　安装时可以直接通过止口与轴端定位，保证轮体的回转中心与传动轴的同轴度，减少高速运转时的径向跳动量。从安装边界尺寸来看，轮体的总宽度控制在适配常规窄幅安装空间的范围，两侧轮缘的最大外径小于同载荷等级的实心轮尺寸，在保证轮体接触面积满足载荷要求的前提下，压缩了轮体的整体占用空间，适合安装在设备内部空间局促的位置。轮辋的内壁与辐条的连接位置做了大圆角过渡处理，没有尖锐的直角结构，一方面是在铸造或者机加工过程中可以减少应力集中点，提升零件的疲劳强度，另一方面也能避免装配和维护过程中尖锐边角对操作人员造成划伤。中心毂的内孔直径按照通用的配合公差设计，既可以适配光轴的键连接传动，也可以根据实际使用需求加工成花键连接的形式，

　　适配不同的动力输出端结构。在实际选型应用中，该轮体如果用于行走场景，可在外部包覆橡胶或者聚氨酯材质的轮面，适配车间内的环氧地坪或者硬化路面，不会对地面造成压痕，同时能起到一定的减震作用；如果用于风道导流场景，可直接将轮体安装在风道内部的转动轴上，配合外围的风筒结构形成完整的导流叶轮，不需要额外加装导流叶片，减少了装配工序。设计过程中对轮体的壁厚做了等强度优化，轮辋位置的壁厚根据径向载荷的分布做了差异化处理，载荷集中的接触区域壁厚略厚，两侧凸缘位置在保证结构强度的前提下适当减薄，辐条的壁厚从中心毂位置到轮辋位置做了渐变处理，靠近中心毂的位置受力更大，壁厚相应增加，靠近轮辋的位置受力分散，壁厚适当减小，在保证整体结构强度满足使用要求的前提下，尽可能降低了零件的整体重量，减少了转动惯量，降低驱动该轮体所需的动力消耗。轮体的所有回转面都做了同轴度校验基准设计，在后续的机加工或者成品检测过程中，可以直接以中心毂的内孔和端面作为定位基准，一次装夹即可完成所有外圆面的加工，保证各回转面的形位公差符合设计要求，减少后续装配时的调整工作量。
