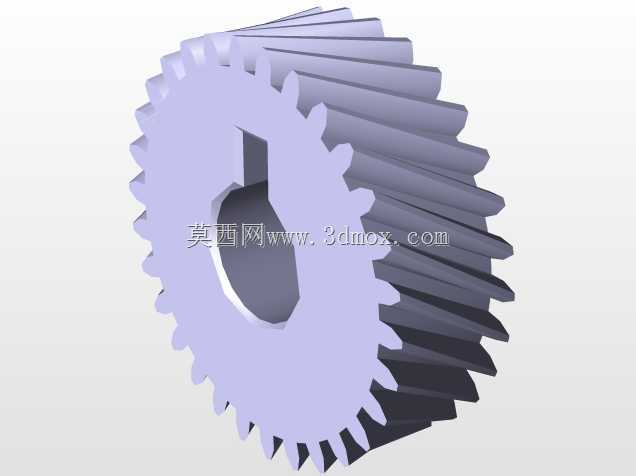

带键槽安装结构的高精度斜齿传动轮

　　在各类需要平稳动力传递的机械传动场景中，斜齿轮的应用覆盖了从工业减速机、机床主轴传动箱到输送设备驱动单元的诸多环节，相比直齿圆柱齿轮，斜齿结构在啮合过程中是逐步进入与退出啮合状态，齿面接触线沿齿宽方向呈斜线分布，能有效降低传动过程中的冲击、振动与运行噪音，尤其适合中高速、重载的连续传动工况。这款斜齿轮的设计首先围绕传动平稳性展开，齿向采用标准螺旋角设置，啮合重合度相较同参数直齿轮提升明显，能让多对轮齿同时参与承载，单齿承受的载荷被均匀分摊，既提升了轮齿的抗弯曲疲劳强度，也能减少长期运行下的齿面点蚀风险。从安装结构来看，齿轮中心设置了带平键槽的通孔，这类安装结构是传动件与轴类部件配合的经典形式，

　　键槽的尺寸与位置严格遵循传动配合的公差要求，装配时通过平键传递扭矩，能避免齿轮与传动轴之间出现相对转动，保证动力传输的同轴度与可靠性，安装时只需将齿轮沿轴向推入对应轴段，通过轴肩或轴用挡圈完成轴向定位即可，无需额外设计复杂的连接结构，适配绝大多数通用传动箱的轴系安装边界。在齿形设计环节，建模过程中先通过渐开线方程生成端面齿廓，再沿螺旋线路径扫掠形成完整齿面，齿顶圆、齿根圆的过渡区域做了标准圆角处理，避免齿根处出现应力集中，在实际运行中，齿根圆角能分散轮齿受载时的弯曲应力，减少长期交变载荷下的断齿风险。齿宽的设置兼顾了承载能力与轴向力平衡需求，斜齿轮传动过程中会产生轴向分力，设计时齿宽参数与配对轴承的轴向承载能力做了匹配，

　　既保证足够的齿面接触面积提升承载上限，也不会让轴向力超出配套支撑部件的载荷阈值。在实际设备应用中，这类斜齿轮常成对使用或搭配人字齿轮结构抵消轴向力，在二级减速器的高速级传动中应用尤为广泛，高速级转速高、对传动平稳性要求严苛，斜齿轮的低噪音、高重合度特性刚好匹配该工况的需求；在机床进给传动系统中，这类带键槽安装的斜齿轮也能保证进给运动的匀速性，避免进给速度波动影响工件加工精度；在输送线的驱动端，斜齿轮传动结构能承受输送过程中不均匀的载荷冲击，保证输送运行的连续性。建模过程中对齿面的精度做了对应设置，齿面的粗糙度参数符合传动件的加工要求，实际生产时可通过滚齿、剃齿工艺达到对应精度等级，无需额外的复杂修形就能满足通用工业场景的传动需求。

　　齿轮的轮毂厚度做了合理设置，既保证键槽侧壁有足够的强度承受扭矩传递时的挤压力，也不会因为轮毂过厚造成材料浪费与整体重量增加，轮毂外圆与齿根圆之间的辐板厚度也经过强度校核，能承受额定扭矩下的剪切应力，避免传动过程中辐板出现变形。在安装边界上，齿轮的外径尺寸、轴向宽度、中心孔直径都适配常规的传动箱安装空间，装配时不会与箱体内壁、相邻传动件发生运动干涉，中心孔的公差采用基孔制配合，能与对应公差等级的传动轴实现合适的过盈或过渡配合，保证装配后的同轴度，减少运行过程中的径向跳动。
