多孔阵列式流体介质交换安装基板

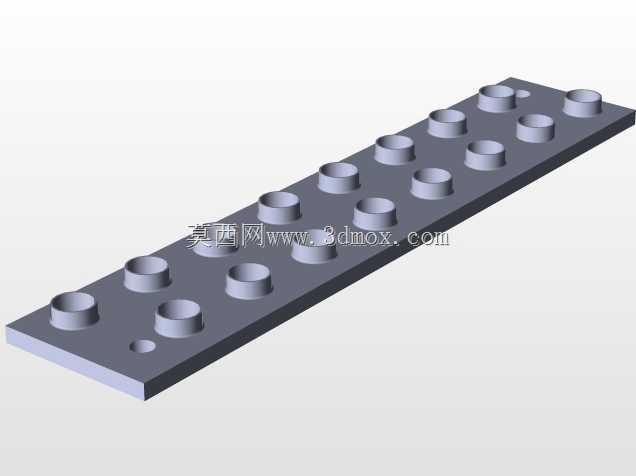

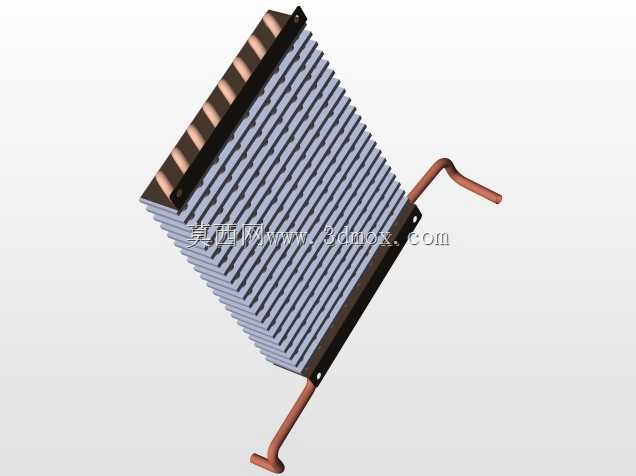

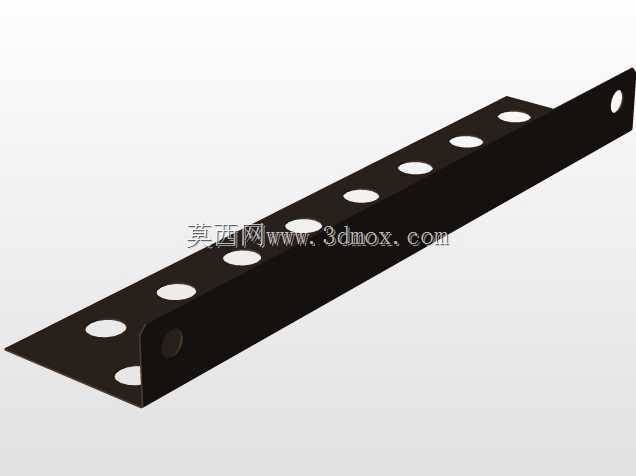

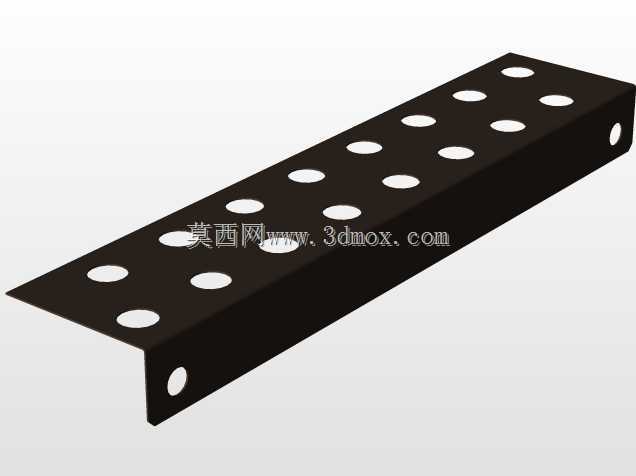

　　这类带阵列凸柱的多孔平板构件，常应用在小型流体换热、气路分配类设备的核心安装段，作为多通路介质交换的承载基体使用，日常在实验室小型换热装置、台式气路控制模组、紧凑型液冷分流单元里都能见到同结构的部件。从实际使用场景来看，该构件需要同时承担介质导流、元件定位、密封承压三个核心作用，板体上的凸起圆柱并非装饰结构，每一个柱体中心都对应贯通的流道孔，用来插接不同规格的介质导管，或者直接对接密封胶圈实现通路对接，板体边角的小孔是安装定位孔，用来把整个基板固定在设备的安装框架上，避免设备运行过程中受流体脉动冲击产生位移。

　　设计这类构件的时候，首先要考虑的是流道的排布间距，不能单纯按等距阵列做均匀排布，要结合对接元件的实际外径预留足够的操作空间，比如相邻两个凸柱的中心距，要比对接接头的最大外径大3mm以上，不然安装的时候扳手或者手指没法伸进接头位置做锁紧操作，很容易出现相邻接头干涉的问题。这次的结构里，凸柱的高度统一做了等高处理，所有凸柱的顶端面都处于同一平面，这样在对接外部管路或者密封端盖的时候，只需要一块平的密封垫片就能实现所有通路的同时密封，不用针对单个接头做单独的密封调整，能大幅降低装配的工作量。板体本身的厚度选择要兼顾刚性和流道长度，太薄的话流道的有效长度不足，介质在板内的停留时间达不到交换要求，同时板体受内压容易产生翘曲变形，太厚的话会增加不必要的重量，也会加长流道的无用段，增大介质流动的阻力损失。

　　从安装边界来看，这类基板的安装面平面度要求控制在0.1mm以内，不然固定之后板体产生翘曲，会导致部分凸柱的密封面压合不紧，出现介质渗漏的问题。板体上的定位孔采用了一端圆孔一端长圆孔的设计思路，长圆孔的方向顺着板体的长度方向，这样可以补偿加工和安装过程中产生的尺寸误差，避免因为孔位距偏差导致安装时螺栓无法穿入。凸柱和板体的衔接位置做了小半径的圆角过渡，没有采用直角衔接，一方面是避免直角位置的应力集中，在板体承受内压或者安装锁紧力的时候，衔接位置不会因为应力过大产生开裂，另一方面圆角过渡也能减少加工过程中的刀具磨损，在数控铣削加工的时候，不用频繁换刀清根，能提升加工效率。

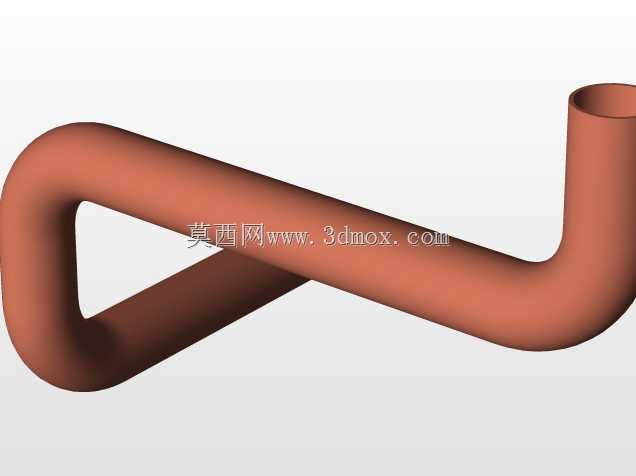

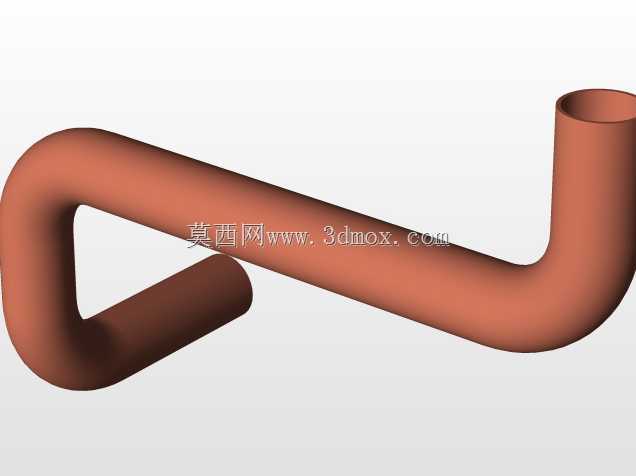

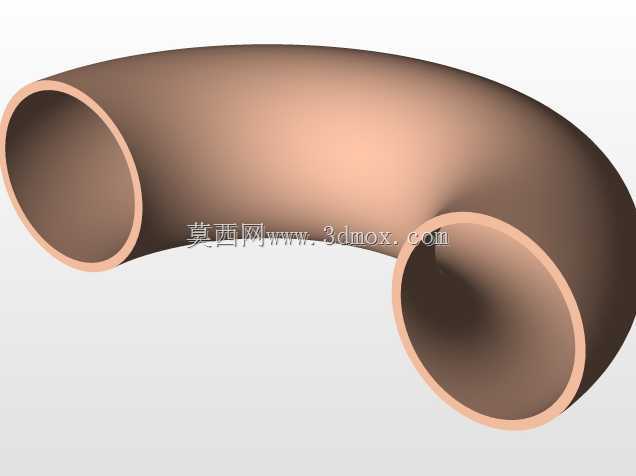

　　实际选型使用的时候，要注意板体上的流道孔径要和对接的介质流量匹配，单孔的通径要根据对应通路的额定流量计算，避免通径过小导致流阻过大，或者通径过大导致介质流速达不到设计要求。另外凸柱的外径要和选用的密封胶圈尺寸匹配，胶圈的压缩量控制在15%-25%之间，压缩量太小密封效果不足，压缩量太大会导致胶圈永久变形失效，缩短维护周期。这类基板的材质通常根据接触的介质类型选择，接触普通水或者常温气体的场景可以选用铝合金材质做阳极氧化处理，重量轻加工成本低；接触腐蚀性介质的场景则需要选用304或者316不锈钢材质，提升耐蚀性能。在做三维建模的时候，要注意所有凸柱的同轴度公差，凸柱的外圆和中心的流道孔要保持同轴，不然对接接头的时候会出现偏斜，导致密封失效，同时阵列排布的时候要注意区分不同通径的孔位，不要把不同规格的流道做成统一尺寸，避免后续加工的时候出现孔位错误。
