三缸发动机排气歧管结构设计方案

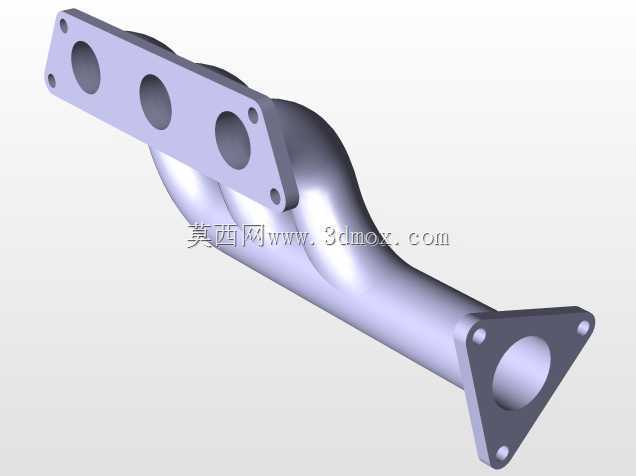

　　这款排气歧管的设计核心围绕三缸内燃机的排气脉冲利用与安装空间适配展开，首先从安装边界来看，进气侧法兰采用长条形布局，三个等距分布的圆形气道接口分别对应发动机三个气缸的排气口，法兰边缘预留的四个螺栓过孔位置严格匹配缸盖排气侧的螺纹孔位，孔位公差控制在±0.1mm范围内，保证安装时密封面完全贴合，避免高温高压废气泄漏。出气侧采用三角形法兰结构，单出口对接下游三元催化器进气端，三个螺栓孔呈三角分布，相比圆形法兰能在有限空间内提供更均匀的压紧力，降低密封垫片长期受高温振动出现压溃失效的概率。

　　从功能特性层面，歧管的流道设计充分考虑了三缸机的点火顺序，三个独立流道在汇入总管前的长度经过精准匹配，避免相邻气缸排气时出现气流干涉，减少排气背压对气缸扫气效率的影响。流道内壁采用平滑过渡的曲面设计，没有突兀的折角或截面突变，能降低废气流动过程中的阻力损失，让各缸排出的高温废气能顺畅汇入总管，同时减少气流湍流产生的振动噪音。管壁厚度根据不同区域的工作温度梯度做了差异化设计，靠近缸盖的法兰端工作温度最高，壁厚适当增加以提升抗热变形能力，流道中段壁厚均匀控制，兼顾散热效率与结构强度，出气端法兰考虑到对接催化器的振动传递，局部做了加强筋结构提升连接刚度。

　　在实际应用场景中，这类排气歧管多用于小排量三缸乘用车的动力总成，也可适配同排量的非道路通用内燃机，工作过程中需要承受800-900℃的持续高温，以及发动机运行带来的宽频振动，因此设计时在流道弯折处做了圆弧过渡处理，既减少应力集中，也能避免长期热循环下出现开裂问题。安装时需要在两侧法兰面加装耐高温金属石墨复合垫片，按照规定扭矩对角拧紧螺栓，防止因压紧力不均导致的密封失效。整个歧管的外形轮廓充分考虑了发动机舱的布局限制，总管走向避开了周边的线束、冷却管路等部件，预留了足够的装配与检修空间，不会出现装车后与周边零部件发生运动干涉的问题。

　　从设计思路上，这款结构没有采用复杂的分体焊接方案，整体为一体化铸造成型，减少了焊接接缝带来的漏气风险与加工工序，铸造后的流道内壁经过抛丸处理，表面粗糙度控制在合理范围内，进一步降低气流阻力。法兰面经过铣削精加工，平面度公差满足高温密封要求，不需要额外的表面处理即可直接装配使用。三个进气口的中心距严格匹配对应排量三缸机的缸盖排气口间距，不需要额外修改即可直接适配同系列不同调校版本的发动机，具备一定的通用性，同时流道的截面变化经过流体仿真验证，在常用转速区间内可以有效利用排气脉冲效应，提升发动机的充气效率，对动力输出的平顺性也有一定帮助。
