三缸发动机排气歧管结构设计

　　做动力系统结构设计的工程师大多清楚，排气歧管是内燃机排气侧最容易被忽略但直接影响整机性能的部件，这款适配三缸机型的排气歧管，在设计阶段就需要平衡排气效率、安装空间、热变形余量三个核心矛盾点。先从实际应用场景说起，这类歧管多用于小排量三缸乘用车、非道路小型动力机组、微型发电机组的动力单元上，直接对接缸盖排气侧出口，负责将三个气缸排出的高温废气有序汇集到单路出口，输送至下游三元催化器、消声器总成，最终完成废气排放流程。不同于四缸机型常见的等长歧管设计，三缸机型的点火间隔角决定了歧管不需要刻意追求完全等长的管路路径，反而要优先避免相邻气缸的排气脉冲互相干扰——这也是这款歧管管路走向设计的核心思路，三个进气接口对应缸盖的三个排气道，

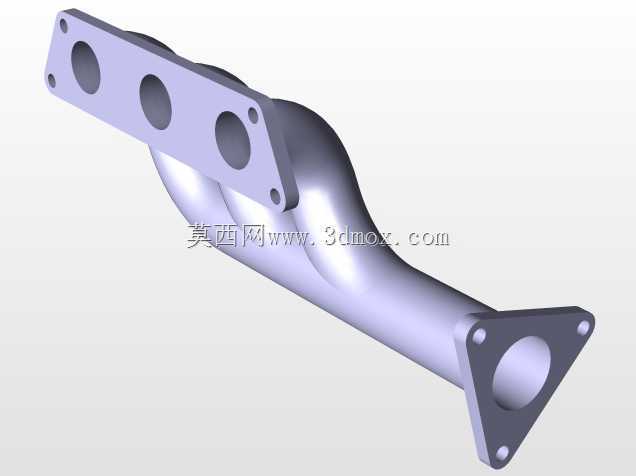

　　每段支管的弯曲弧度都经过流道仿真验证，避免出现直角弯折造成的排气背压骤升，内壁的顺滑过渡能减少废气流动阻力，直接降低泵气损失，对小排量机型的低扭输出提升有明显作用。再看安装边界的设计细节，进气侧采用整体式法兰结构，法兰面上预留了六个螺栓安装孔，对应缸盖上的安装点位，孔位的位置度公差需要控制在0.1mm以内，才能保证装配时密封面完全贴合，避免高温废气泄漏；法兰面的平面度要求控制在0.05mm范围内，装配时配合金属复合垫片，能承受800摄氏度以上的持续排气高温，不会出现长期使用后的密封失效问题。出气侧采用三角形法兰结构，三个安装孔呈三角分布，这种设计相比圆形法兰能在有限的径向空间内获得更稳定的压紧力，适配下游催化器的入口接口，

　　安装时不需要额外调整管路角度，三个点位的螺栓锁紧力矩均匀，能避免单侧压紧力不足造成的漏气问题。从结构强度角度考虑，歧管的支管壁厚设计为4mm，既满足高温铸铁材质的铸造工艺要求，也能控制整体重量，不会给缸盖侧造成额外的安装负载；管路的弯曲段特意做了弧度加强，避免发动机运行过程中的振动造成管路开裂，同时预留了足够的热变形余量，当发动机达到正常工作温度，歧管整体受热膨胀时，弯曲段的形变能被自身结构吸收，不会对两端的法兰连接面造成额外的拉扯应力。实际选型匹配时，需要先确认缸盖排气侧的接口孔距、排气道直径参数，这款歧管的三个进气口直径完全匹配主流1.0L-1.2L三缸汽油机的排气道尺寸，安装时不需要对缸盖做任何改装，

　　直接替换原厂歧管即可完成装配；出气侧的法兰接口尺寸适配通用规格的三元催化器入口，后续改装或维修更换配件时不需要单独定制转接法兰，能降低售后维护的成本。在流道设计上，三个支管的汇入角度经过多轮仿真调整，避免不同气缸排出的废气在汇入主管道时形成对冲，能让排气脉冲更顺畅地推动涡轮叶片（如果是增压机型），同时减少排气噪声的传递，不需要在歧管侧额外增加隔音包覆层，就能满足整车的NVH设计要求。很多刚接触动力结构设计的工程师容易忽略歧管的安装间隙问题，这款歧管的整体外轮廓尺寸经过反复校核，安装后与周边的发动机悬置、线束、冷却管路的最小间隙保持在15mm以上，即使在热态膨胀后也不会和周边部件发生干涉，不需要额外设计隔热罩的固定支架，歧管自身的结构就能留出足够的隔热空间。另外，法兰上的安装孔都做了沉台设计，螺栓装配后头部不会突出法兰表面，能避免装配过程中螺栓和周边部件发生剐蹭，也能让螺栓的压紧力更均匀地分布在法兰密封面上，长期使用后不会出现螺栓松动的问题。从制造工艺角度，这款结构适配高硅钼铸铁的铸造工艺，拔模角度控制在1.5度，不需要额外做复杂的砂芯结构，铸造成品率高，后续机加工只需要处理两个法兰面和安装孔，加工工序少，能有效控制量产成本，适合大批量配套生产。
