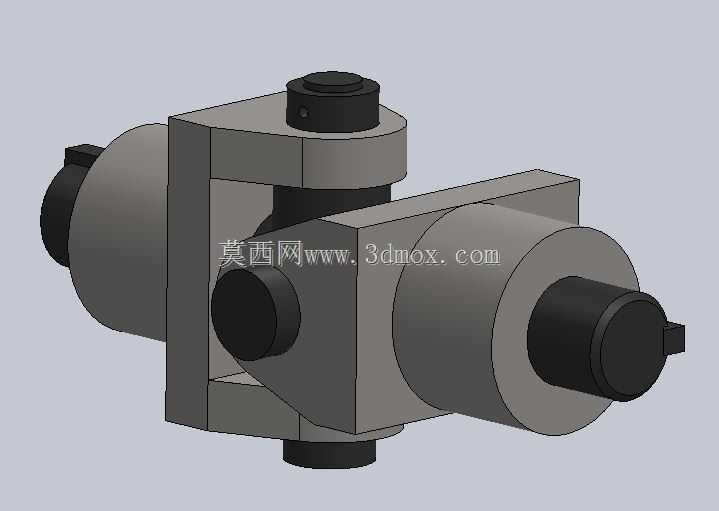

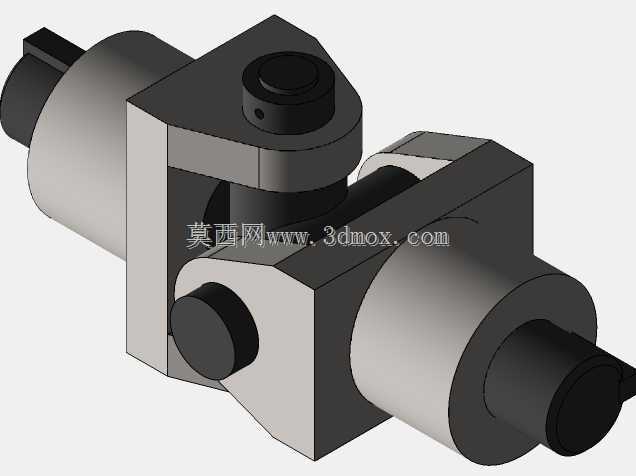

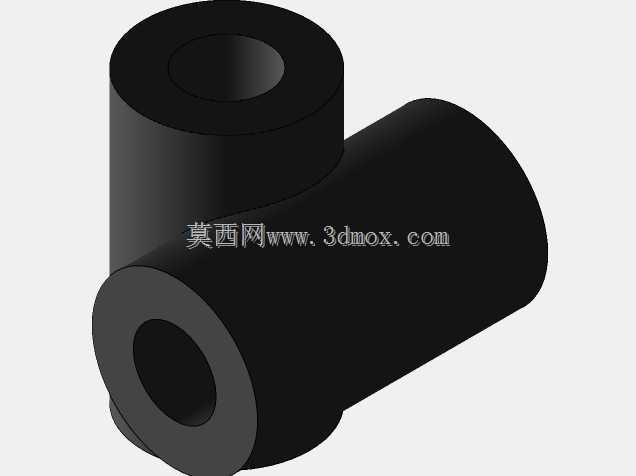

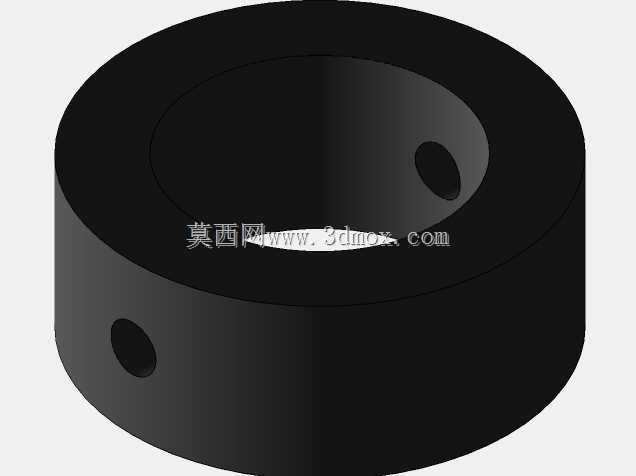

在各类工业传动系统的布局中,轴系不对中是极为常见的安装与运行工况,不管是冶金产线的辊道传动、工程机械的动力传输,还是轻工设备的进给机构,主动轴与从动轴之间往往存在角向、径向的偏移,甚至运行过程中会因机架形变、载荷冲击产生动态位移,这时候刚性联轴器完全无法适配这类工况,万向联轴器就成了解决两轴间偏移传动的核心部件。这款十字轴式万向联轴器的结构,核心是通过十字轴的铰接结构,实现两轴在存在夹角的状态下连续传递旋转运动与扭矩,不会因为轴系的偏角产生卡滞或者附加的径向载荷,能有效保护轴端的轴承、密封件等易损部件,延长整套传动系统的维护周期。从结构设计逻辑来看,整个部件分为三个核心组成部分:两端的轴叉、中间的十字铰接体、以及轴端的锁紧定位结构。两端的轴叉分别与主动轴、从动轴配合,轴孔采用圆柱通孔设计,配合侧面的紧定螺钉实现轴与轴叉的周向与轴向固定,这种连接方式装拆便捷,适合中小扭矩的传动场景,不需要额外加工键槽就能实现可靠的扭矩传递,对于一些轻载、需要频繁调整轴系位置的试验设备、小型输送线来说适配性很强。中间的十字轴四个轴颈分别嵌入两个轴叉的铰接孔内,每个铰接位置都预留了转动间隙,保证轴叉可以绕十字轴的两个垂直轴线自由摆动,最大可适配的轴间夹角能达到15°到25°,完全覆盖常规工业场景下的轴系不对中量。在外形尺寸与安装边界的设计上,这款联轴器的整体轮廓为对称式结构,两个轴端的同轴度在零偏角状态下控制在较高精度范围,安装时不需要复杂的对中工装,
只需要将两端轴孔分别套入对应轴段,拧紧紧定螺钉即可完成装配,径向最大轮廓尺寸控制在较小范围,不会和周边的机架、护罩产生干涉,适合安装空间紧凑的设备布局。实际应用中,这类万向联轴器不适合高速大扭矩的重载场景,更多适配中小功率的传动链路,比如小型包装设备的进给辊传动、自动化生产线的分流机构传动、木工机械的刀轴传动等场景,运行过程中可以补偿安装时的对中误差,抵消设备运行时因为振动产生的轴系微位移,避免因为刚性连接产生的轴系疲劳断裂问题。设计过程中,十字轴的轴颈与轴叉孔的配合间隙是核心参数,间隙过小会导致转动卡滞,偏角状态下转动阻力过大,增加传动损耗;间隙过大则会产生传动回程误差,影响传动精度,尤其是在需要正反转切换的传动场景里,

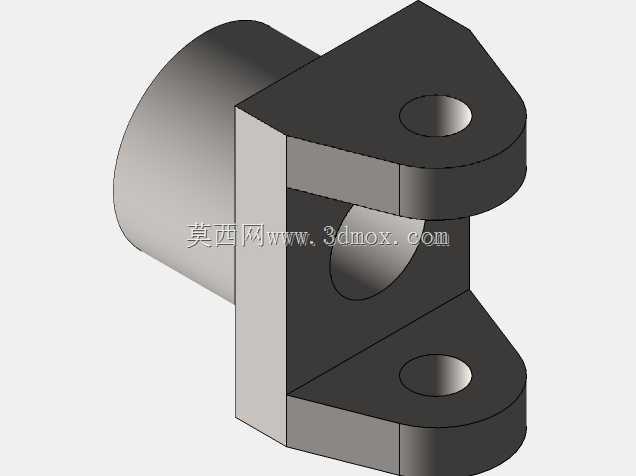

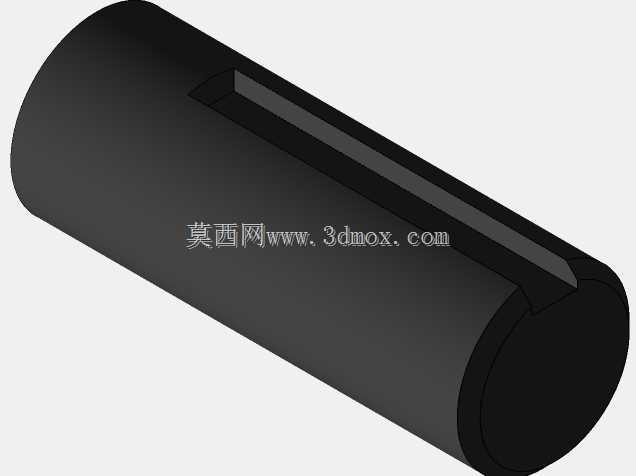

过大的间隙会产生明显的冲击异响,加速铰接面的磨损。轴叉的结构采用一体式铣削成型的设计思路,相比焊接式的轴叉,整体结构强度更均匀,不会出现焊接应力导致的变形问题,铰接孔的位置度精度更容易保证,两个轴叉的叉口对称度偏差控制在极小范围内,保证转动过程中扭矩传递的平顺性,不会出现周期性的转速波动。轴端的锁紧结构采用内六角紧定螺钉,螺钉端部做了凹端处理,锁紧时可以卡在轴表面的预加工凹点内,避免运行过程中螺钉松动导致轴与轴叉打滑,相比普通的平端紧定螺钉,锁紧可靠性提升明显,即使在有振动的工况下也能保持稳定的连接状态。在实际选型适配时,需要注意这类联轴器的额定扭矩匹配,不能超扭矩使用,同时要根据实际的轴间偏角调整安装位置,
尽量让两轴的偏角控制在10°以内,能大幅降低铰接面的磨损速度,延长使用寿命;如果偏角过大,十字轴轴颈的接触应力会急剧上升,润滑脂也容易从铰接缝隙甩出,加速铰接面的磨损失效。日常维护时只需要定期向十字轴的铰接位置补充润滑脂,就能保证转动的平顺性,不需要复杂的维护操作。这款结构的设计没有采用复杂的花键连接或者伸缩结构,整体结构简洁,加工难度低,普通的铣削、钻削设备就能完成所有零件的加工,制造成本可控,同时零件的互换性强,十字轴、紧定螺钉等易损件都可以快速更换,降低后期的维护成本。对于很多做小型非标设备设计的工程师来说,这种结构的万向联轴器不需要复杂的定制加工,直接按照结构参数建模后就能快速出图加工,适配各种非标准的轴径、安装空间需求,不用受限于标准件的尺寸规格限制,能大幅缩短非标设备的设计与制造周期。在三维建模过程中,所有铰接位置都做了装配间隙的模拟,能直接在软件里模拟不同偏角下的运动状态,检查转动过程中是否存在结构干涉,验证不同偏角下的运动平顺性,提前发现结构设计的问题,避免加工装配后才发现卡滞、干涉等问题,减少试制过程中的修改成本。
