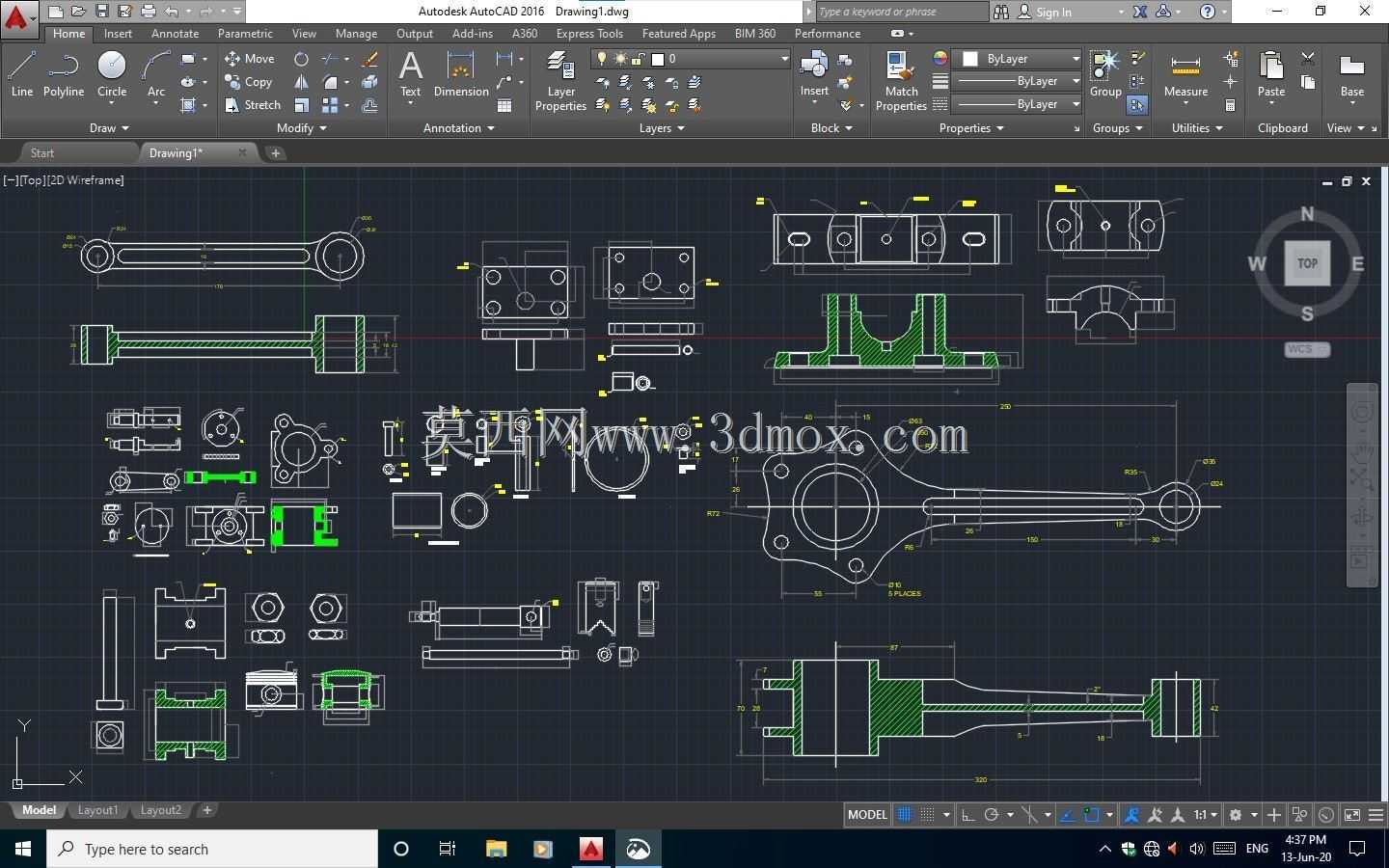

发动机连杆类机械零件二维工程图集

　　这套工程图纸覆盖的核心零件是往复式动力设备中的连杆组件，这类零件广泛应用在车用内燃机、小型通用汽油机、工业压缩机等需要将活塞往复运动转换为曲轴旋转运动的场景中，是动力传递路径上的核心受力部件。从图纸的视图排布来看，设计阶段首先明确了零件的受力边界：连杆大头端需要包覆曲轴曲柄销，工作中承受交变的爆发压力与惯性力，因此大头端采用了分体式轴瓦安装结构，图纸中清晰标注了剖分面的定位结构、螺栓连接孔的位置度要求，确保装配后轴瓦的同轴度偏差控制在允许范围内，避免运转过程中出现偏磨、烧瓦的故障。连杆小头端直接连接活塞销，图纸中给出了衬套安装的配合尺寸、小头端的油道开孔位置，保证活塞销在往复摆动过程中能得到持续的润滑油供给，减少干摩擦风险。

　　杆身部分采用了变截面的工字形结构，这种结构设计是在保证整体抗弯、抗扭刚度的前提下，尽可能降低零件自身的往复运动质量，减少曲轴运转过程中的惯性载荷，降低整机的振动水平，图纸中对杆身与大小头的过渡圆角做了明确的尺寸标注，避免应力集中导致的疲劳断裂问题。除了核心的连杆零件外，图纸中还包含了配套的支座类、连接块类辅助零件的视图，这类零件主要用于连杆组件的加工装夹、性能检测环节，比如连杆大头端盖的加工定位座，图纸中标注了定位销的位置、夹紧面的平面度要求，确保加工过程中零件的定位基准与设计基准重合，减少装夹带来的形位公差偏差。从安装边界来看，整套连杆组件的轴向尺寸、径向回转半径都在图纸中通过多视图做了完整表达，设计人员在进行整机装配校核时，

　　可以直接提取这些尺寸，确认连杆在曲轴箱内的运动轨迹不会与缸体、曲轴平衡块发生运动干涉。图纸中的视图包含了全剖视、局部剖视、向视图等多种表达形式，对于零件上的油槽、倒角、退刀槽等细小工艺结构都做了清晰的绘制，能够直接指导生产环节的加工工艺编制：比如杆身的锻造毛坯余量、大小头孔的精加工工序要求、剖分面的磨削加工精度，都能通过图纸上的尺寸链推算出对应的工艺参数。在实际的设备运维场景中，这套图纸也可以作为备件测绘、故障排查的参考依据，当设备出现连杆异响、轴瓦磨损故障时，可以对照图纸上的尺寸公差要求，检测磨损零件的形位偏差，判断是零件加工质量问题还是装配不当导致的故障。整套图纸的视图排布遵循了机械制图的国家标准，投影关系准确，尺寸标注完整，

　　没有出现遗漏的安装尺寸、配合尺寸，能够直接作为三维建模的参考底图，设计人员可以通过各视图的投影对应关系，快速搭建零件的三维实体模型，进一步开展有限元受力分析、运动仿真校核等工作，验证零件在额定工况下的应力分布、变形量是否满足设计要求，优化零件的结构参数。
