带周向定位凸块的套筒开口销连接接头

　　这类带周向定位凸块的套筒开口销接头，在中小载荷的轴系传动场景里应用十分普遍，常见于轻工输送线的辊筒传动端、小型农机的操纵杆联动节点、普通机床的辅助操作机构连接位，核心作用是实现两段同轴轴段的快速对接，同时通过开口销结构完成轴向防脱限位，不需要额外加工复杂的锁紧螺纹或者轴端挡圈槽，装配效率比传统的键连接加轴端挡圈方案高近四成，很适合需要频繁拆装维护的非重载传动工位。

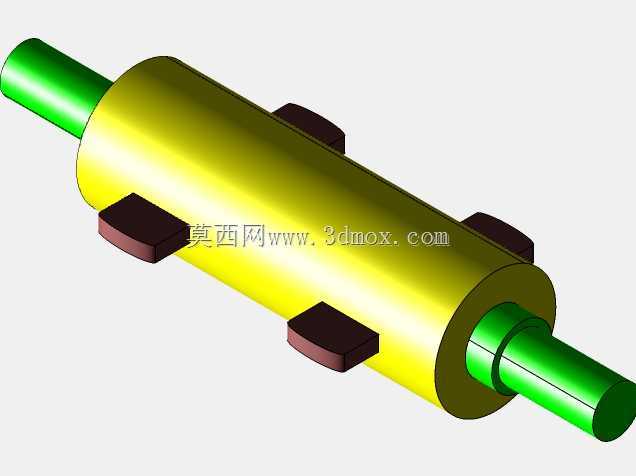

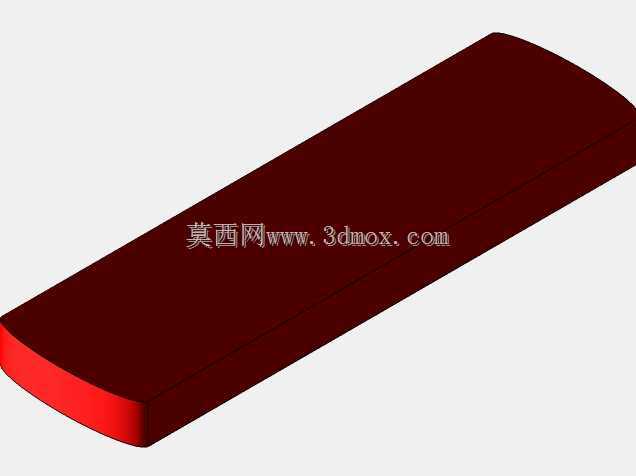

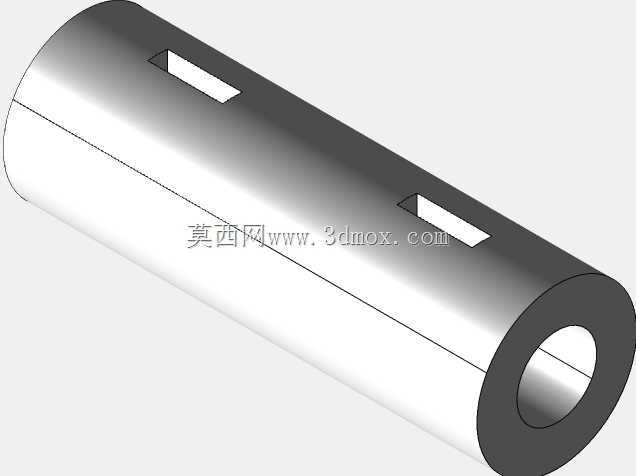

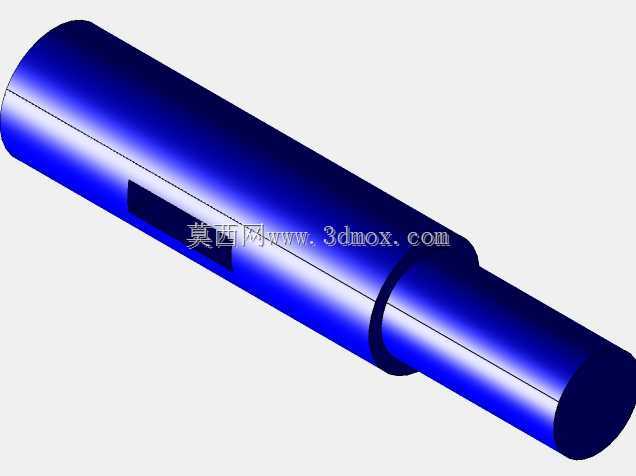

　　从结构功能来看，主体套筒段是核心的扭矩传递载体，两端伸出的阶梯轴段分别适配对接轴的内孔尺寸，轴段上预留的径向通孔是穿装开口销的位置，安装时将两段待连接的轴端分别插入套筒两端的内孔，对齐轴端与套筒上的销孔后穿入开口销，掰开开口销的尾部支脚就能完成轴向锁止，完全不需要额外的紧固件，日常维护时只需要撬开开口销支脚拔出销体，就能快速分离两段轴，拆装过程不需要专用工具，一线运维人员徒手就能完成操作。套筒外圆均匀分布的四个凸块是周向定位结构，主要用于适配安装座上的对应卡槽，避免套筒在传递扭矩时自身发生周向转动，部分带轴向滑动需求的工位里，这些凸块还能作为滑动导向块，沿着安装座的卡槽做轴向小范围位移，补偿轴系安装时的轴向累计误差，降低轴系对中精度的要求，减少安装调试的工时消耗。

　　做这类接头的结构设计时，首先要根据传递的额定扭矩核算套筒的壁厚，常规45号钢调质处理的工况下，套筒的抗扭截面系数要预留1.5倍以上的安全余量，避免启动瞬间的冲击载荷造成套筒扭转变形。两端轴段的配合公差一般选H7/h6的间隙配合，既保证对接轴能顺利插入，又不会因为配合间隙过大造成传动时的径向晃动，销孔的位置要避开套筒的应力集中区域，距离套筒端面的距离不小于销孔直径的1.5倍，防止穿装开口销时造成套筒端部开裂。外圆的定位凸块高度一般控制在3到5毫米，凸块的两侧面要做表面淬火处理，硬度达到HRC40到45之间，减少长期滑动摩擦带来的磨损，凸块与套筒主体的衔接位置要做R2以上的圆角过渡，避免热处理或者受载时出现应力集中导致的断裂问题。开口销的选型要匹配销孔直径，常规工况下开口销的公称直径比销孔直径小0.2毫米左右，既方便穿装，又不会因为间隙过大造成传动时的冲击异响。

　　从安装边界来看，这类接头的径向安装尺寸要比套筒本体外径大10毫米左右，也就是凸块顶端到套筒轴线的距离乘以2，设计安装座的卡槽时，卡槽的宽度要比凸块厚度大0.3到0.5毫米，预留热胀冷缩的变形余量，卡槽的轴向长度要比凸块的轴向宽度长5毫米以上，满足轴系轴向窜动的补偿需求。两端伸出的轴段长度要根据对接轴的插入深度确定，一般插入深度不小于轴径的1.2倍，保证足够的扭矩传递接触面积，销孔中心到轴端的距离要和对接轴上的销孔位置严格对齐，位置度公差控制在0.1毫米以内，避免开口销安装时出现别劲的情况。如果是用于有腐蚀的工况，比如食品加工车间的输送线，整个接头可以采用304不锈钢材质，表面做抛光处理，避免锈蚀造成的拆装困难，同时满足食品行业的卫生清洁要求。

　　实际应用中要注意，这类接头不适合传递大扭矩或者频繁正反转的重载工况，比如破碎机的主轴连接、重型输送机的主传动端，这类场景下开口销容易受到反复冲击载荷发生剪切断裂，造成传动失效。它更适合载荷平稳、扭矩不超过200牛米、需要快速拆装的辅助传动工位，比如包装设备的进料辊连接、纺织机械的导辊传动端、小型风机的轴系对接，在这些场景下，它的结构简单、成本低廉、维护方便的优势能得到充分发挥，相比其他复杂的连接结构，综合使用成本能降低六成以上。建模的时候要注意凸块与套筒本体的融合特征，不能出现直角相接的结构，所有的棱边都要做倒角或者圆角处理，既符合实际加工的工艺要求，也能避免应力集中的问题，销孔的位置要做同轴度约束，保证两端的销孔在同一条径向直线上，方便开口销顺利穿装。
