带安装底座剖分式衬套轴承结构设计

　　在中小载荷传动轴系的支撑场景中，这类带一体式安装底座的剖分式衬套轴承是应用频次极高的支撑部件，常见于轻工输送线、小型农机传动组、通用机床辅助进给轴这类对径向支撑刚度有要求、但转速不超过1500rpm的传动位置，相比滚动轴承，它的抗冲击载荷能力更强，在存在粉尘、轻度腐蚀的车间工况下，只要做好定期脂润滑，维护周期比同规格深沟球轴承长40%左右，尤其适合轴系存在小幅安装对中偏差的现场装配场景，衬套自身的微量变形可以抵消0.2mm以内的同轴度误差，避免轴颈出现偏磨抱死的问题。

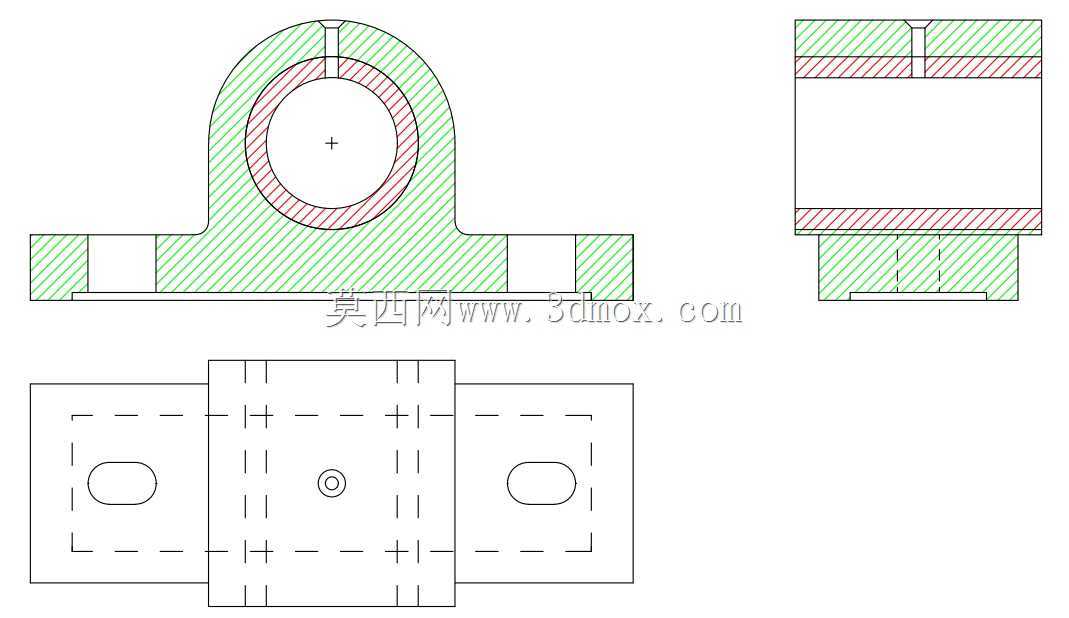

　　从结构功能来看，这个部件的核心功能是为旋转轴提供径向支撑，同时通过底座的安装结构将轴系工作产生的径向载荷传递到设备机架上，上部的拱形承力结构是主要的载荷承载区，剖面结构里能看到衬套与轴承座本体是分体设计，衬套采用耐磨铜合金或者含油粉末冶金材质，磨损后可以单独更换，不需要整体拆卸轴承座，大幅降低后期维护的配件成本。轴承座本体采用铸铁一体铸造成型，拱形的外轮廓设计是经过受力优化的，在同等壁厚下，拱形结构的径向抗变形能力比直筒式结构高30%左右，顶部预留的注油孔可以直通衬套内壁的油槽，工作时润滑脂可以顺着油槽均匀分布在轴颈与衬套的接触面上，避免干摩擦。

　　设计这类轴承结构的时候，首先要明确适配的轴颈直径，衬套的内径公差要选H7级的间隙配合，保证轴在衬套内可以灵活转动，同时间隙不能过大，否则会出现轴系跳动超标的问题，一般直径50mm以下的轴颈，配合间隙控制在0.02-0.05mm区间比较合适。衬套与轴承座内孔的配合要选过盈配合，过盈量控制在0.01-0.03mm，防止衬套在轴承座内随轴转动，出现外圈跑圈的磨损问题。底座部分的两个安装耳是整个部件的安装定位基准，耳座上开设的长圆形安装孔是特意设计的调整结构，现场安装时可以在小范围内调整轴承的轴向位置，补偿轴系加工或者装配时的尺寸累积误差，安装孔的中心距要严格匹配设备机架上的安装螺孔位置，一般公差控制在±0.1mm以内，避免安装时出现螺栓无法穿入的问题。

　　从安装边界尺寸来看，这类轴承的总高度由轴中心高决定，轴中心高是选型时的核心参数，要保证安装后轴的中心高度与配套传动部件的中心高一致，避免出现传动带偏斜、齿轮啮合错位的问题。底座的总宽度要考虑安装时扳手的操作空间，两个安装耳的外侧距离不能超过机架安装面的可用宽度，同时耳座的厚度要满足螺栓预紧时的强度要求，M8规格的安装螺栓对应的耳座厚度不能小于8mm，否则预紧时容易出现耳座断裂的问题。衬套的长度一般是轴颈直径的1.2-1.5倍，这个比例可以保证足够的支撑接触面积，降低接触面的比压，延长衬套的使用寿命，过长的衬套会增加摩擦阻力，过短则会导致支撑刚度不足，轴系容易出现振动。

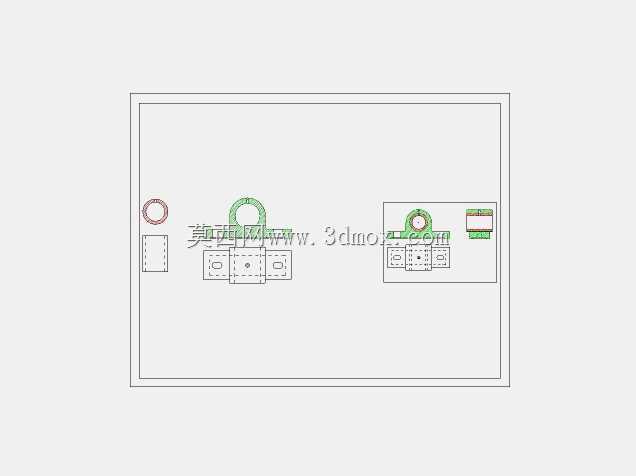

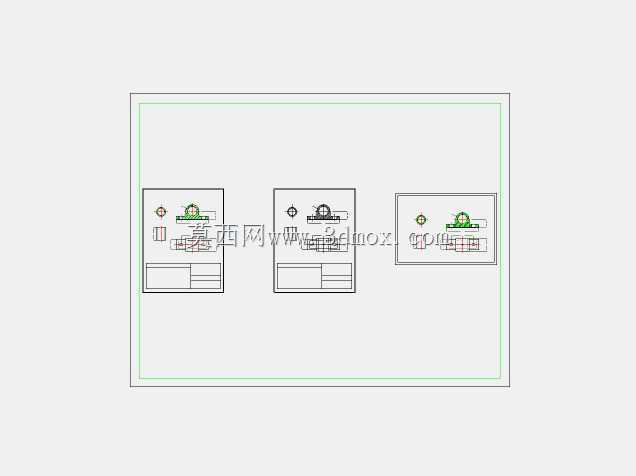

　　实际建模的时候要注意，剖面结构里的剖面线要区分不同材质，铸铁的轴承座本体用45度等距斜线，铜质衬套用密度更高的反方向斜线，这样工程图输出的时候可以清晰区分不同零件。底座下方的定位凸台要和机架上的定位槽配合，凸台的高度一般取2-3mm，安装时可以快速定位，不需要反复调整轴承的前后位置。衬套内壁的油槽要开成螺旋形或者轴向直槽，油槽不能开通到衬套的两端端面，避免润滑脂从两端泄漏过快，注油孔的位置要开在轴承的承载区对面，也就是非受力侧，这样润滑脂可以在轴转动的带动下顺利进入承载接触面，不会被径向载荷堵住油孔。另外在两个安装耳的根部要设计铸造圆角，避免应力集中，圆角半径一般取3-5mm，防止铸件冷却或者受力时出现根部开裂的问题。

　　在不同的应用场景下，这个结构还可以做针对性的调整，比如在食品加工设备上使用时，可以将轴承座材质换成304不锈钢，衬套换成食品级的聚四氟乙烯材质，不需要额外加润滑油，避免污染生产物料；在重载冲击的工况下，可以加大衬套的壁厚，同时在轴承座外部增加加强筋，提升整体的抗冲击能力；如果是需要频繁拆卸维护的场景，可以将整体式的轴承座改成剖分式结构，上下两部分用螺栓连接，更换衬套或者检修轴的时候不需要拆卸轴端的传动部件，大幅缩短检修停机时间。
