管道密封用填料函结构三维设计

　　填料函作为动密封场景里的核心基础部件，广泛应用在泵类设备、阀组、反应釜搅拌轴、往复式压缩机活塞杆等存在轴类件与腔体相对运动的工业场景中，核心作用是在轴件做旋转或往复运动的过程中，阻断腔体内部介质沿轴与腔体的装配间隙向外泄漏，同时阻挡外界粉尘、杂质进入设备腔体内部，保障设备运行的密封性与稳定性。

　　从实际工况适配角度看，这类填料函的设计首先要匹配对应安装位置的轴径参数，底部方形安装法兰的螺栓孔位需要和设备腔体的预设安装位完全对齐，法兰面预留的密封槽可适配橡胶垫片或金属缠绕垫片，实现安装面的静密封，避免介质从法兰结合面渗漏。上部的填料腔内径根据选用的填料规格做匹配设计，常规工况下可容纳3-5圈盘根填料，通过两侧对称布置的压盖螺栓逐步压紧填料压盖，让盘根填料产生径向形变，紧密贴合在轴表面与填料腔内壁之间，形成可靠的动密封层。

　　设计过程中需要重点考量几个核心边界：首先是填料压盖的压紧行程，要预留足够的调节余量，满足填料在长期运行磨损后，可通过进一步拧紧螺栓补偿磨损量，延长密封组件的维护周期，避免短时间内就需要更换填料；其次是压盖与轴的配合间隙，需要控制在合理范围内，既不能间隙过大导致填料被挤出，也不能间隙过小出现压盖与轴表面摩擦剐蹭，造成功率损耗甚至轴面磨损。两侧的螺栓安装位要做对称布局，保证压紧过程中压盖受力均匀，避免压盖偏斜导致填料受力不均，出现局部泄漏或者偏磨的问题。

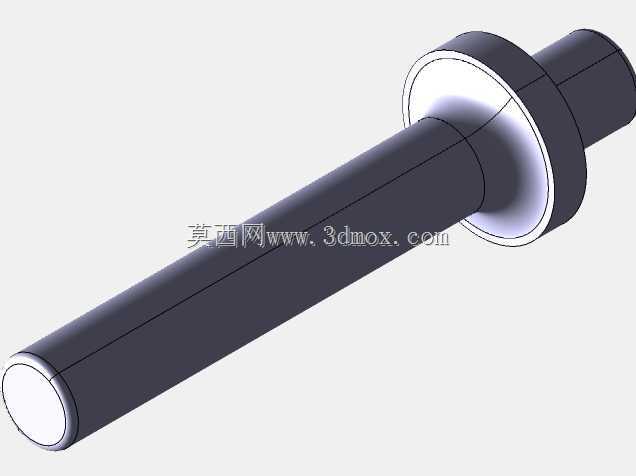

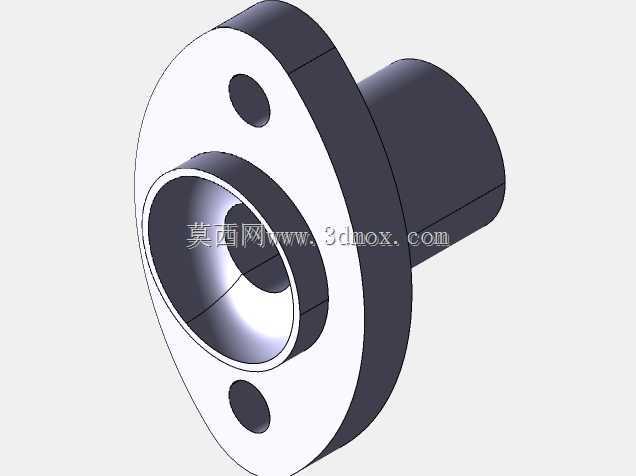

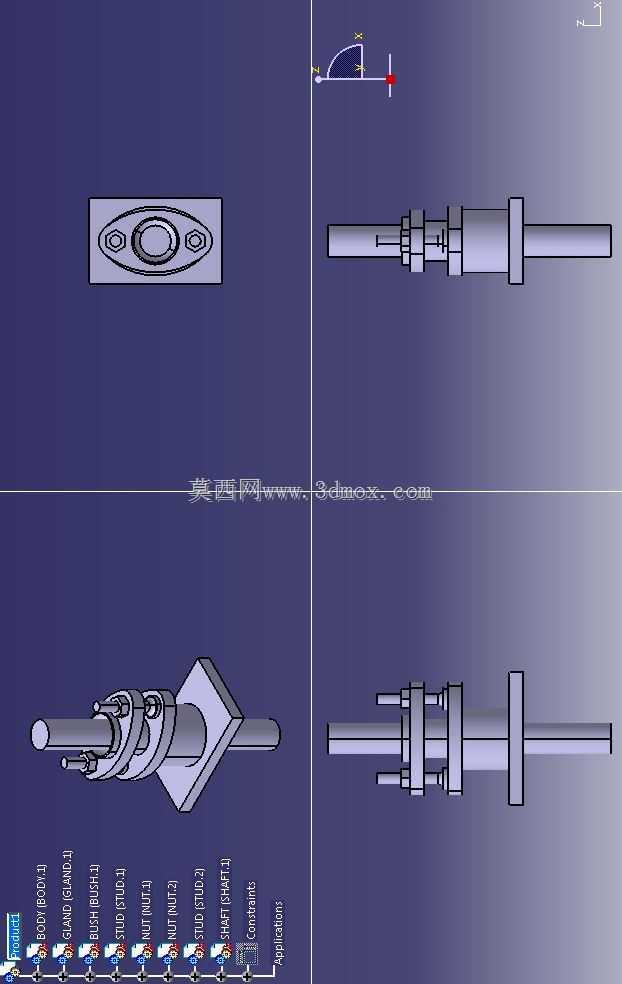

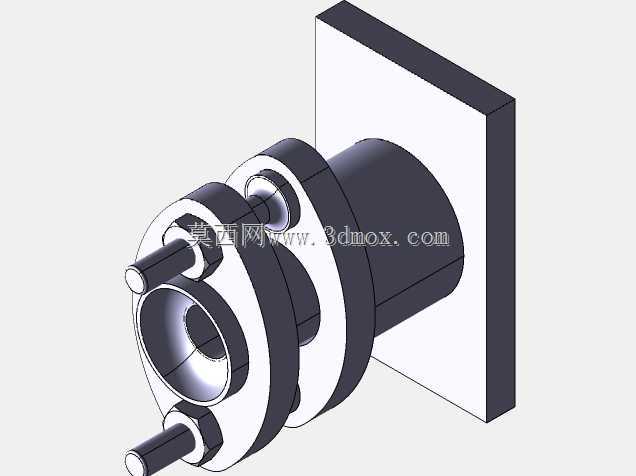

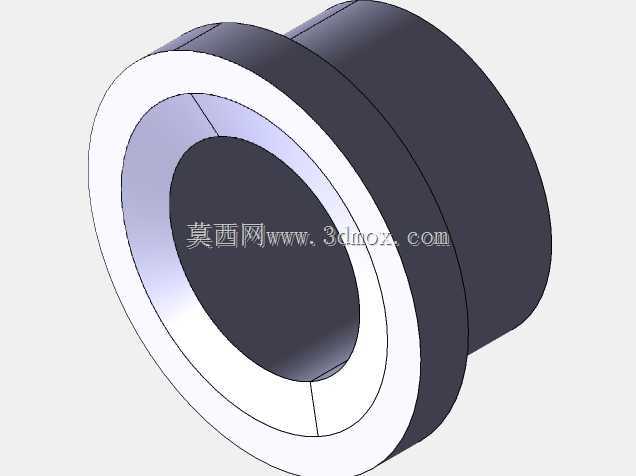

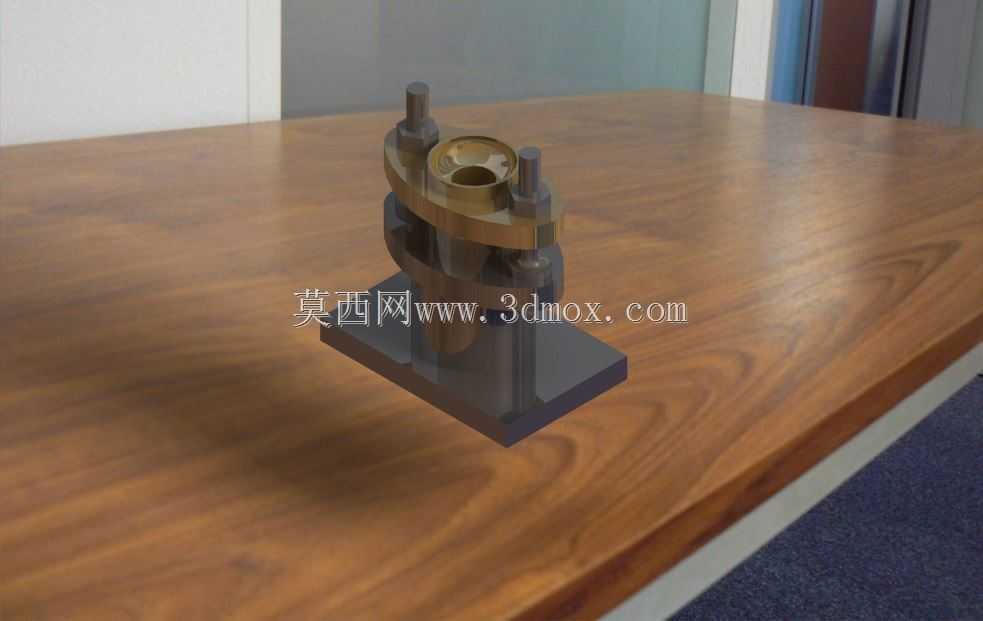

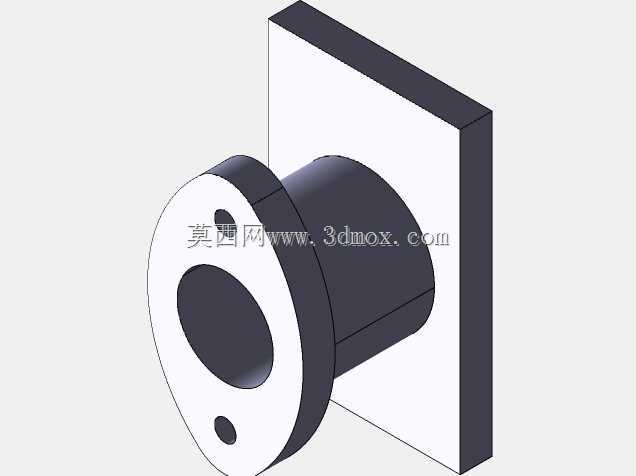

　　从结构功能分区来看，底部的方形基座承担整个部件的安装定位作用，基座与上部填料腔采用一体化结构设计，减少连接面的泄漏点，中部的填料腔是填充密封填料的核心空间，内壁做光滑处理降低填料安装时的摩擦阻力，上部的压盖为分体式结构，通过螺栓与基座连接，压盖内孔与轴保持同轴度设计，避免运行过程中出现偏磨。针对有冷却或冲洗需求的工况，这类填料函还可在填料腔侧壁预留注液孔，接入冲洗液或者冷却介质，带走填料与轴摩擦产生的热量，同时冲洗掉渗入密封间隙的杂质，大幅提升填料的使用寿命。

　　在安装边界适配方面，整个部件的轴向尺寸需要匹配设备腔体的外部安装空间，避免压盖调节螺栓与周边其他零部件出现干涉，方形法兰的对角螺栓孔距要符合对应行业的安装尺寸规范，无需额外改造即可直接替换同规格的老旧填料函部件。实际选型应用时，可根据输送介质的腐蚀性、工作温度、轴的运动线速度调整填料腔的深度、材质以及适配的填料类型，比如高温工况下可选用耐高温的石墨盘根，腐蚀性介质场景可选用四氟材质的填料，同时调整部件本体的材质为不锈钢或合金钢，满足不同工况的使用需求。

　　这类结构的填料函相比机械密封结构，具备结构简单、维护成本低、对工况适应性强的特点，在中低压、转速适中的工业场景中应用极为广泛，设计时充分考虑了现场维护的便捷性，更换填料时只需松开两侧压盖螺栓，移除旧填料后即可直接填入新填料，无需完全拆解整个部件，大幅降低现场维护的工作量与停机时间。
