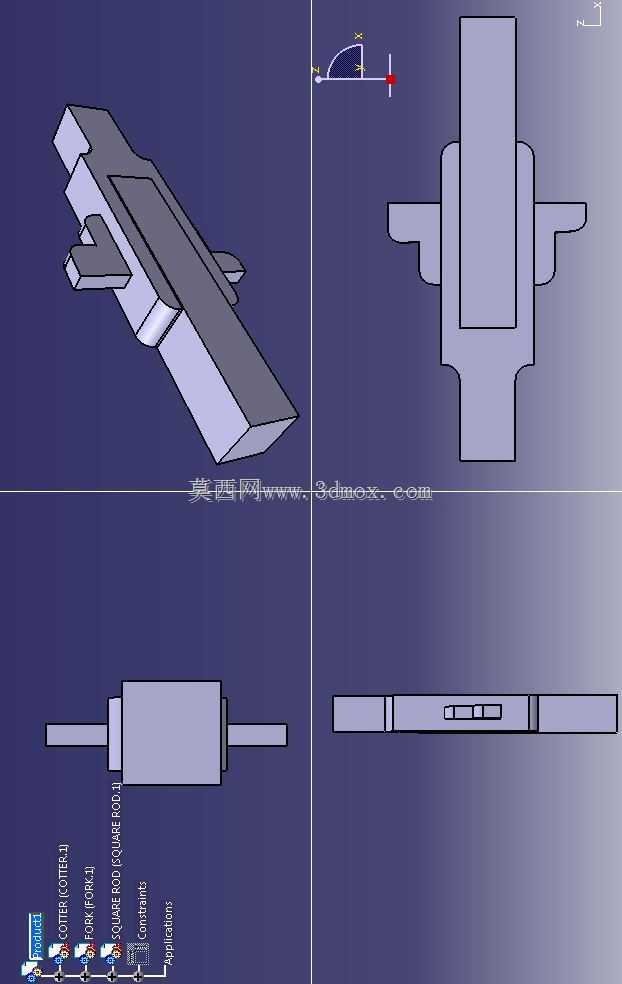

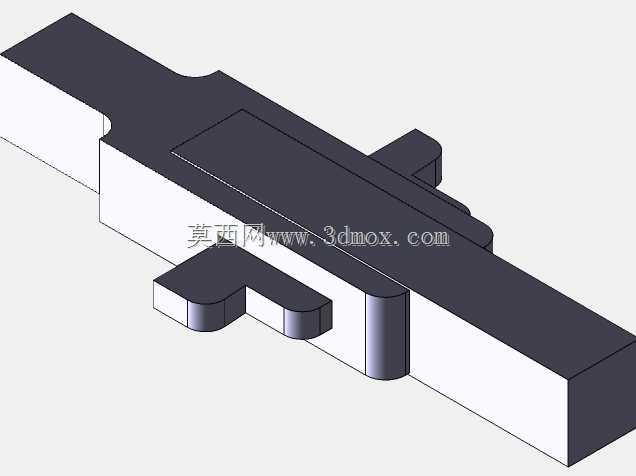

吉伯开口销式传动连接接头结构

　　这类销接式接头在常规中小型传动链路里的应用场景十分广泛，从农用机具的连杆传动、轻工输送设备的杆件联动，到普通机床的辅助操作机构连杆，都能见到这类结构的身影，它的核心作用是实现两根杆件之间的刚性扭矩传递，同时保留快速拆装的维护便利性，不需要复杂的工装就能完成部件更换，在需要频繁调整传动杆长度、或者定期检修易损传动件的工位上，这类结构的实用性远高于过盈配合或者焊接式的连接结构。从实际使用的功能特性来看，这个接头依靠开口销的楔紧作用消除配合间隙，传动过程中不会出现普通平键连接那样的反向回转空程，对于需要正反转频繁切换的传动链路来说，这种无间隙的特性能够有效减少传动冲击，降低杆件连接位置的磨损速率。设计这类接头的时候，

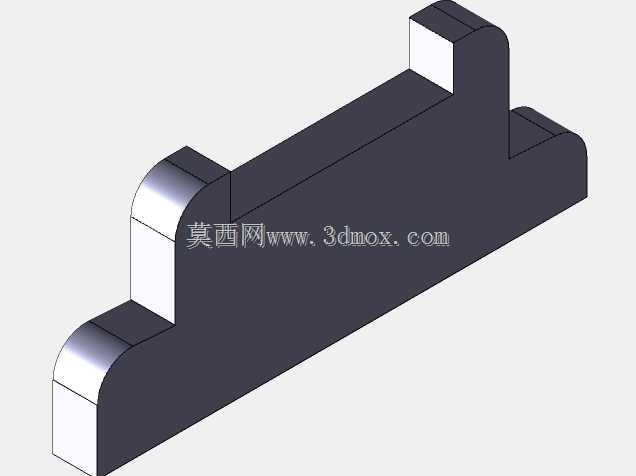

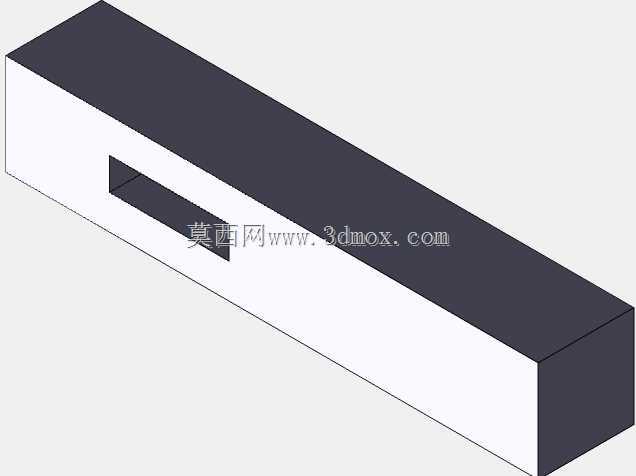

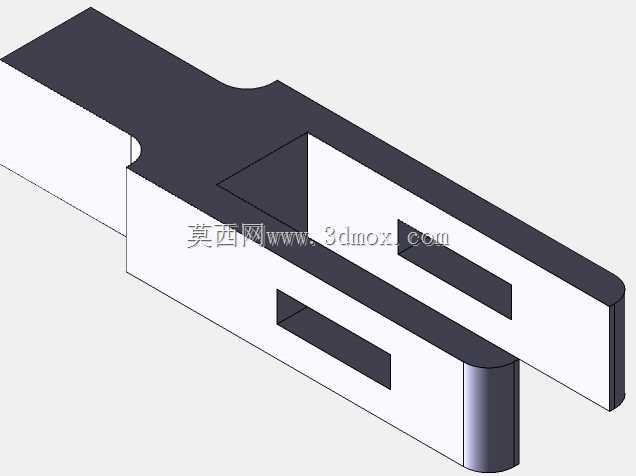

　　首先要匹配被连接杆件的轴径尺寸，接头的主体开槽宽度要和插入的楔销厚度保持合理的间隙配合，间隙控制在0.02到0.05毫米之间，既保证楔销能够顺利敲入实现锁紧，又不会因为间隙过大造成传动过程中的晃动。接头的凸台结构是用来限制杆件插入深度的，安装的时候两根对接的杆件分别从两端插入接头的内孔，抵到中间的定位凸台之后，对齐杆件上预先加工好的销孔，再将开口销从对应的开槽位置敲入，销的斜面会在敲入过程中不断胀紧配合面，让两个杆件和接头本体牢牢贴合，不会出现轴向窜动。从外形尺寸的边界来看，这类接头的整体外廓要比对接的杆件直径大出30%左右，预留足够的壁厚来承受传动过程中的扭转和拉压载荷，接头两侧伸出的销耳结构要和销的长度匹配，销敲入到位之后，

　　销的开口端要能够顺利掰开实现防脱，避免设备运行过程中因为振动导致销子脱出引发传动故障。在实际建模过程中，要特别注意开槽位置的应力集中问题，开槽的根部要做圆角过渡，不能出现直角尖角，否则长期承受交变载荷的时候很容易在开槽根部出现疲劳裂纹，直接导致接头断裂。另外接头的两个内孔要保证同轴度，同轴度公差控制在0.03毫米以内，不然安装之后两根传动杆会出现别劲的情况，运行过程中会产生额外的径向载荷，加速两端支撑轴承的磨损。和普通的套筒联轴器相比，这种带开口销的接头拆装效率要高很多，不需要松开两端的支撑座，只要把开口销敲出来就能把两根杆件分离，对于设备日常维护更换密封件、调整传动行程来说，能够节省大量的拆装时间。在一些低速重载的手动操作机构上，

　　比如机床的换挡拉杆、包装设备的离合操纵连杆，这类结构的可靠性已经经过了长期的实际验证，只要配合尺寸设计合理，楔销的硬度匹配接头本体的材质，正常使用情况下很少会出现失效问题。建模的时候还要注意销的斜面角度，通常楔角控制在1:50左右，角度太大锁紧之后容易松脱，角度太小则拆装的时候需要很大的敲击力，不便于日常维护。接头外表面的棱角都要做倒钝处理，避免安装维护的时候划伤操作人员，同时也能减少热处理过程中的应力集中倾向。如果是用在有腐蚀环境的工况下，接头的表面还需要做相应的防腐处理，建模的时候可以预留出镀层或者涂层的厚度尺寸，避免处理之后配合尺寸出现超差。这类接头的安装没有特殊的工装要求，只需要一把手锤就能完成装配和拆卸，对于野外作业的农用机械、工程机具来说，这种不需要专用工具就能维护的特性，能够大幅降低设备的现场故障处理难度，不需要携带复杂的维修工具箱就能完成常见的传动部件更换作业。
