C型带凸点半圆弧收纳盒结构设计

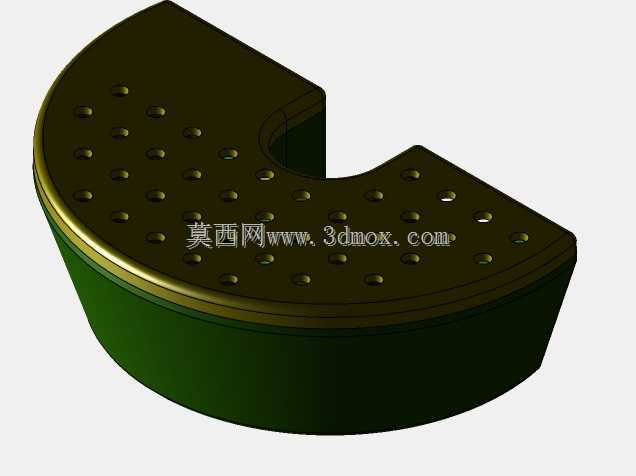

　　这款C型半圆弧带凸点的盒体结构，在轻工装配、实验室耗材收纳、小型工位器具配套场景中有着很明确的适配性。从实际使用场景来看，这类非整圆的开口式盒体，主要适配需要避让中心立柱、圆形工位转轴的安装场景，比如圆形旋转工作台的旁侧工位、绕线设备的侧边收纳位、实验室圆形通风柜内的边角置物区，整圆盒体无法适配中心有凸起结构的安装面，而带开口的C型结构可以直接卡套在中心柱外侧，充分利用环形区域的闲置空间，不会和中心的旋转部件、立柱结构产生运动干涉。

　　从功能特性来看，盒体顶面均匀分布的内凹凸点，并非装饰性结构，实际作用是增加盒盖与盒身扣合后的摩擦力，同时在叠放时起到限位作用——当多个同规格盒体上下叠放时，上层盒体的底部可以卡入下层盒体顶面的凸点间隙中，避免叠放时出现滑移倾翻的问题；同时这些凸点也可以作为小型零件的临时定位槽，放置微型螺丝、引脚类零件时不会随意滚动，方便操作人员快速拾取零件。盒身采用侧壁略带拔模斜度的设计，一方面是满足注塑成型的脱模需求，另一方面上宽下窄的结构也能在空盒状态下实现嵌套堆叠，大幅减少仓储和运输过程中的占用空间。盒口边缘做了加厚的凸缘结构，既可以提升盒体整体的抗形变能力，避免盛装较重零件时盒口出现胀开变形，也能为盒盖的扣合提供定位基准，保证盒盖和盒身的配合间隙均匀，不会出现偏位翘边的问题。

　　从设计思路层面拆解，首先确定的是安装边界约束：当安装面存在直径小于盒体内侧开口尺寸的中心立柱时，盒体的C型开口可以直接跨绕在立柱外侧，不需要在安装面额外打孔固定，也不需要调整原有设备的布局，这一设计直接解决了圆形工位周边空间难以利用的痛点。在壁厚设计上，整体采用均匀壁厚布局，转角位置做了圆弧过渡，避免注塑过程中出现应力集中导致的开裂问题，同时也减少了尖锐边角带来的操作划伤风险。盒体的内部腔体没有做额外的分格，是为了适配不同尺寸的零件收纳需求，既可以放置小型的五金紧固件，也可以放置实验用的小型耗材、工位上的辅助工具，使用灵活性更高。

　　从外形尺寸与安装边界来看，这类盒体的外圆弧半径、内侧开口半径、整体高度都可以根据实际安装场景做参数化调整，设计时需要重点校核的尺寸包括：内侧开口的最小宽度要大于所避让的立柱/转轴的最大直径，预留至少2mm的安全间隙，避免设备运行时的振动导致盒体和运动部件发生剐蹭；盒体的底部平面要保证足够的平面度，放置在金属工作台面时不会出现晃动；盒口凸缘的宽度要控制在3-5mm区间，过宽会浪费材料且占用额外空间，过窄则无法提供足够的结构强度。在实际配套使用时，这类盒体可以通过底部粘贴防滑胶条的方式固定在工作台面，也可以通过侧边的卡扣固定在设备的型材机架上，适配多种安装方式。不同于常规的方形或整圆形收纳盒，这款C型结构的盒体专门针对环形空间的利用做了优化，在不改动原有设备布局的前提下，有效拓展了工位的收纳空间，顶面的凸点结构同时兼顾了叠放限位、零件防滑、结构加强的多重作用，没有多余的冗余设计，整体结构简单可靠，开模成型难度低，适合批量生产应用在各类需要避让中心结构的收纳场景中。
