弧形限位网夹结构三维设计

　　日常做设备结构配套设计时，这类弧形网夹的应用场景其实覆盖得很广，从输送设备的护网固定、机柜通风网的安装定位，到户外防护栏的网面衔接，都能见到这类构件的身影，它的核心作用是在弧形安装面与平面网材之间做过渡夹持，避免网材直接贴合弧面出现局部应力集中，同时保证夹持后网面不会出现窜动、翘边的问题。

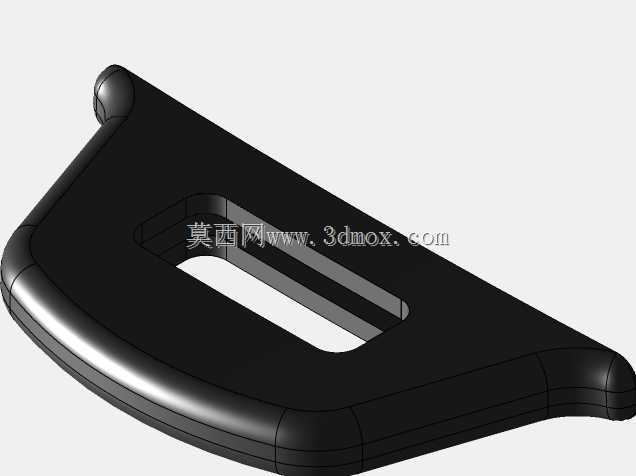

　　从结构设计思路来看，这个构件整体采用弧形基体设计，外侧弧面做了全圆角过渡处理，没有尖锐棱角，一方面是安装作业时不会划伤操作人员手部，另一方面也能避免应力集中导致的构件断裂，毕竟这类夹持件长期处于预紧受力状态，边角位置如果是直角，很容易在反复震动下出现裂纹。基体中间开设的长条形通槽是核心的功能结构，这个槽的宽度是按照常用的固定螺栓规格做的适配设计，槽的长度预留了足够的安装调节余量，安装时不需要精准对齐孔位，只要将槽位对准安装基座的螺孔，穿入螺栓后就可以沿着弧面方向调整夹持位置，适配不同网面的张紧度需求，这比固定式圆孔的适配性强很多，尤其是在现场安装存在加工误差的时候，长槽的调节余量可以抵消大部分安装偏差，降低现场配做的工作量。

　　构件的两个端头做了加厚包边处理，这部分是主要的受力夹持区域，加厚设计可以提升端头的结构强度，当螺栓锁紧时，夹持力会均匀分布在端头与网面的接触面上，不会因为局部压强过大压溃网材的丝径，尤其是针对金属丝网、塑料防护网这类材质偏软的被夹持件，大接触面的设计可以有效保护网面完整性，避免锁紧后网丝断裂。内侧的弧面曲率是按照常用的圆管、弧形机架的外轮廓做的匹配设计，安装时内侧弧面可以完全贴合在弧形基座表面，不会出现悬空间隙，锁紧后整个构件与基座贴合紧密，在设备运行产生震动时也不会出现松动异响。

　　关于安装边界的尺寸设计，这个构件的整体厚度控制在常规五金夹持件的通用厚度区间，既不会因为过薄导致夹持力不足，也不会因为过厚占用过多安装空间，外侧弧面的半径适配直径在常规管材规格范围内的弧形机架，长槽的长度覆盖了常用的安装调节行程，两个端头的夹持面宽度经过受力核算，在常规锁紧力矩下，接触面的压强低于常用网材的许用压应力，不会出现压损问题。实际选型使用时，需要注意被夹持网材的丝径范围，这个结构适配的网材厚度覆盖常规防护网的常用厚度区间，如果是厚度偏大的钢板网，需要确认端头的夹持间隙是否匹配，避免出现夹不紧的情况。另外安装时螺栓的锁紧力矩要控制在合理范围，不要过度锁紧导致长槽位置出现变形，毕竟长槽区域是基体上相对薄弱的位置，过大的锁紧力会导致槽口张开，影响后续的调节和夹持稳定性。

　　从建模的细节处理来看，整个构件的所有棱边都做了倒圆角处理，除了之前提到的安全和应力分散作用，在实际加工时，不管是采用注塑成型还是钣金冲压、机加工方式生产，圆角结构都能提升加工良率，注塑件可以减少应力痕，冲压件可以避免冲裁毛刺，机加工件可以减少刀具磨损。内侧弧面与夹持端面的衔接位置做了微小的让位斜角，安装时这个斜角可以引导构件快速贴紧基座弧面，不会因为边角的加工误差导致贴合不严。很多新手在做这类夹持件设计时，容易忽略安装让位的细节，往往把所有面都做成直面直角，最后现场安装时才发现边角干涉，不得不临时打磨修配，反而降低了装配效率。

　　这类夹持构件虽然属于小型五金配件，但在整套防护系统里的作用很关键，一旦夹持件失效，就会导致护网脱落，轻则出现设备运行的安全隐患，重则可能造成人员伤害，所以设计时每一处结构细节都要结合实际安装和受力场景考虑，不能只看外观造型忽略实际功能需求。比如这个构件的弧形轮廓，不是为了造型美观做的设计，完全是为了匹配弧形安装基面的贴合需求，长槽的尺寸、端头的加厚、圆角的大小，每一个参数都是围绕实际安装使用的场景确定的，没有多余的装饰性结构，完全是功能导向的设计。
