双扭簧金属弹性构件三维造型设计

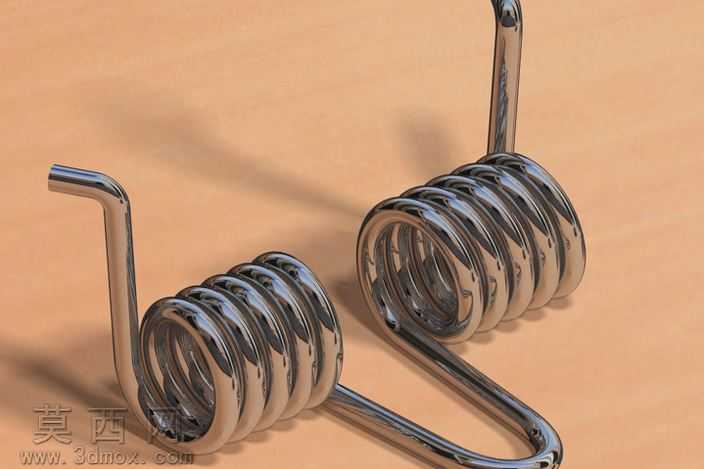

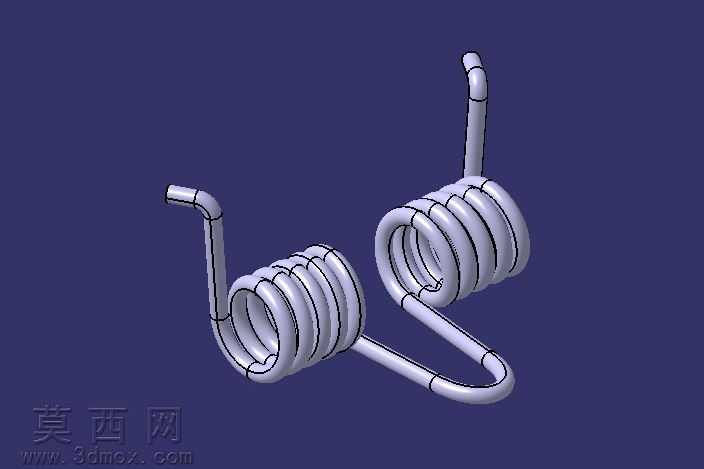

本作品为双扭簧结构的三维造型设计，建模过程依托三维设计软件的扫描核心指令完成整体结构搭建，首先梳理扭簧的结构逻辑：该构件包含两组同轴排布的螺旋弹簧圈体，以及从圈体两端延伸出的弯折支撑臂，两段圈体通过中间的连接弯臂实现结构衔接，整体为对称式的双扭簧布局。建模前期先完成路径草图的绘制，精准绘制螺旋扫描路径，根据扭簧的力学设计需求设定螺旋圈数、螺距、中径参数，保证螺旋段的参数符合常规扭簧的设计规范；随后绘制两端支撑臂的弯折路径，调整弯折处的圆角半径，避免应力集中的直角结构，同时将中间连接臂的弧形过渡路径与两端螺旋路径做平滑衔接，确保整条扫描路径连续无断点、曲率过渡自然。完成路径绘制后，绘制圆形扫描截面，设定符合扭簧线径要求的截面直径，沿完整路径执行扫描命令生成实体基础造型，之后对所有弯折过渡位置做圆角优化处理，还原五金扭簧的真实加工倒角特征。材质渲染阶段选用抛光金属材质，调整材质的反射率、粗糙度参数，模拟镀铬弹簧钢的高光亮面质感，添加柔和的环境光影效果，让金属表面的反光自然呈现螺旋结构的曲面起伏，清晰展现圈体之间的均匀间隙、支撑臂的平直度与弯折角度。设计过程中重点把控螺旋圈的节距均匀性，保证每一圈弹簧的间距一致，两端支撑臂的角度、长度完全对称，中间连接臂的弧度既满足结构衔接需求，也预留出扭簧工作时的形变空间，整体造型严格参照真实五金扭簧的结构比例制作，通过扫描命令的灵活运用，将复杂的空间螺旋结构与弯折臂结构一次性生成，避免多段拼接产生的建模误差，最终呈现的模型结构完整，曲面光滑无破面，金属质感真实，可用于五金配件结构展示、弹性构件力学模拟参考、机械装配场景的零部件调用，精准还原了双扭簧这类通用五金配件的结构特征与外观质感。
