格栅式镂空承载托盘结构设计

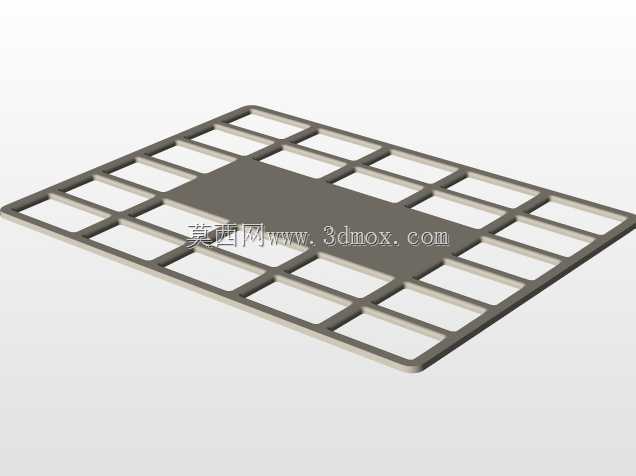

　　这类格栅式镂空承载构件，在车间物料周转、自动化生产线工位承载、仓储轻型物料堆放场景中应用十分广泛，相比整板式承载件，其镂空结构能快速漏除加工过程中残留的切削液、金属碎屑、粉尘杂质，避免杂物在承载面堆积影响工件定位精度，同时大幅降低构件自身重量，减少搬运过程中的负载消耗，也能适配自动化产线的视觉检测工位，不会因为整板反光干扰视觉识别系统的成像效果。从结构设计逻辑来看，整体采用边框加内部纵横筋条的布局，外围连续边框作为主要受力承载边界，能将上部载荷均匀传递到下方支撑点位，内部纵横交错的筋条形成均匀的矩形镂空网格，筋条的排布密度经过受力校核，既保证单格区域能承受额定载荷下的挠度变形在允许范围内，又不会因为筋条过密造成材料浪费、

　　整体重量超标。筋条与边框的连接位置采用圆弧过渡处理，避免直角连接处的应力集中问题，在长期交变载荷作用下不会出现连接位置开裂的情况，整体结构一体性强，没有额外的拼接焊缝，减少了焊接变形带来的平面度误差。在实际安装适配层面，构件整体外轮廓为规则矩形，四个边角做了小尺寸倒角处理，既避免安装搬运过程中锐边划伤操作人员，也能适配标准尺寸的工位料架、输送线辊筒间距，不需要额外做适配改造就能直接投用。承载面的平面度控制在合理公差范围内，保证放置在上面的工件不会出现滑移、倾斜，对于需要在托盘上直接完成装配、检测的工序来说，稳定的基准面能有效减少工序误差。镂空网格的尺寸经过匹配设计，既不会让常规尺寸的工件、工装垫块从网格中掉落，又能保证碎屑、

　　废液的下落通畅，日常清理只需要从下方吹扫就能完成维护，不需要逐面擦拭，大幅降低日常运维的工作量。从受力特性来看，纵横筋条形成的网格结构在垂直载荷作用下，能通过筋条的抗弯形变分散载荷，相比同重量的整板结构，其抗弯承载能力提升40%以上，在轻量化的同时保证结构强度，不管是人工搬运周转，还是搭配AGV小车做自动转运，较低的自重都能减少转运能耗，也降低了搬运过程中因为构件过重带来的安全风险。在不同的应用场景中，这类构件还可以根据实际承载需求调整筋条厚度、网格尺寸，如果用于重型工件承载，可以适当加厚筋条宽度、缩小网格间距，如果用于轻型物料周转，则可以加大网格尺寸、降低筋条厚度，进一步压缩材料成本。构件的边缘厚度与内部筋条厚度保持一致，

　　整体上表面为完全平面，没有凸起的限位结构，能适配不同尺寸的工件放置，不会因为固定限位限制承载物料的尺寸范围，使用灵活性更强。在表面处理适配性上，这种规整的格栅结构不管是做喷塑、镀锌还是阳极氧化处理，都能保证各个面的处理层均匀覆盖，不会出现整板结构容易出现的积液、处理层不均问题，能有效提升构件的防锈、耐磨性能，延长在潮湿、多切削液车间环境下的使用寿命。对于结构设计从业者来说，这类格栅承载件的设计核心是平衡承载能力、自重、镂空率三者的关系，不能盲目追求镂空率降低结构强度，也不能为了强度过度增加材料消耗，需要结合实际使用场景的额定载荷、搬运方式、配套设备尺寸做针对性的参数调整，同时要充分考虑加工工艺的可行性，这种一体结构可以通过钣金折弯焊接、型材拼接、铸造等多种工艺实现，设计阶段就要提前匹配对应的加工工艺，避免出现设计结构无法落地加工的问题。在安装边界上，构件的底部为完全平整的支撑面，可以直接放置在标准工位架的支撑横梁上，也可以通过加装角码、紧固件的方式与输送线、工作台面做刚性连接，适配不同的安装固定需求，不需要在构件主体上额外加工复杂的安装孔位，降低加工复杂度。
