工业设备用异形夹紧固定连接件结构设计

　　在离散制造的工装夹具、非标自动化生产线以及小型专用设备的装配环节，这类异形夹紧连接件是实现工件快速定位、部件刚性锁附的核心承载构件，区别于标准平口钳、快速夹钳等通用夹紧元件，该类定制化结构件往往针对特定安装空间、特定夹持行程以及特定负载要求做适配设计，能够在紧凑的设备内腔空间里完成多方向的力传递，避免标准件占用过多安装位置导致设备整体体积冗余。从实际使用场景来看，这类构件常被应用在小型装配工位的工件定位模组、检测设备的样件固定工装、以及轻工机械的活动部件锁止结构中，需要同时承担夹持力传导、安装基准定位、活动部件铰接支撑三类功能，对结构的刚性、抗疲劳性能以及安装适配性都有明确要求。

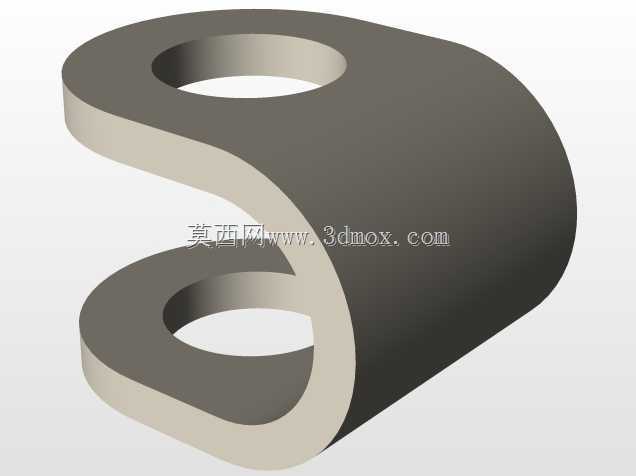

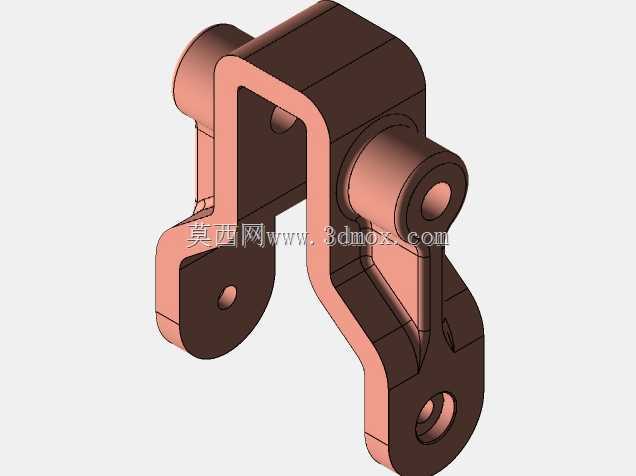

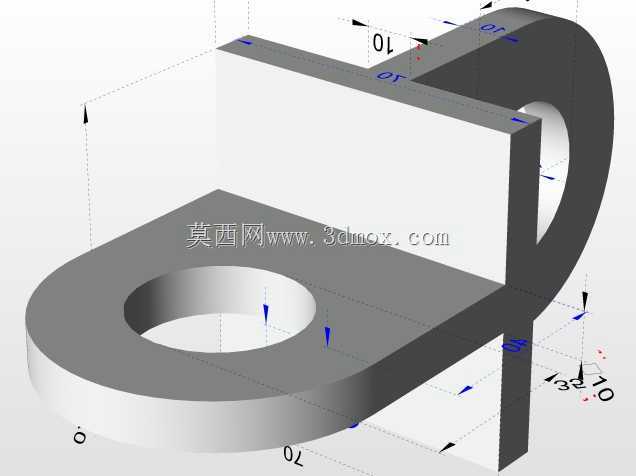

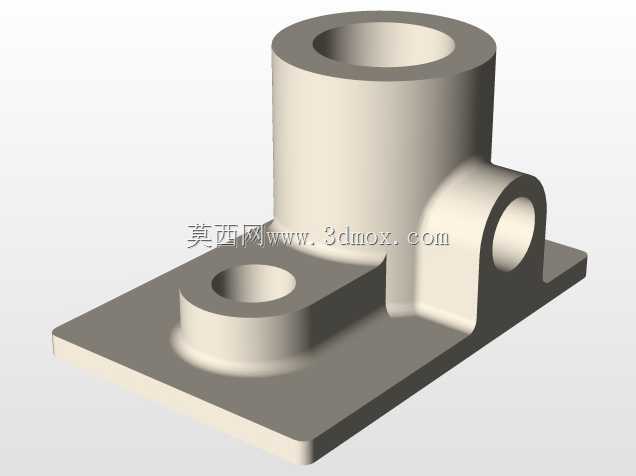

　　从结构功能特性来看，该构件采用一体化弯折成型的主体框架，主体板材通过折弯形成U型的主承载腔，能够在降低整体重量的前提下提升截面抗扭刚度，避免夹持受力时出现结构侧弯变形。构件两端分别设置带通孔的圆柱凸台结构，一侧凸台用于穿装铰接销轴，实现整个夹紧件的摆动支点安装，另一侧凸台用于连接夹紧驱动元件，可配套偏心轮、弹簧顶杆或者小型气缸推杆，将驱动元件的直线推力转化为夹紧端的摆转压紧力。构件下端延伸出的两个带孔安装支耳，分别对应不同方向的安装固定需求，其中一个支耳可用于安装可调行程的限位螺钉，控制夹紧件的张开最大行程，避免摆转超程导致驱动部件损坏，另一个支耳可配套压头附件，直接接触被夹持工件表面，通过更换不同材质的压头（比如聚氨酯垫头、硬质合金防滑压头），可适配不同表面硬度、不同粗糙度工件的夹紧需求，避免夹伤工件表面或者出现夹持打滑问题。

　　在设计思路层面，该结构优先考虑了安装空间的边界约束，整体轮廓采用非对称的异形布局，没有采用规则的对称式夹臂结构，就是为了避让安装位置周边的管线、相邻构件以及工件的异形轮廓，确保夹紧动作过程中不会和周边部件产生运动干涉。主体壁厚的选择经过受力校核，在铰接孔、驱动连接孔这些应力集中的位置，做了局部的凸台加厚处理，避免长期反复受交变载荷出现孔位磨损、开裂的问题。所有的棱边位置都做了小圆角过渡处理，一方面是减少钣金折弯或者机加工过程中的应力集中，另一方面也避免安装调试过程中锐边划伤操作人员。铰接孔和驱动连接孔的孔径公差按照H7级精度设计，能够和标准销轴、驱动杆端轴承形成间隙配合，既保证摆转动作的顺畅性，又不会因为间隙过大导致夹紧定位出现累计误差，影响最终的夹持重复定位精度。

　　从安装边界尺寸来看，该构件的整体摆转半径控制在较小范围内，安装时铰接支点的中心距夹紧压头的工作面距离经过优化，在保证足够夹紧力臂的前提下，尽可能缩小整体的外形轮廓，适配设备内部狭窄的安装空间。安装时需要保证铰接销轴的轴线和驱动元件的运动方向处于同一平面内，避免出现别劲卡顿的问题，两个下端支耳的孔位中心距严格按照配套安装基座的孔位尺寸匹配，安装面的平面度要求控制在0.1mm以内，保证固定后构件不会出现倾斜偏移。在实际选型应用时，需要根据被夹持工件的所需夹紧力核算构件的受力情况，确认最大夹持工况下构件的最大变形量不超过0.05mm，避免因为构件变形导致夹持力不足、工件定位偏移的问题，同时还要根据设备的工作节拍，确认构件的疲劳强度满足长期反复摆转动作的使用要求，避免长期使用后出现结构断裂、孔位磨损超差的故障。
