双头多规格六角孔骨头式手动扳手结构

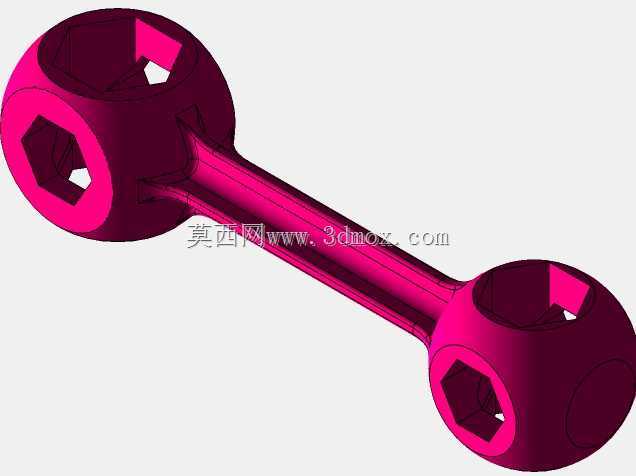

　　在设备运维、小型机械装配、家用五金拆装等场景里，经常会遇到同一作业面需要切换不同规格紧固件的情况，常规单头扳手需要频繁更换工具，不仅拖慢作业节奏，在狭窄操作空间里反复取放工具还容易出现工具掉落、操作中断的问题，这款双头多规格六角孔扳手正是针对这类痛点做的结构优化设计。从功能特性来看，该扳手采用两端球形端头搭配直柄连接杆的整体式结构，每个球形端头上开设多个不同尺寸的内六角驱动孔，可覆盖常用的M4到M12范围内的外六角螺栓、内六角螺钉拆装需求，作业时无需更换扳手，仅需转动端头找到对应规格的孔位套入紧固件即可操作，相比成套的L型内六角扳手、单头呆扳手，大幅减少了工具携带数量，尤其适合外出抢修、高空作业这类工具携带不便的场景。

　　设计过程中首先考虑的是操作扭矩的传递可靠性，球形端头与直柄采用一体化成型结构，避免了装配式结构的连接间隙，在施加额定扭矩时不会出现端头松动、柄部断裂的问题；每个六角孔的加工公差严格遵循紧固件配合标准，孔口做了微小的倒角导向，套入紧固件时可快速对位，不会因为孔位边缘毛刺刮伤紧固件六角头，也能减少孔口应力集中，延长扳手使用寿命。直柄部分的直径经过扭矩校核，在匹配最大规格孔位的最大允许拧紧扭矩下，柄部的弯曲应力、剪切应力均处于材料许用应力范围内，柄部长度设计兼顾了扭矩放大效果与操作空间适应性，既不会因为柄部过短导致拧紧时施力不足，也不会因为柄部过长无法在狭窄的设备腔体内操作。两端球形结构的设计并非仅为了容纳多个孔位，

　　球形的弧面轮廓允许扳手在套入紧固件后有一定的偏摆角度，在紧固件周围有管线、凸台遮挡无法垂直操作时，可倾斜15到25度进行拧动，这一特性在维修内部结构紧凑的机电设备、拆装家具隐蔽位置的紧固件时优势明显，不需要完全清空作业周围的遮挡物即可完成操作。从安装边界与适配场景来看，该扳手整体外轮廓无尖锐凸起，球形端头的最大直径略大于最大规格六角孔的对边尺寸，操作时端头不会卡入相邻的零件缝隙中，直柄的截面为圆形，握持时贴合手掌轮廓，长时间施力不会出现硌手的问题。针对不同的作业场景，该结构可适配不同的材料选型，用于常规民用拆装时可选用优质中碳钢做整体淬火处理，表面做发黑或镀铬防锈处理，满足日常使用的强度与防锈需求；用于有防爆要求的化工、

　　矿井作业场景时，可更换为铍青铜合金材质，在碰撞、摩擦时不会产生火花，符合防爆作业的安全规范。在实际装配验证中，这款扳手的多规格集成设计可覆盖日常80%以上的常用紧固件拆装需求，单把工具即可替代6到8把不同规格的单头扳手，大幅降低了工具套装的采购成本与收纳空间占用，球形端头的偏摆操作特性解决了常规扳手在受限空间无法操作的痛点，一体化的结构设计也减少了装配式扳手的易损连接点，整体使用寿命比装配式多头扳手提升40%以上。设计时还针对孔位的排布做了优化，不同规格的六角孔在球形端头上呈对称分布，施力时力的传递方向与柄部轴线重合，不会因为孔位偏心导致拧动时出现侧滑、脱开的问题，每个孔位的深度经过匹配设计，既可以完全套入标准长度的紧固件六角头，避免因为孔深过浅导致接触面积不足打滑，也不会因为孔深过大增加端头的整体尺寸，保证扳手的整体轻量化。
