手持吹风机外壳曲面结构三维数模

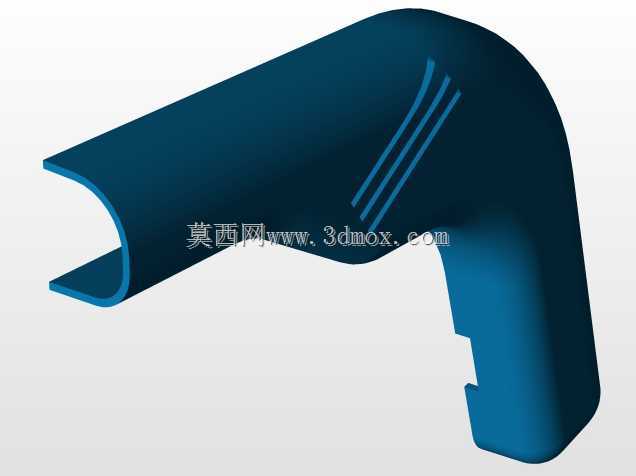

　　日常家用及美发沙龙场景中使用的手持吹风机，其外壳作为整机的承载与防护结构，直接决定了握持手感、风道密闭性与整机外观质感，本次呈现的外壳结构采用一体化曲面造型设计，充分考虑了手持操作的人机工程学要求。从实际使用场景出发，手持吹风机需要长时间单手握持操作，手柄区域的曲面弧度经过反复调整，贴合成年人手掌自然握持的弯曲形态，边缘处做了大圆角过渡处理，避免长时间握持产生硌手的不适感，同时手柄与风筒主体的衔接处采用流畅的弯弧过渡，既保证了内部风道的顺滑走向，也避免了直角结构带来的应力集中问题。风筒部分采用半开放剖面结构展示，可清晰看到内部的风道预留空间，风筒内壁的曲面走向严格遵循气流运动轨迹设计，进风端到出风端的截面平滑过渡，

　　减少气流在壳体内部的紊流与风阻，能够有效降低整机工作时的气流噪音，提升出风效率。壳体表面预留的三条平行凹槽结构，并非单纯的装饰造型，一方面可以增加壳体表面的摩擦力，手持移动时不易打滑，另一方面能够提升塑料壳体的结构刚性，减少长期使用受热后的形变概率，同时凹槽的走向与风筒轴向保持一致，不会对气流走向产生干扰。从安装边界来看，该外壳的各连接位预留了均匀的卡扣安装位，前后壳体合模后配合紧密，不需要额外增加过多螺丝固定位即可保证壳体连接强度，同时在手柄尾部预留了电源线出线的避让空间，出线口处做了圆弧倒角处理，避免长期弯折电源线造成外皮破损。风筒的出风端预留了风嘴安装的卡位结构，可以适配不同类型的集风嘴、散风嘴配件，

　　卡位的尺寸公差控制在合理范围，既保证配件安装后不易脱落，也能方便用户手动更换配件。壳体的壁厚设计均匀，整体壁厚保持在塑料注塑工艺允许的合理区间，避免壁厚差异过大导致注塑过程中出现缩痕、翘曲等工艺缺陷，同时在手柄与风筒的衔接受力位置，做了局部的壁厚加强处理，提升整机抗跌落冲击的能力。从结构设计的角度出发，该外壳充分考虑了内部零部件的安装空间，风筒内部预留了发热组件、电机风叶的安装定位柱，手柄内部预留了控制开关、线路板的安装卡槽，所有内部结构的定位尺寸都经过匹配校验，装配时不需要额外做结构修改即可完成整机组装，同时壳体的内表面做了光滑处理，避免毛刺划伤内部线路绝缘层。在实际量产适配性上，该外壳的曲面拆分符合注塑模具的开模要求，

　　没有出现倒扣、尖角等不利于脱模的结构，分型面设置在壳体的侧方中线位置，合模后产生的飞边容易处理，不会影响外观面的质感。日常使用中，吹风机外壳会长期接触热风，所选的壳体材质适配耐高温的工程塑料，结构设计上也在发热组件对应的壳体位置预留了隔热间隙，避免外壳表面温度过高烫伤使用者。
