十字滑块式离心调速器核心结构设计

　　在原动机转速调控场景中，离心调速器是依靠离心力反馈实现转速闭环调节的纯机械结构，不需要额外电控单元介入，就能在负载波动时维持输出轴转速在设定区间内，广泛应用在小型内燃机、蒸汽轮机、水力透平以及需要恒定转速输出的工业传动机组中，尤其在高温、高湿、强电磁干扰的恶劣工况下，纯机械结构的调速器可靠性远高于电控调速方案，不会出现信号干扰、元器件失效导致的转速失控问题。

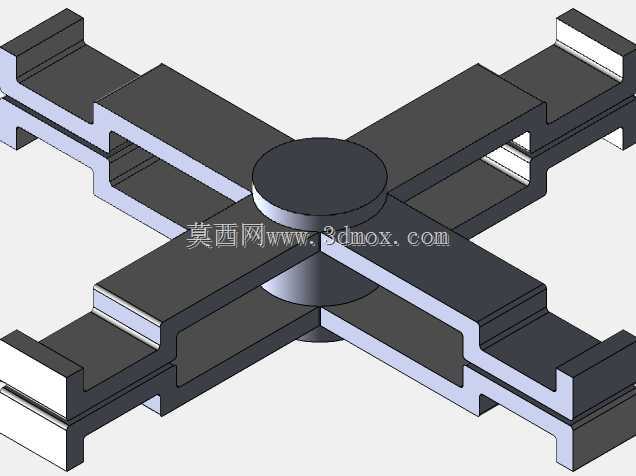

　　本次设计的十字滑块式离心调速器核心构件，采用中心轮毂加四个径向对称伸臂的十字布局，中心轮毂为带台阶的圆柱结构，中心预留贯穿的轴孔，用于和动力输入轴过盈配合传递扭矩，四个伸臂沿轮毂径向呈90°均匀分布，每个伸臂都设计为双层滑槽结构，滑槽的导向面做了平行度公差约束，保证飞块在臂上滑动时不会出现卡滞，滑槽的侧壁预留了弹簧安装位，用于装配复位弹簧，当转速升高时飞块沿滑槽向外滑动，通过联动机构拉动节气门或者调节阀开度减小，降低原动机动力输入，当转速降低时弹簧推动飞块向内回位，联动机构开大阀门提升动力输入，以此实现转速的动态平衡。

　　从安装边界来看，该核心构件的径向最大尺寸由伸臂的总长度决定，设计时需要匹配调速器的外壳内腔尺寸，保证飞块在最大离心力作用下滑动到最外端时，不会和壳体内壁发生剐蹭，同时伸臂的双层滑槽深度需要和飞块的导向凸台尺寸匹配，单边预留0.02-0.05mm的滑动间隙，既保证滑动顺畅，又不会出现径向窜动导致的调速误差。中心轮毂的轴孔公差按照H7/k6的过渡配合设计，装配时通过键连接实现周向固定，轮毂的轴向台阶面用于定位轴承，保证整个调速器转动时的同轴度，避免高速转动时出现偏心振动。

　　设计过程中首先根据目标调速区间计算飞块的质量参数，结合复位弹簧的刚度系数，推导不同转速下飞块的滑移距离，再反推伸臂滑槽的有效行程，确保在最低工作转速到最高工作转速的全区间内，飞块的滑移量能够覆盖调节阀的全行程调节范围。四个伸臂采用完全对称的结构设计，一方面是为了保证转动时的动平衡，减少高速运转时的振动噪声，另一方面对称布局的四个飞块能够提供更线性的离心力反馈，相比双飞块结构调速灵敏度更高，转速波动量更小。

　　滑槽的导向面在建模时做了圆角过渡处理，避免应力集中导致伸臂在长期交变载荷下出现疲劳断裂，每个伸臂的根部和中心轮毂衔接的位置做了加强筋结构，提升根部的抗弯强度，因为飞块在高速滑动时会对伸臂产生较大的弯曲力矩，尤其是在负载突变转速快速变化时，飞块的冲击载荷会直接作用在伸臂根部，加强筋的设计能够有效降低根部的应力集中系数，延长构件的使用寿命。

　　在实际装配场景中，该核心构件装入壳体后，每个伸臂的滑槽内依次装入飞块、复位弹簧，再通过端盖限位弹簧的预紧力，预紧力的大小可以通过端盖的调节螺钉进行微调，以此适配不同的额定转速设定需求。联动机构的拨叉卡在中心轮毂上方的滑动套上，滑动套随飞块的滑移沿轴向上下运动，将飞块的径向位移转化为轴向位移，再通过连杆机构传递到调节阀的执行端，整个传动链的间隙需要控制在0.1mm以内，间隙过大会导致调速响应滞后，出现转速超调的问题，间隙过小则会导致机构卡滞，无法正常调节。

　　从应用适配性来看，该结构的调速器不需要额外的润滑管路，依靠壳体内的飞溅润滑就能满足滑槽和飞块的润滑需求，维护成本极低，非常适合用在野外作业的小型动力设备、偏远地区的小型水力发电机组以及没有稳定电控维护条件的工业传动场景，相比液压调速器结构更简单，成本更低，相比电控调速器抗干扰能力更强，能够在-40℃到120℃的环境温度范围内稳定工作，不会因为温度变化出现电子元器件漂移导致的调速失准。建模过程中所有配合面的尺寸都做了公差标注，零件的壁厚均匀，既满足结构强度要求，又尽可能控制构件的整体重量，降低转动惯量，提升调速响应速度，避免因为转动惯量过大导致的调速滞后。
