穿越机顶部重载Gopro相机安装支架

　　这款顶部安装的相机挂载支架，最初的设计出发点是解决常规Gopro支架承重不足的问题，适配重量更大、体积更宽的专业运动相机，同时向下兼容所有标准Gopro接口的拍摄设备，主要应用在FPV穿越机、航拍无人机、户外骑行载具、运动拍摄固定平台等需要顶部拓展相机位的场景中。

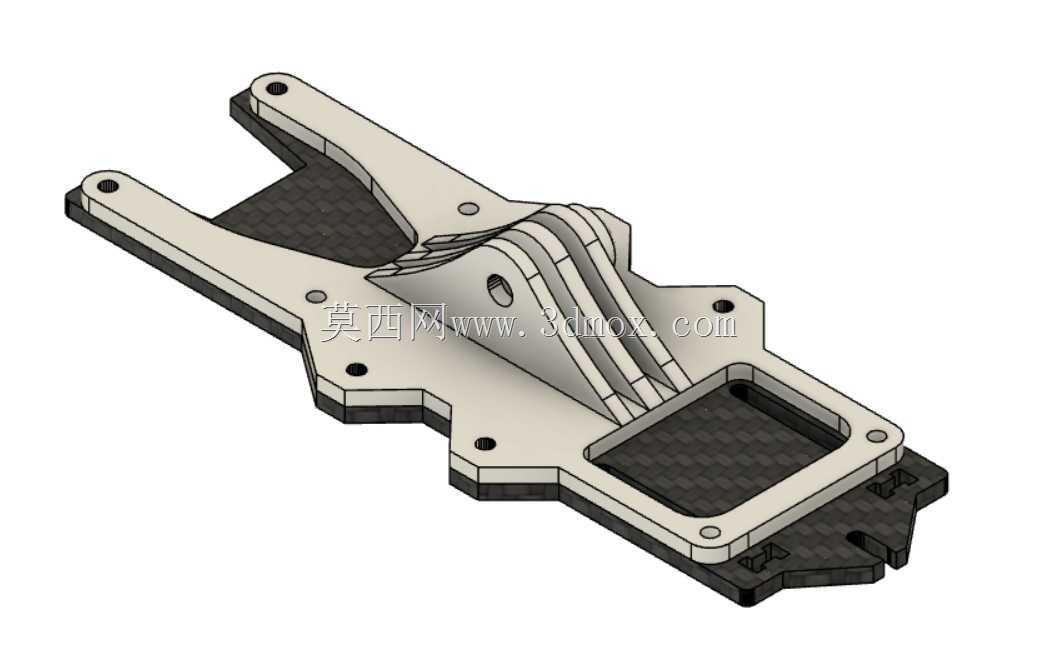

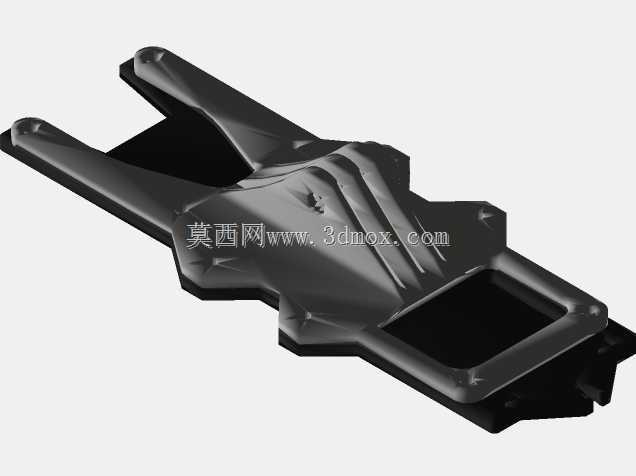

　　从实际使用场景来看，常规轻量化Gopro支架多采用单臂悬臂结构，在搭载裸机Gopro时强度足够，但一旦加装ND滤镜套装、防水壳、外置麦克风或者更大尺寸的运动相机，飞行或者高速运动过程中很容易出现支架共振，导致拍摄画面出现高频果冻效应，极端情况下甚至会出现支架断裂、相机脱落的风险。这款支架在结构设计上做了针对性优化，主体采用分叉式双安装臂布局，两个安装臂分别对应载具顶部的两组固定孔位，将单点受力转化为双点分散承载，大幅降低单个安装点的载荷集中问题。

　　支架的主体承载区域做了分层结构设计，下层为贴合载具顶面的安装底板，底板上预留了多组不同孔距的沉头安装孔，能够适配不同孔位布局的载具顶面，沉头孔设计可以保证安装螺丝完全沉入支架内部，不会出现螺丝凸起剐蹭载具或者影响上层部件安装的问题。底板上方的相机安装区域做了阶梯式加强筋结构，三道平行的竖向加强筋从底板位置一直延伸到Gopro接口安装座位置，将相机挂载点的受力直接传导到底板的两个主安装臂上，避免安装座位置出现应力集中。

　　安装边界方面，支架整体采用长条形扁平化布局，前端分叉臂的宽度控制在常规五寸穿越机顶板的安装孔距范围内，不会超出载具的机身宽度，避免飞行过程中支架剐蹭到螺旋桨；后端的相机安装区域做了下沉式方槽设计，方槽尺寸刚好匹配标准Gopro相机的底部宽度，既可以对相机底部起到限位作用，避免相机左右晃动，又能降低相机的整体安装高度，减少载具高速运动时的迎风阻力。方槽边缘做了R角过渡处理，不会出现尖锐边角划伤相机外壳或者安装人员手部的问题。

　　材质搭配上，支架的主体受力层采用高强度工程塑料或者铝合金加工，接触载具和相机的夹层区域预留了碳纤维片的安装槽，碳纤维片的加入可以在不增加整体重量的前提下大幅提升支架的刚性，减少高速运动下的支架形变，这对于航拍场景来说尤为重要——刚性不足的支架会把载具的振动直接传递到相机传感器上，哪怕减震球做的再好，支架本身的形变共振也会毁掉整个拍摄素材。

　　兼容性设计上，前端的Gopro安装座保留了标准的两耳式插片结构，安装孔距和市面上所有标准Gopro固定接头完全匹配，用户不需要更换额外的转接件，就可以直接使用手头现有的Gopro固定螺丝、减震阻尼件，不管是搭载轻量化的裸运动相机，还是重量更大的带配件的专业拍摄设备，都可以通过调整安装座的锁紧力度来适配。同时支架的底板上还预留了额外的两个小型安装孔，用户可以根据自己的使用需求加装扎带孔、减震球挂点或者其他小型拓展配件，不用额外在支架上打孔破坏结构强度。

　　在实际装机测试的场景里，这款支架安装在穿越机顶部时，整体重心和载具的中心轴线基本重合，不会因为加装相机导致载具出现重心偏移的问题，双安装臂的固定方式也不会像单臂支架那样在大机动动作时出现相机甩动的情况，不管是做高速横滚、俯冲还是急停动作，相机都能保持稳定的拍摄角度。除了航拍载具之外，这款支架也可以安装在山地车车把顶部、头盔顶部、滑雪板固定位等其他需要固定运动相机的位置，多组安装孔的设计让它可以适配不同的安装基面，不需要额外定制转接板。

　　设计过程中还特意考虑了走线空间，支架的加强筋之间预留了足够的空隙，相机的供电线、图传线可以从加强筋的缝隙中穿过，不会出现线材被支架压住或者被气流吹动晃动的问题，走线更加整洁，也减少了高速运动下线材风阻带来的影响。整体结构没有多余的装饰性设计，所有的结构特征都是为了提升强度、降低重量、优化安装便利性，完全从实际使用的工程角度出发，没有冗余的造型设计，加工难度也控制在合理范围内，不管是3D打印小批量制作还是CNC批量加工都可以轻松实现。
