RC航模副翼支撑固定支架结构

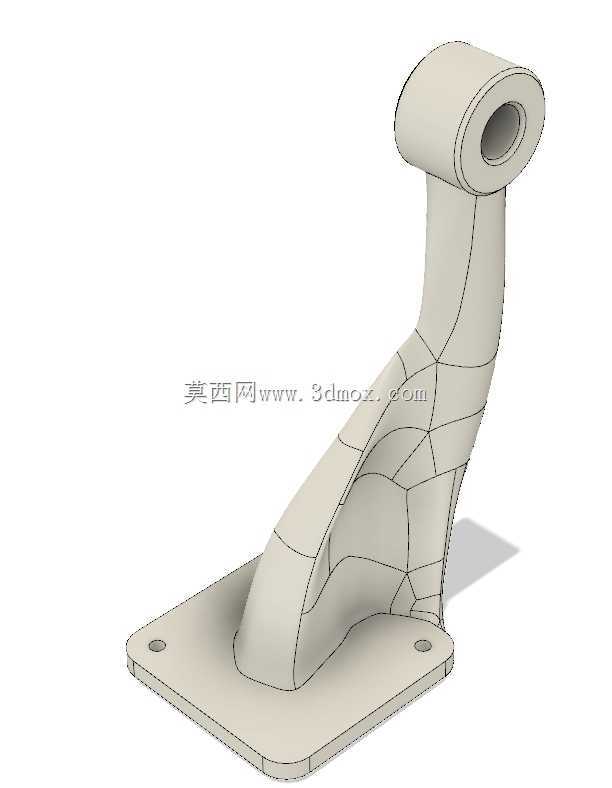

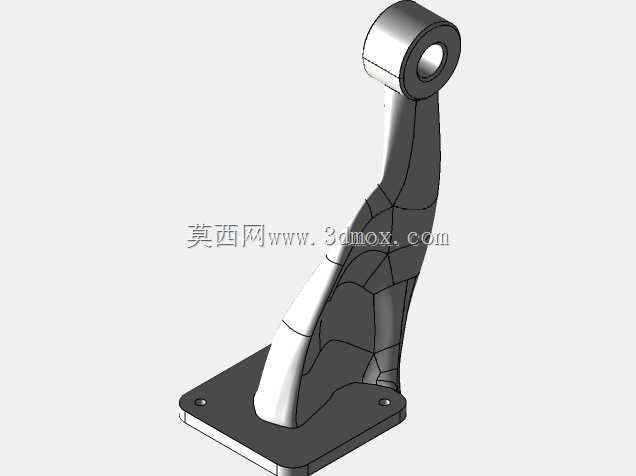

　　该支撑件主要应用于小型遥控固定翼航模的副翼结构连接场景，替代原有破损的原厂副翼支撑部件，解决航模飞行过程中副翼铰接部位受力断裂后的替换需求，也可适配同尺寸规格的小型轻量化铰接支撑场景，作为小载荷铰接连接结构使用。从实际使用功能来看，该部件承担副翼与机翼主体的连接支撑作用，上端带通孔的筒状结构为铰接安装位，可穿入铰接销轴实现副翼的转动自由度，保证副翼能够按照操控指令完成偏转动作，为航模飞行提供滚转力矩的传递支撑；下端带两个安装孔的平板底座为固定端，可通过紧固件与机翼内部的安装基面贴合锁紧，将副翼传递的气动载荷均匀分散到机翼基体上，避免局部应力集中导致的连接失效。设计过程中采用了生成式拓扑优化思路，

　　结合实际使用场景的载荷边界进行结构迭代：首先明确该部件的载荷特性，航模副翼在飞行过程中承受的气动载荷较小，且整体安装空间受限，因此在保证结构强度满足使用要求的前提下，尽可能去除非承载区域的材料，实现部件的轻量化设计，降低航模的整机重量。最终成型的支撑臂部分采用流线型变截面过渡结构，从上端铰接筒到下端安装底座之间的支撑筋条按照载荷传递路径分布，既避免了直角过渡带来的应力集中问题，也减少了不必要的材料堆积，整体结构重量远低于同尺寸的等截面实体支撑件。从安装边界尺寸来看，下端安装底座为矩形平板结构，两个安装孔对称分布在底座两侧，孔位间距适配常规小型航模机翼内部的安装预留孔位，安装时底座平面与机翼安装基面完全贴合，保证连接的稳定性；

　　上端铰接筒的内孔直径适配常规航模副翼铰接销轴的尺寸，筒身长度与副翼铰接位的安装宽度匹配，穿入销轴后不会出现轴向窜动问题；支撑臂的整体高度根据副翼与机翼基面的安装间距确定，安装完成后副翼的转动行程范围内不会与支撑臂、机翼结构发生运动干涉，保证副翼偏转角度满足操控要求。考虑到实际制作场景，该结构适配光固化成型工艺的制作要求，所有结构面均设置了合理的脱模斜度，不存在倒扣、封闭空腔等无法直接成型的结构，打印完成后仅需去除少量支撑即可进行装配使用；同时结构的壁厚均匀，采用熔融沉积成型工艺制作时也不会出现严重的翘曲变形问题，能够满足个人用户自行制作替换件的需求。实际装配使用时，首先将下端底座通过微型螺丝固定在机翼预设的安装位置，

　　确认底座贴合无松动后，将副翼的铰接耳片与上端铰接筒对齐，穿入铰接销轴并锁紧轴向限位件，随后手动拨动副翼检查转动顺畅度，确认无卡滞、无干涉后即可完成装配，飞行过程中该结构能够稳定传递副翼的气动载荷，不会出现明显的形变或断裂问题，完全满足小型航模的使用强度要求。
