适配X220机型的无人机专用着陆支撑腿结构

　　这款着陆支撑结构主要面向小型多旋翼无人机的起降作业场景，适配X220规格的穿越机或航拍无人机机架，也可兼容同安装孔距的其他类小型无人机机架，核心作用是在无人机降落过程中吸收落地冲击，避免机身底部的飞控、电池、摄像头等核心元器件直接接触地面造成磕碰损伤，同时在无人机静置停放时提供稳定的支撑，防止机身侧翻倾倒。

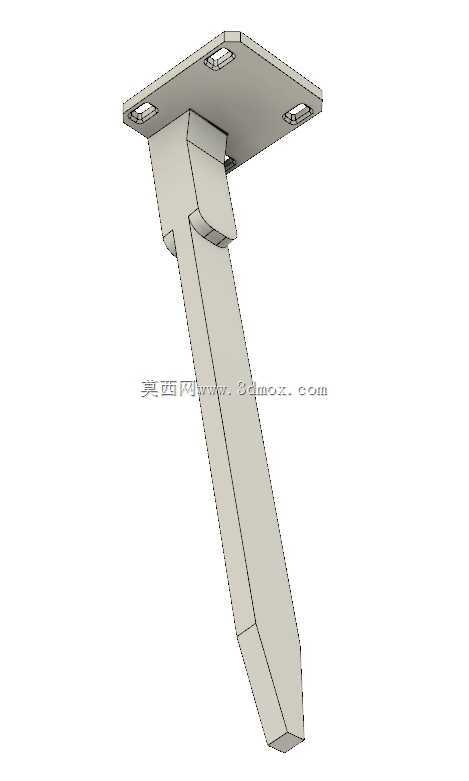

　　从结构设计逻辑来看，整体采用一体化的L型承载布局，上部为方形安装法兰板，板上预留四个对称分布的安装孔位，孔位间距完全匹配X220机架的底部安装孔距，安装时可直接通过扎带穿过孔位将支腿与机架底部纵梁绑定固定，无需额外设计定制转接件，也不需要对原有机架进行打孔、切割等二次加工，安装操作门槛低，普通航模玩家也可快速完成装配。支腿主体采用变截面的斜向支撑设计，从法兰板连接处向下逐步收窄，整体向外倾斜一定角度，一方面扩大了支撑底面的范围，提升停放时的抗侧翻能力，另一方面斜向的梁结构在承受落地冲击时可通过微小的结构形变吸收部分冲击能量，降低传递到机架的冲击力。

　　在功能特性层面，该结构优先考虑了轻量化与刚度的平衡，支腿主体采用中空的薄壁截面设计，在保证整体承载刚度的前提下尽可能降低结构自重，避免给无人机带来过多的额外负载影响飞行续航。针对实际使用中最受关注的支腿刚度问题，结构在法兰板与支腿梁的连接位置做了局部加厚的加强筋设计，筋位沿着支腿梁的受力方向延伸，有效避免降落时连接位置出现应力集中导致的断裂问题。实际使用验证中，采用ABS或PETG材料通过FDM工艺3D打印制作的支腿，可承受常规飞行高度下的正常降落冲击，不会出现明显的弯折或断裂问题，完全满足日常飞行起降的使用需求。

　　从安装边界尺寸来看，上部安装法兰板的外形尺寸略大于X220机架底部的安装区域，四个安装孔的中心距与机架底部碳管的间距完全匹配，支腿向下延伸的长度经过适配，安装完成后支腿底部距离机架底部的高度可保证机身搭载的常规尺寸摄像头、天线等突出部件不会接触地面，同时支腿向外倾斜的角度不会超出无人机螺旋桨的旋转直径范围，不会在飞行过程中与螺旋桨发生干涉。支腿底部为平切端面，接触地面时可提供足够的支撑面积，在平整的水泥地、草地、塑胶跑道等常规起降场地都可稳定停放，不会出现支腿下陷或打滑的问题。

　　在实际应用中，这类支腿结构除了适配原厂X220机架外，对于其他采用类似底部碳管布局、安装孔距接近的小型无人机机架，也可通过调整扎带绑定位置实现适配安装，具备一定的通用适配性。结构整体没有复杂的曲面或倒扣特征，不管是3D打印制作还是采用注塑工艺批量生产都具备较好的工艺性，打印制作时无需添加大量支撑，后期处理工作量小，制作成本低。针对不同的起飞重量需求，还可通过调整支腿的壁厚、加强筋的尺寸来调整整体承载能力，适配不同起飞重量的机型改装需求。
