台式小型实验室离心机结构设计方案

　　这款台式离心设备的结构设计，核心围绕小体量样本分离场景的实际使用需求展开，日常可覆盖生物实验室样本分层、化学试剂固液分离、小剂量混合液组分拆分等常规作业场景，相比大型工业离心设备，它的占地空间更小，适配常规实验台的摆放要求，不需要额外预留大型安装工位，适合小体量作业空间的使用需求。

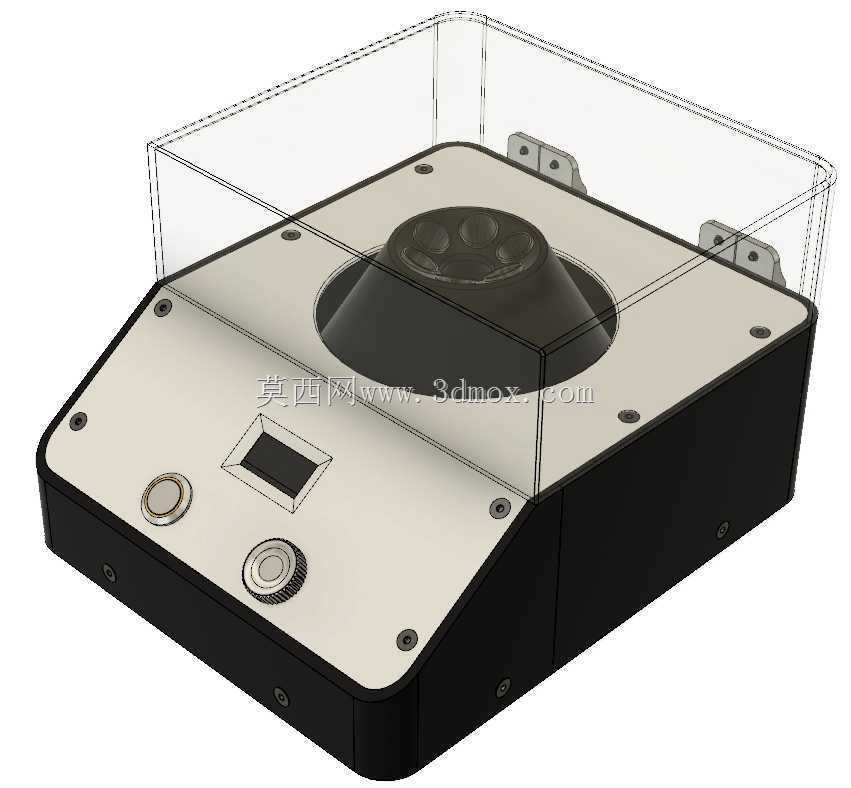

　　从功能结构来看，设备上部设置透明防护外罩，采用透明硬质材质制作，作业过程中可直接观察内部转子的运转状态，同时防护罩具备足够的结构强度，能够在转子意外失衡时起到防护阻隔作用，避免内部构件飞出造成安全隐患，防护罩与底座的衔接位置设置定位卡扣结构，设备启动前需确认防护罩完全扣合到位，才能触发内部的安全启动回路，从结构层面规避开盖运行的安全风险。设备底座上部的操作面板区域，集成了状态显示窗口与两个操作旋钮，分别对应转速调节与运行时长控制，旋钮采用防滑滚花设计，操作时的阻尼反馈清晰，便于操作人员精准调整参数，显示窗口可实时反馈当前运行转速、剩余运行时长等关键状态信息，不需要额外外接显示设备。

　　内部的转子安装位采用锥面配合结构，可适配不同规格的试管支架，更换支架时不需要额外的专用工具，对准锥面压入即可完成定位，配合锁紧压片可保证高速运转过程中支架不会出现松脱偏移。设计过程中针对底座的配重做了针对性优化，核心驱动部件安装在底座的几何中心位置，底座下部预留了配重块的安装空间，可根据实际选用的转子重量调整配重块的配置，降低高速运转时的整机振动幅度，避免作业过程中设备在台面上出现移位。底座外壳采用弯折钣金拼接结构，各拼接边采用内折边设计，没有外露的尖锐边角，外壳表面做哑光喷塑处理，日常清洁时可直接使用中性试剂擦拭，不会残留污渍也不容易产生划痕。

　　设备的整体外形采用方正切角设计，四个边角做圆弧过渡处理，避免日常搬运、操作过程中磕碰划伤操作人员，整体安装边界控制在常规实验台的有效承载范围内，底部设置四个橡胶减震脚垫，脚垫高度可微调，即使放置在存在轻微平面度误差的台面上，也可以通过调整脚垫高度保证设备处于水平状态，减少运转时的共振噪音。驱动部分的安装支架采用钣金折弯成型，支架上预留了多组安装孔位，可适配不同规格的驱动单元安装需求，不需要重新加工支架即可完成驱动部件的替换，降低后期的维护改造成本。转子区域的上部设置导流坡面，若出现样本管破裂漏液的情况，漏出的液体会顺着坡面流向底座边缘的集液槽，不会直接渗入驱动部件内部造成电路短路，集液槽采用可拆卸结构，日常清洁时可直接取出清理残留废液。

　　考虑到小体量使用场景的维护需求，设备的外壳拼接采用少量标准紧固件连接，拆卸上层面板即可接触到内部的驱动与电路部件，不需要拆解整机结构即可完成常规的线路检查、部件更换作业。设备的控制电路部分安装在独立的隔舱内，隔舱与驱动区域做密封分隔，避免运转过程中产生的碳粉、灰尘进入电路舱造成元件接触不良。转子的动平衡调校预留了调整余量，更换不同规格的试管支架后，可通过转子上的平衡螺钉微调动平衡，保证不同负载下都能平稳运转。防护罩的铰接位置设置阻尼结构，掀开防护罩后可稳定停留在任意开启角度，不会出现自动回落砸手的情况，关闭时仅需轻推即可到位，配合周边的密封胶条，可降低运转过程中的气流噪音外泄。
