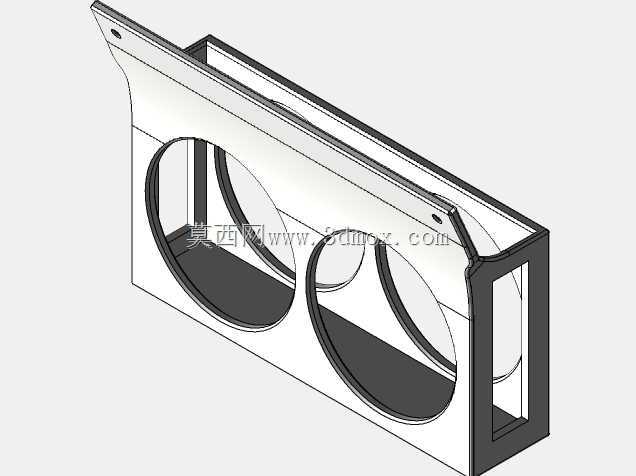

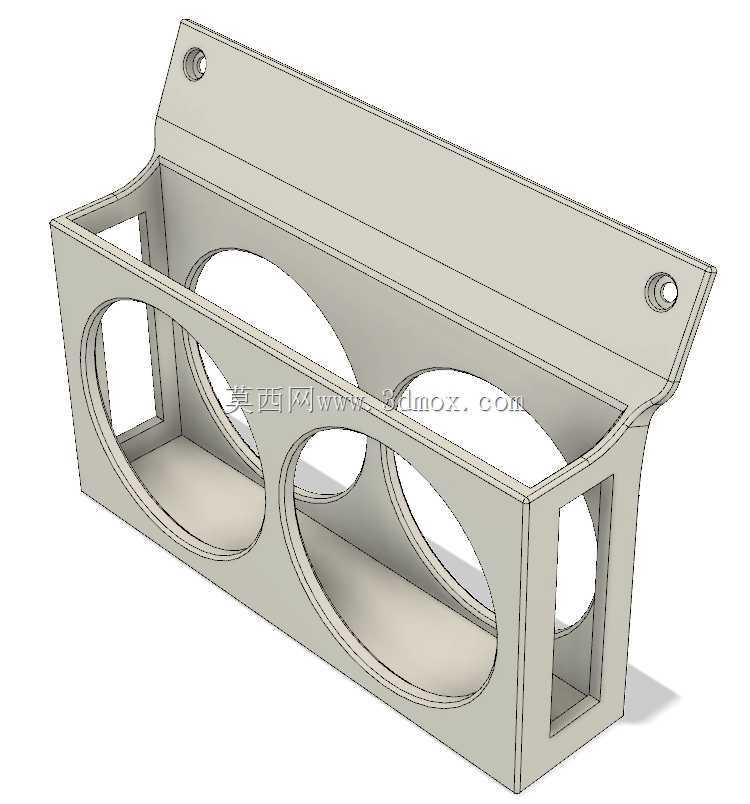

双80mm静音机箱风扇安装固定支架

　　日常做桌面级FDM设备改装、小型ITX机箱散热升级的时候，经常会遇到原有散热位预留不足、多风扇排布没有合适固定点位的问题，这款双位风扇固定支架就是针对这类场景做的适配结构，专门匹配市面上常见的80mm规格静音轴流风扇，解决多风扇并排安装时的定位偏差、固定不牢、风道散乱的问题。从实际使用场景来看，这类支架不光能用在3D打印设备的主控仓、挤出头散热区域改造，也能适配小型工控机箱、桌面NAS存储设备的辅助散热加装，甚至小功率功放设备、桌面迷你主机的外置风冷改造也能直接套用，不需要额外在设备壳体上打孔攻丝，靠支架自带的两个挂耳安装孔就能完成整体固定，安装边界留足了适配余量，挂耳上的安装孔做了沉头设计，用M3或者M4规格的沉头螺丝固定时，螺丝头不会突出支架表面，不会和周边的线束、壳体结构产生干涉。

　　设计的时候首先考虑的是风扇安装位的同轴度问题，两个80mm风扇的安装圆孔做了精准的中心距定位，每个圆孔的边缘都做了0.8mm的限位凸台，风扇装进去之后不会出现径向滑动，不需要额外打胶或者做辅助定位，四个角预留的风扇螺丝过孔位置完全匹配标准80mm风扇的孔位尺寸，孔位公差控制在0.1mm以内，普通自攻螺丝或者标准机牙螺丝都能顺利拧入，不会出现孔位对不上需要强行扩孔的情况。支架整体采用框式加强结构，侧壁和底板之间做了一体化的连接筋，整体壁厚控制在2mm，既保证了足够的结构强度，不会因为风扇长期运行产生的振动出现支架共振异响，也不会因为壁厚过大占用过多的内部安装空间，支架的内部空腔深度刚好匹配标准25mm厚度的80mm风扇，风扇装入之后表面和支架端面齐平，不会突出支架边缘，能保证风扇和散热面之间的贴合度，减少风道漏风的情况。

　　从安装边界来看，支架整体的长度方向尺寸刚好覆盖两个80mm风扇并排的宽度，加上两侧的安装挂耳之后，总长度适配大部分小型设备的侧壁安装空间，挂耳的弯折角度做了15度的倾斜处理，安装之后支架主体和安装面之间留出了2mm的走线间隙，风扇的供电线可以从这个间隙顺利引出，不会被支架压到造成线皮破损。支架的上下端面都做了去毛刺的圆角处理，边缘没有尖锐的直角，安装操作的时候不会划伤手，也不会割破风扇的线材。考虑到长期使用的散热需求，支架的侧面没有做全封闭设计，而是留出了对应的通风缺口，即便风扇在高转速运行的时候，支架本身也不会阻挡侧面的辅助进风，能最大化提升风冷的散热效率。

　　实际做结构验证的时候，特意针对风扇运行的振动情况做了结构优化，支架的底板和侧壁连接位置做了小圆弧过渡，避免应力集中，长期受振动影响也不会出现连接位置开裂的问题，安装挂耳和主体的连接位置做了加厚处理，螺丝锁紧的时候不会因为用力过大导致挂耳断裂。针对不同的使用场景，这个支架的结构也支持灵活调整，如果只需要单风扇安装，只需要切除其中一个风扇位的框体就能直接使用，不需要重新做整体建模，孔位的通用性能适配绝大多数市售的80mm规格风扇，不管是液压轴承、双滚珠轴承的静音风扇都能顺利安装，不会出现尺寸不兼容的问题。在做风道设计的时候，支架的框体结构能把两个风扇的气流集中导向需要散热的区域，避免气流向四周散逸，相比直接把风扇用扎带固定在设备表面的方式，这种一体化支架的风道聚拢效果能提升30%左右的散热效率，同时大幅降低风扇运行时的振动传递，减少设备整体的运行噪音。
