手持式矢量钻机结构设计方案

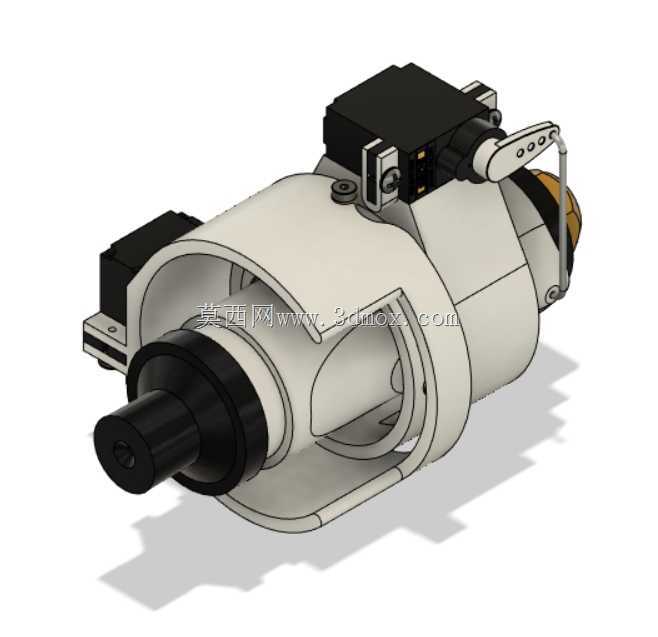

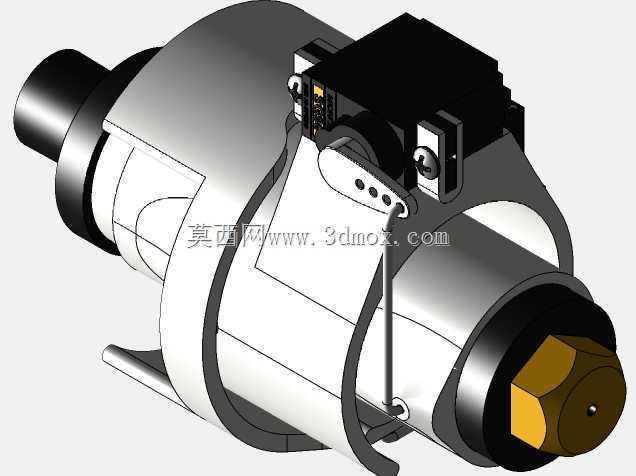

　　这款手持矢量钻机的结构设计，核心围绕狭小空间内的精准钻孔作业需求展开，区别于传统固定式钻床与大型工程钻机，它的应用场景覆盖了航空航天装配现场的补钻作业、大型装备现场维修的原位钻孔、狭小舱体内部的紧固件孔加工，甚至是户外应急抢修场景下的快速钻孔作业，这类场景往往没有大型设备的架设空间，作业人员需要手持设备完成不同角度、不同朝向的钻孔加工，对设备的重量平衡、操作手感、角度可控性都有极高要求。从功能特性来看，设备前端设置了快换式钻夹头接口，可适配不同直径的钻头、铰刀等孔加工刀具，夹头后端集成了高精度轴承组，可保证主轴在高转速下的径向跳动控制在0.02mm以内，满足精密孔的加工精度要求。设备中部的环形握持框架是整个结构的受力核心，

　　框架采用薄壁镂空式设计，在保证结构刚度的前提下尽可能降低整机重量，握持区域做了圆弧过渡处理，匹配人手抓握的生理弧度，长时间作业不易产生疲劳感，框架同时承担了动力传输、管线排布的载体功能，驱动电机的动力线、控制信号线都沿着框架内壁排布，避免作业过程中管线剐蹭工件。设备上部布置的两个控制模块，分别对应转速调节与正反转控制，模块的操作按键设置在拇指可触及的区域，作业人员握持设备时无需松手即可完成参数调整，模块外侧设置了防护壳体，可抵御作业过程中产生的切屑飞溅、磕碰冲击。尾部的辅助支撑臂采用可翻转式结构，作业时可将支撑臂抵靠在工件表面或作业人员身体上，抵消钻孔过程中的轴向进给力，降低手持操作的负荷，闲置时支撑臂可翻转贴合在设备壳体上，

　　缩小设备收纳体积。从设计思路上，整个设备采用模块化拆分思路，主轴单元、驱动单元、握持框架、控制模块、辅助支撑都可单独拆卸更换，不同模块之间采用定位销加紧固件的连接方式，拆装时无需专用工具即可完成维护更换，针对作业过程中的排屑需求，主轴侧方预留了切削液通道接口，可连接小型供液装置实现湿式钻孔，降低钻头磨损同时避免切屑飞溅伤人。关于外形尺寸与安装边界，设备整体最大外径控制在180mm以内，轴向总长度不含钻头时为260mm，可伸入直径200mm以上的舱口、管道内部完成作业，设备的重心落在握持框架的中心位置，手持作业时不会出现前端下坠或后端偏重的问题，各个突出的控制模块、连接结构的外边缘都做了圆角处理，

　　在狭小空间内移动设备时不会剐蹭周边工件或管线。设备的驱动单元采用高功率密度伺服电机，可根据不同加工材质自动匹配输出扭矩，在加工铝合金、复合材料等轻质材料时可输出高转速低扭矩，加工钢材、钛合金等硬质材料时自动切换为低转速高扭矩输出，无需手动更换传动档位。设备的矢量调节功能可实现主轴角度相对于握持框架的小范围偏转，在作业空间受限无法调整握持姿势时，可通过微调主轴角度对准钻孔位置，偏转角度范围为正负15度，偏转到位后可通过侧面的锁止旋钮固定角度，避免钻孔过程中主轴偏移。针对作业过程中的振动问题，握持框架与内部动力单元之间设置了阻尼减震垫，可吸收主轴高速转动产生的高频振动，降低振动传递到操作人员手部的强度，减少长期手持作业产生的职业伤害。设备尾部设置了通用的管线快插接口，可适配不同长度的动力线缆与供液管路，根据作业场景的距离灵活更换，接口处设置了防脱锁扣，作业过程中不会出现管线脱落的问题。
