小型快装球形调节锁紧支撑座结构

项目分类:通用五金配件 发布时间:2021-12-19 ID:463037
  • 小型快装球形调节锁紧支撑座结构
  • 小型快装球形调节锁紧支撑座结构

  这类球形调节锁紧结构,在小型工装定位、光学检测支架、便携摄影支撑、桌面实验装夹场景里的应用频次非常高,核心是依托球面副的多自由度转动特性,实现被支撑件的角度快速调整,再通过顶部的旋压锁紧结构完成角度固定,相比传统的多轴铰接调节结构,零件数量更少,调节无死角,锁紧后无松动间隙,在小负载支撑场景里的实用性远高于多节铰接支架。

  从实际使用场景来看,这类结构常被用在小型传感器安装支架、桌面相机云台、工装检具的辅助支撑、小型激光指示器的角度调节座上,负载范围通常在5kg以内,适合需要频繁调整角度、快速锁定位置的工位,比如生产线旁的视觉检测相机安装,用这类球头结构可以在几分钟内完成相机的俯仰、偏转角度调整,锁紧后不会因为设备运行的微振动出现角度偏移;在桌面级3D打印的辅助耗材架、小型散热风扇的角度调节上,这类结构也能实现任意角度悬停,不需要额外拧动多个锁紧旋钮。

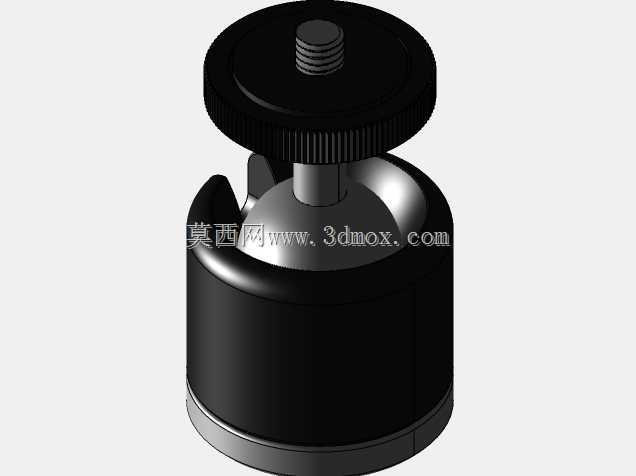

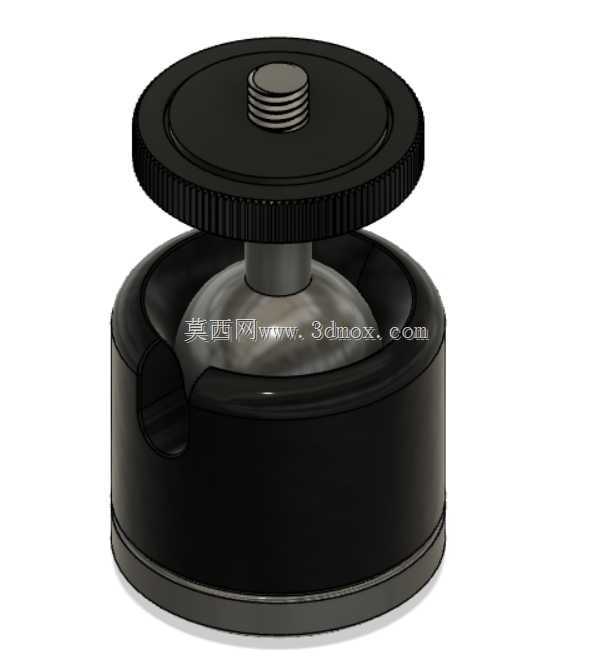

  结构设计上,下部的基座是带内锥面的容纳腔,内部放置高精度钢质球头,球头上部连接带外螺纹的调节柱,顶部的旋盖带滚花防滑结构,旋盖和基座之间通过细牙螺纹连接,当顺时针转动顶部旋盖时,旋盖下端面会向下施压,带动内锥面的锁紧环抱紧中间的钢球,依靠锥面的挤压力和球面的静摩擦力实现角度锁定,反向旋松旋盖时,锁紧环松开,球头可以在锥面腔内实现±35°范围内的任意角度转动,转动阻尼可以通过旋盖的预紧程度调整,既不会太松导致支撑件下垂,也不会太紧导致调节费力。

  设计过程中需要重点关注几个配合尺寸:首先是球头和内锥腔的配合间隙,单边间隙控制在0.02-0.05mm之间,间隙过大会导致锁紧后存在旷量,角度定位精度下降,间隙过小会导致球头转动卡涩,长期使用后出现磨损抱死;其次是顶部螺纹的选型,优先选用螺距0.75mm的细牙螺纹,细牙螺纹的自锁性更好,锁紧后不会因为振动出现松脱,螺纹的有效旋合长度不小于8mm,保证锁紧时有足够的压紧力;基座底部的安装边界,通常设计成直径50mm左右的圆柱底座,底座上可以预留2个M3的安装螺丝孔,方便固定在工作台面或者支架型材上,顶部的连接螺柱选用标准1/4英寸通用连接螺纹,兼容市面上绝大多数相机、传感器、小型工装的安装接口,不需要额外制作转接头。

  外形尺寸上,这类小型球头座的整体高度控制在45mm左右,最大外径48mm,顶部旋盖的外径和基座外径保持一致,旋盖外圈的滚花采用直纹滚花,滚花深度0.3mm,方便徒手操作时增加摩擦力,不需要借助扳手就能完成锁紧操作;球头的直径选用22mm的标准钢球,表面粗糙度控制在Ra0.8以下,降低转动时的摩擦阻力,同时提升锁紧时的接触面积,保证摩擦力足够支撑额定负载;基座和旋盖的材质选用硬质铝合金做阳极氧化处理,重量轻且耐磨,内部的锁紧环选用POM工程塑料,既有足够的刚性传递锁紧力,又不会刮伤钢球表面,长期使用也不会出现锈蚀问题。

  在实际选型适配时,需要注意如果应用在有油污、切削液飞溅的车间场景,可以在球头和基座的配合缝隙处增加一个薄的橡胶防尘圈,避免杂质进入球面配合面导致转动卡涩;如果需要更大的负载能力,可以等比例放大球头直径和基座尺寸,将连接螺纹换成M6或者M8规格,锁紧螺纹换成更粗的细牙螺纹,就能适配10-15kg的负载场景,整体结构原理不需要做改动,只需要按比例缩放各部分尺寸、校核螺纹和锁紧接触面的强度即可。这类结构的零件加工难度低,所有配合面都是常规的车削加工就能完成,不需要特殊的五轴加工设备,加工成本低,装配时只需要依次放入球头、锁紧环,拧上顶部旋盖就能完成组装,量产时的装配效率非常高,非常适合作为通用五金配件做标准化批量生产,替换传统的多关节调节支架,降低小型支撑调节结构的整体成本。
