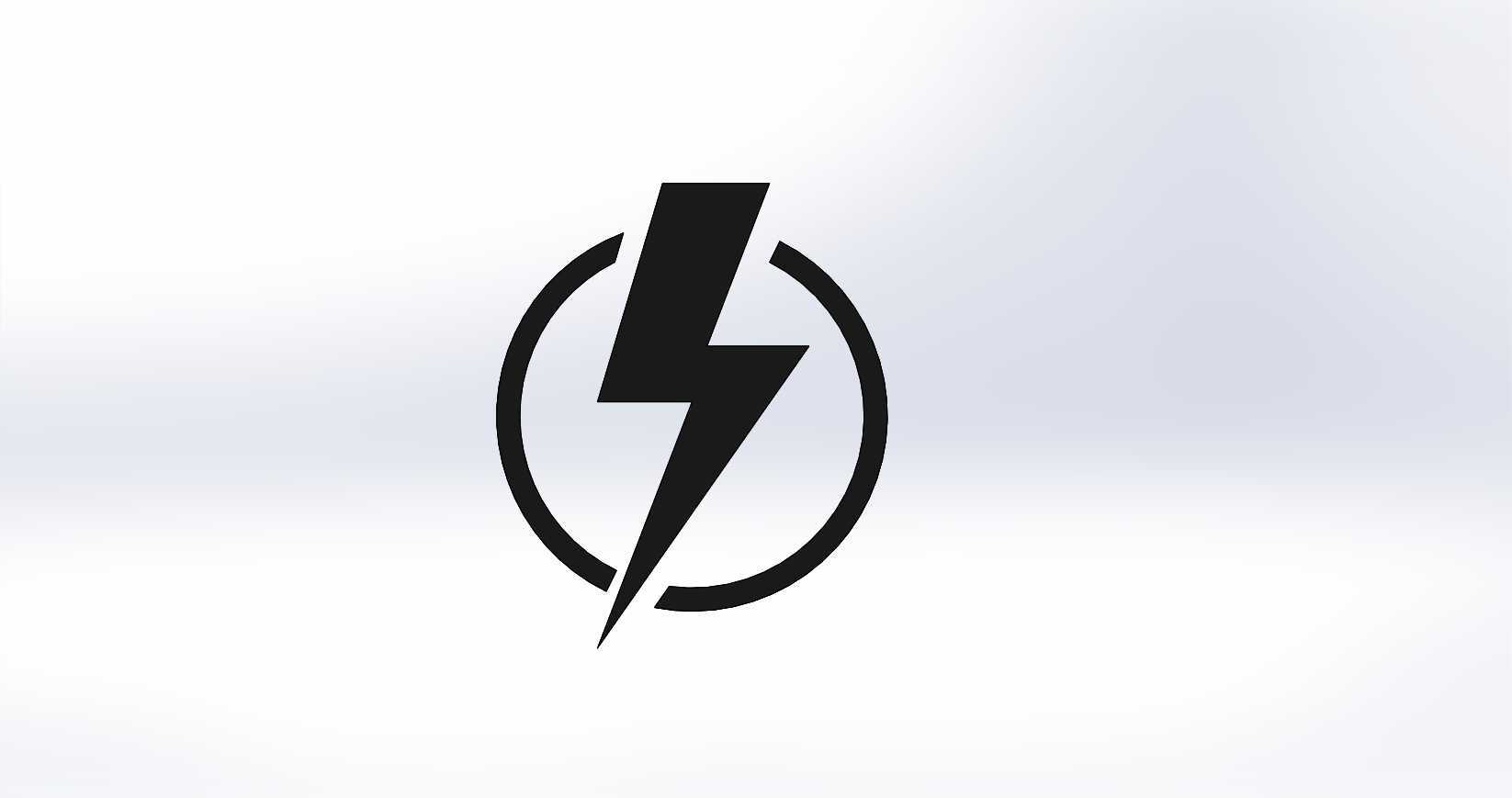

闪电标识环形外框练习三维建模作品

　　本次建模的核心是环形外框搭配内嵌闪电造型的平面标识类结构，这类结构在工业场景中常作为设备警示标识、功能分区提示牌的核心图形元素使用，常见于车间配电区域、高压设备周边、应急供电装置的外壳标识位，也可衍生用于工业产品的功能按键标识、状态提示铭牌的图形基底。从实际应用角度看，这类标识结构多采用薄板冲压、激光切割或者注塑成型的工艺加工，建模时需要优先考虑图形轮廓的闭合性与线条的流畅度，避免后续加工环节出现轮廓断点、尖角应力集中的问题。设计思路上，先确定环形外框的内外径比例，保证环带宽度均匀一致，环带的宽度需要匹配实际安装场景的可视距离，通常在车间环境下，距离3-5米可视的标识，环带宽度不宜小于8mm，否则远距离识别时会出现轮廓模糊的问题。

　　内嵌的闪电造型需要与环形内圈保持均匀的间隙，间隙值通常与环带宽度保持一致，避免局部间隙过小导致加工时出现材料粘连，或者间隙过大导致图形整体松散、识别度下降。闪电造型的折线转角处需要做微小的圆角过渡，一方面是消除冲压或者激光切割时的尖角应力集中，避免薄板件加工后出现翘曲变形，另一方面也能避免安装维护人员触碰标识边缘时被尖角划伤，符合工业产品的安全设计要求。从安装边界来看，这类标识结构通常采用背胶粘贴、螺栓固定或者卡扣安装的方式固定在设备外壳或者墙面，建模时需要在环形外框的对应位置预留安装位，若采用螺栓固定，需要在环形上下或者左右对称位置预留沉头孔，孔位距离环形外边缘的距离需要满足螺栓安装的扳手空间要求，通常不小于10mm；

　　若采用背胶粘贴，需要保证环形外框的背面为完整平面，无凸起或者凹陷结构，保证粘贴时的贴合度，避免长期使用后出现边角起翘脱落的问题。建模过程中，需要重点控制闪电造型与环形内圈的位置对中度，保证闪电的竖向中心线与环形的竖向中心线完全重合，避免图形出现偏斜，影响视觉识别效果。线条的曲率处理上，环形外框为标准正圆结构，建模时需要保证圆的轮廓度公差控制在0.1mm以内，避免加工后出现椭圆变形；闪电造型的斜线段需要保持平直，转角处的过渡圆角半径统一，保证图形整体的视觉协调性。这类结构虽然属于基础建模练习范畴，但对应的实际工业应用场景十分广泛，小到设备操作面板上的电源提示标识，大到车间高压区域的大型警示标牌，核心图形逻辑都与该结构一致，

　　建模时养成的轮廓控制、间隙均匀性、工艺圆角预留、安装位匹配的设计习惯，能够直接迁移到各类工业标识、钣金装饰件、设备铭牌的实际设计工作中，避免后续生产环节出现加工不良、安装错位、识别度不足等实际问题。在实际选型应用中，若该图形用于户外设备标识，还需要在建模时考虑表面的防水檐结构，在环形外框的上边缘做微小的斜度设计，避免雨水积存在标识表面，影响标识的长期清晰度；若用于设备内部的电气元件标识，可适当缩小整体尺寸，匹配元件的安装空间，同时保证图形的最小线条宽度不小于1mm，满足丝印或者激光打标的工艺要求。
