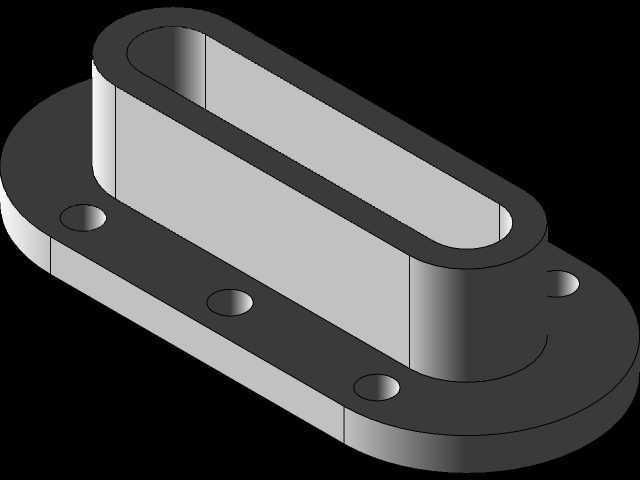

腰型法兰带安装孔长筒式基座结构件

　　这类带腰型法兰底座的长筒支撑构件，在轻工输送线、小型物料分选设备的导向通道段应用十分普遍，很多时候作为物料滑落的导向通道外围支撑，或是作为线性滑动模组的外置防护基座使用，区别于常规圆形法兰的筒体结构，腰型的截面设计刚好适配长条形的物料通行或者长行程滑块的运动空间，不会出现圆形筒体占用多余横向安装空间的问题。从实际安装场景来看，底部法兰盘上均匀分布的四个沉头安装孔，刚好匹配常规M6或者M8的内六角圆柱头螺钉，沉孔的深度设计能够保证螺钉安装后头部完全没入法兰盘面，不会出现凸起干涉上部筒体对接其他构件的情况，法兰盘的两端做了半圆过渡，没有尖锐的直角棱边，一方面是减少安装时的磕碰划伤风险，另一方面在设备定期清洁擦拭的时候，

　　不会有直角位置积存油污或者物料碎屑，适配食品、医药类外围输送设备的卫生清洁要求。筒体部分和底部法兰采用一体化的结构设计，没有拼接焊缝，从建模逻辑来看是先绘制腰型的截面轮廓，拉伸得到底部法兰的基础厚度，再在法兰上表面对齐腰型轮廓拉伸筒体高度，之后对筒体和法兰的衔接位置做等半径的圆角过渡，避免直角位置的应力集中——毕竟这类构件很多时候要承受上部对接构件的竖向载荷，还有物料通行时的侧向摩擦冲击力，衔接位置的圆角能够把集中应力分散到更大的接触面上，长期使用不会出现焊缝开裂或者直角位置断裂的问题。筒体的壁厚设计保持均匀一致，整个周圈的壁厚偏差控制在合理范围内，不会出现局部过薄导致受力变形、局部过厚增加不必要重量的问题，内壁做了光滑的面处理，

　　当作为物料导向通道使用时，颗粒状或者小块状的物料滑落过程中不会出现卡滞，也不会因为内壁粗糙刮伤物料表面；如果作为滑动模组的防护基座，均匀的内壁间隙能够给内置的滑动拖链或者线性导轨留出稳定的活动空间，不会出现筒体变形卡滞滑动件的情况。从安装边界来看，底部法兰的总长度要大于筒体的长度，两端伸出的半圆部分刚好布置安装孔，安装时不需要额外加装转接板，直接通过四个螺钉就能把整个构件固定在设备的安装台面或者型材架上，安装孔的位置度公差在建模时就做了约束，四个孔的中心连线和筒体的腰型长轴保持平行，现场安装时只要对齐台面上预加工的对应螺纹孔，就能保证筒体的长轴方向和设备的物料输送方向或者滑块运动方向完全重合，不需要反复调整角度找正。

　　很多新手在做这类构件建模的时候，容易忽略法兰沉孔的深度和螺钉长度的匹配关系，要么沉孔做太浅导致螺钉头突出，要么沉孔钻穿法兰导致安装面不平整，还有的会把筒体和法兰的衔接位置做成直角，实际生产出来的零件在受侧向冲击的时候很容易从根部断裂，这个结构在设计时就把这些现场常见的问题都考虑进去了，沉孔深度预留了0.2mm的安全余量，既保证螺钉头完全沉进去，又不会钻穿法兰的安装接触面，衔接圆角的半径根据筒体壁厚做匹配，大概是壁厚的0.8倍，既能有效分散应力，又不会因为圆角过大导致法兰上表面的有效安装平面被占用太多，影响和上部对接构件的贴合精度。另外筒体的上端面也做了微小的倒角处理，一方面是去除机加工后的毛刺，另一方面在对接上部的端盖或者衔接管路的时候，倒角能够起到导向作用，方便对接件快速定位装配，不会因为端面的锐边刮伤对接件的密封面。这类构件在实际设备维护的时候也很方便，因为是一体化结构，没有多余的拼接零件，拆卸的时候只要拧下底部的四个安装螺钉就能整体取下，不需要拆分多个零件，清洁或者更换的时候效率很高，对于需要定期清理通道内部的生产场景来说，这种结构的实用性远高于拼接式的筒体支座。
