蔡司三坐标测量机用M3内螺纹夹紧螺钉

　　在精密测量领域，三坐标测量机的装夹稳定性直接决定了检测数据的可靠性，尤其是针对小型精密零部件的检测场景，装夹元件的微小形变或定位偏差，都可能导致微米级的测量误差，最终影响工件尺寸合格性判定的准确性。这款适配蔡司测量设备的M3规格内螺纹夹紧螺钉，正是为解决高精度测量场景下的工件可靠装夹需求设计的专用紧固件。

　　从实际应用场景来看，这类夹紧螺钉主要用于三坐标测量机的柔性夹具系统中，配合M3规格的测针转接杆、定位支柱、夹具压块等元件使用，可实现对小型精密冲压件、注塑件、机加工零件的快速装夹固定。不同于普通设备上使用的紧固件，测量夹具用的螺钉需要兼顾装夹刚性与无应力装夹要求——如果螺钉拧紧时产生的侧向力过大，会导致工件发生微形变，使得测量结果偏离工件自由状态下的真实尺寸；如果夹紧力不足，测量过程中测针接触工件时产生的微小推力会让工件发生位移，直接导致测量数据失效。这款螺钉的结构设计正是围绕这一核心需求展开。

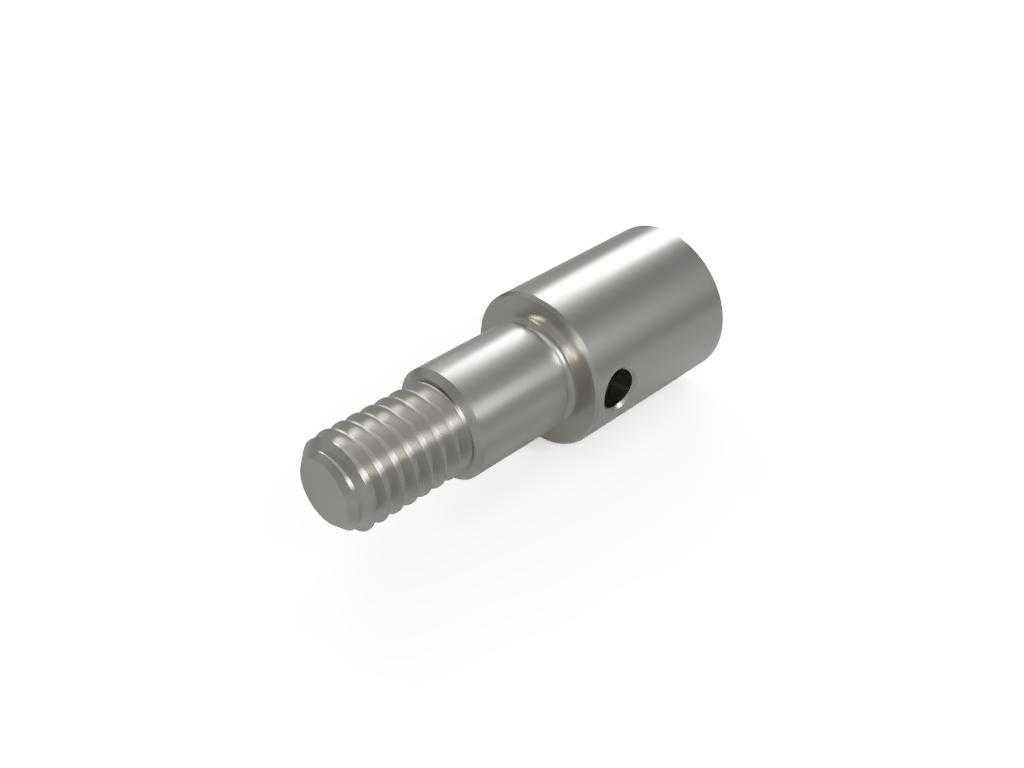

　　观察其结构特征，螺钉一端为标准M3外螺纹段，螺纹精度满足测量夹具的互换性要求，可直接适配现有蔡司测量夹具系统的标准螺纹孔，无需额外加工转接；中间为光轴定位段，直径与螺纹大径形成合理的尺寸差，安装时可穿过夹具压块的过孔，实现径向定位，避免压块在装夹过程中发生偏摆；另一端为带径向通孔的圆柱段，这个通孔是专门为拧紧操作设计的，可使用细杆穿过通孔施加扭矩，相比普通一字或十字槽螺钉，这种结构不会在拧紧时产生槽口滑牙问题，也能更精准地控制拧紧力矩，避免过大的夹紧力传递到工件上。

　　从设计思路上看，这款螺钉没有采用标准内六角或外六角头结构，是充分考虑了测量夹具的安装空间限制：三坐标测量机的夹具安装空间通常较为紧凑，尤其是在多工位组合装夹时，相邻夹具元件之间的间隙很小，普通扳手或内六角扳手难以操作，而采用侧孔拧紧的方式，只需一根直径匹配的细金属杆即可完成拧紧操作，在狭小空间内的操作便利性远优于常规头型的螺钉。同时，螺钉整体采用高强度不锈钢材质加工，表面经过钝化处理，既具备足够的刚性保证长期使用不发生形变，也不会因为锈蚀导致螺纹配合卡滞，适配计量实验室恒温恒湿的使用环境。

　　关于安装边界尺寸，这款螺钉的光轴段长度为8mm，光轴直径为3mm，可适配厚度不超过6mm的夹具压块，保证拧紧后螺纹啮合长度不低于3倍螺距，满足夹紧力的传递要求；尾部圆柱段直径为3mm，径向通孔直径为1mm，操作时使用直径1mm以下的操作杆即可，不会与相邻的夹具元件发生干涉。在实际装夹使用时，需要注意螺纹拧入深度不低于3mm，保证连接刚性，同时拧紧力矩控制在0.2N·m以内，避免夹紧力过大导致夹具变形或工件产生装夹应力。

　　在日常的测量工作中，这类小尺寸的夹紧螺钉属于易损耗的夹具配件，多次反复拧紧拧出后，螺纹段可能会产生微小磨损，或者侧孔因为操作不当产生变形，需要定期检查更换，保证装夹的一致性。相比普通的标准螺钉，这款专门针对测量场景设计的夹紧螺钉，在尺寸精度、结构适配性、操作便利性上都做了针对性优化，能够很好地满足三坐标测量过程中对装夹元件的严苛要求，避免因为夹具元件的问题引入不必要的测量误差，提升检测工作的效率与数据可靠性。
