蔡司M3螺纹连接三坐标测量触针结构

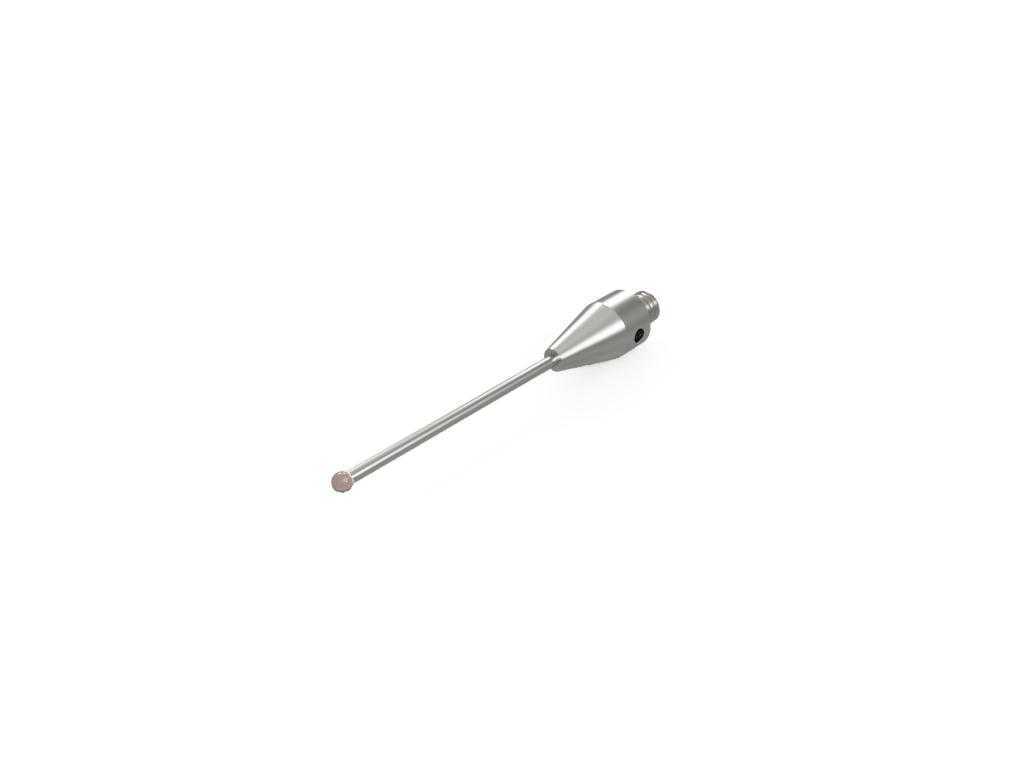

　　在精密几何量检测领域，三坐标测量机作为高精度尺寸形位公差检测的核心设备，其末端执行的接触式测头组件直接决定了测量数据的可靠性，本次涉及的带螺纹连接的测量触针，就是接触式测头系统中直接与被测工件表面接触的核心易耗功能部件。这类触针的应用场景覆盖了模具型腔检测、精密机加工零件尺寸验证、汽车零部件形位公差测量、航空航天薄壁件尺寸校验等多个高精度检测场景，尤其是在需要深入窄槽、小孔、复杂曲面内部进行点位触发测量的工况下，细长杆结构的触针能够规避测头主体与工件的干涉，完成常规测针无法抵达位置的测量作业。从实际使用功能来看，该触针通过顶端的M3外螺纹接口与测头主体的对应内螺纹端口实现刚性连接，安装时仅需按照标准扭矩旋紧即可保证连接刚性，

　　避免测量过程中触针松动带来的触发信号延迟、测量点位偏移问题；触针末端采用红宝石材质的测球，利用红宝石硬度高、耐磨性强、表面粗糙度极低的材料特性，在反复接触工件表面的过程中既能保持测球的圆度精度，又能减少与工件表面的摩擦阻力，避免划伤软质工件表面，同时降低测球磨损带来的直径补偿误差。设计层面上，该触针的杆体采用硬金属材质加工，在保证细长杆结构抗弯刚度的前提下，尽可能缩小杆体直径，减少测量过程中杆体与工件侧壁的剐蹭概率；杆体与顶端螺纹连接座之间采用平滑过渡的锥形结构，既能够分散螺纹连接处的应力集中，避免触针在意外碰撞时从螺纹根部断裂，又能减少连接座位置的结构尺寸，提升触针对狭窄空间的适配能力。从安装边界与尺寸参数来看，

　　该触针总有效测量长度为30mm，测球直径为5mm，杆体直径为1.5mm，连接螺纹规格为标准M3，安装后从测头安装端面到测球中心的伸出长度符合三坐标测量机的测针长度校准规范，使用前仅需在标准球上完成测球直径、测针位置偏移量的校准，即可纳入测量程序进行自动检测作业；杆体上标注的DK1.5、DS1.0参数分别对应杆体直径与测球附近的缩颈尺寸，在进行测量路径规划时，需要根据这些尺寸参数设置足够的安全移动距离，避免测量过程中杆体触碰工件导致触发误信号，甚至造成触针折弯损坏。在实际选型应用中，这类M3螺纹接口的触针适配绝大多数主流品牌的接触式触发测头，除蔡司原厂测头外，也可在同接口规格的其他测头上使用，针对不同的测量场景，可搭配不同长度、

　　不同测球直径的同系列触针完成不同特征的测量：比如测量大平面时可选用更大直径测球的触针降低表面粗糙度对测量结果的影响，测量微小孔特征时则可更换更小测球直径、更细杆体的触针保证探入深度。需要注意的是，这类硬金属杆触针虽然刚性优于陶瓷杆、碳纤维杆触针，但在碰撞后容易出现不可逆的折弯变形，一旦杆体发生弯曲，会直接导致测球中心位置偏移，后续测量数据会出现系统性偏差，因此在日常使用中需要定期检查触针的外观状态，每次更换触针后都要重新完成校准流程，避免失效触针影响测量结果的准确性。
