蔡司M3螺纹三坐标红宝石测针结构设计

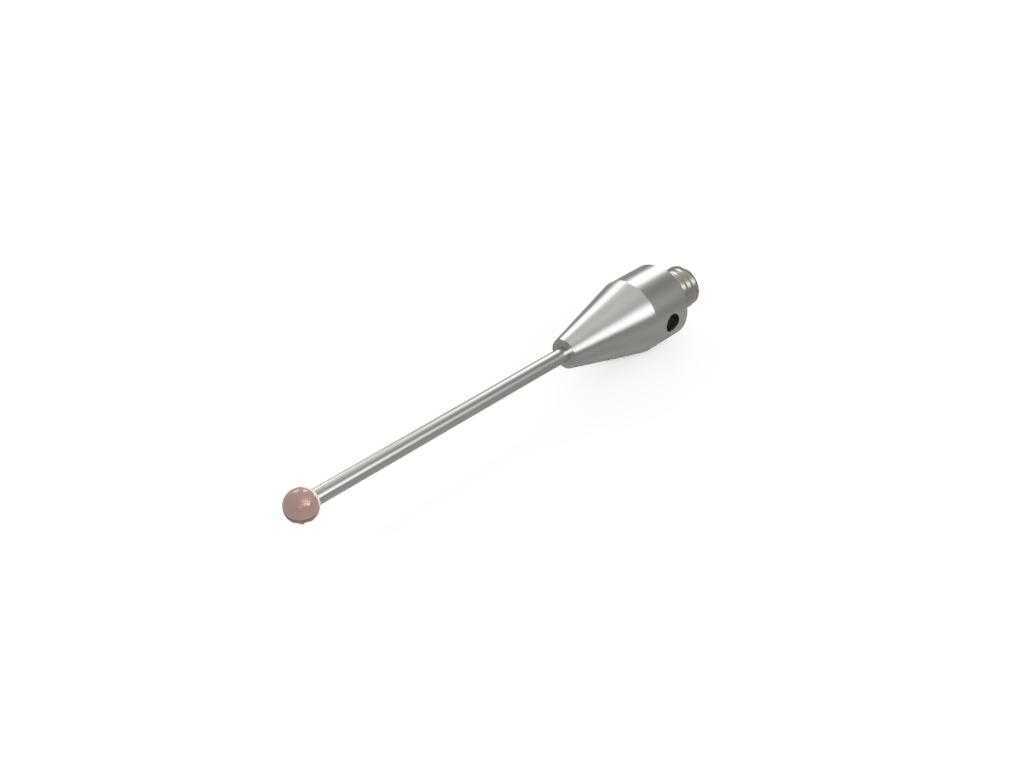

　　在精密尺寸检测领域，三坐标测量机的触针是直接决定测量精度的核心接触部件，这款带M3安装螺纹的测针，主要适配蔡司系列三坐标测量设备，覆盖模具形位公差检测、精密机加工零件尺寸核验、汽车零部件轮廓扫描、航空航天薄壁件点位测量等多类工业检测场景，日常作业中可完成平面度、圆度、位置度、轮廓度等多类形位公差的接触式采集，也能针对深孔、窄槽、微小台阶等常规测头难以触及的结构完成点位触发。从实际使用的需求出发，这款测针的设计首先平衡了刚性与避让需求，测杆采用硬金属材质加工，相比普通不锈钢测杆具备更高的抗弯刚度，在长测深工况下能有效降低测杆挠曲带来的触发误差，同时杆径控制在较细的尺寸区间，可在测量带倒扣、深腔结构的零件时，

　　避免测杆与工件非测量面发生剐蹭干涉，减少测量过程中的误触发概率。测头部分采用红宝石球头设计，红宝石材质具备极高的表面硬度与耐磨性，长期反复接触工件表面也不易出现磨损失圆，能长期维持球头的形位精度，同时红宝石表面摩擦系数低，接触工件瞬间的触发响应更灵敏，不会因为粘滞效应拖移触发点位，影响测量数据的准确性。安装端采用标准M3螺纹接口，这是三坐标测针领域通用的安装规格之一，可直接适配同规格的测针加长杆、测座转接头，无需额外定制转接结构，现场更换测针时只需按照标准扭矩旋紧即可，能快速完成不同测量场景下的测针切换，减少设备停机等待时间。从尺寸边界来看，这款测针的球头直径、测杆有效长度、安装端外露长度都经过精准匹配，

　　球头直径2mm的规格属于通用测量场景的常用尺寸，既可以覆盖大部分常规零件的点位测量，也能进入宽度大于2.5mm的窄槽内部完成测量，不会因为球头过大无法进入测量区域，也不会因为球头过小导致接触应力过大划伤软质工件表面；测杆长度30mm的设计，可满足大部分零件的常规测量深度需求，搭配加长杆使用时也能维持足够的触发精度，安装端的螺纹有效长度经过严格控制，旋入测座后不会出现螺纹外露过长导致的安装松动，也不会因为旋入过深顶坏测座内部的触发机构。设计过程中还充分考虑了动平衡特性，测针整体的同轴度控制在微米级，测杆与安装螺纹、红宝石球头的同轴度偏差极小，在三坐标测量机高速移动触发的过程中，不会因为偏心带来的离心力影响触发精度，

　　即使在连续快速点位测量的工况下，也能维持稳定的测量重复性。实际使用中，这类测针需要搭配对应的测针校准球完成定期校准，补偿球头直径偏差、测杆弯曲变形带来的系统误差，而这款测针的结构设计预留了足够的校准基准，安装后校准过程中可快速完成参数补偿，不需要反复调整安装角度。针对不同的测量场景，这款测针的结构也做了适配优化，比如测量金属零件时，硬金属测杆不会因为切削液的轻微腐蚀出现锈迹，长期使用也能维持表面光洁度，避免杂物附着在测杆上影响测量；测量塑料、橡胶等软质工件时，红宝石球头的光滑表面不会划伤工件表面，也不会粘附工件上的脱模剂、橡胶碎屑，减少测头清洁的频次。从安装适配性来看，除了适配蔡司原厂的三坐标设备，只要是采用M3测针安装接口的通用三坐标测座，都可以兼容使用，不需要修改安装接口尺寸，现场设备的备件通用性更强，不需要单独储备特殊规格的测针备件，降低检测环节的备件管理成本。在结构细节上，安装端的锥面定位结构与测座的定位面紧密贴合，旋紧后可消除螺纹配合的间隙，避免测量过程中测针出现微小窜动，保证每次触发的力值传递路径一致，维持测量数据的稳定性；测杆与安装座的连接部分采用加固结构，即使测量过程中出现轻微的误碰撞，也不容易出现测杆弯折、脱落的情况，相比普通粘接结构的测针具备更长的使用寿命。
