三坐标测量机用M3规格蔡司夹紧螺钉

　　在精密测量领域，三坐标测量机的装夹稳定性直接决定了最终检测数据的可靠性，这类M3规格的蔡司夹紧螺钉，正是适配蔡司三坐标测量装夹系统的核心紧固件之一，日常作业中主要用于将待测工件、测头转接组件或者专用夹具模块锁紧在测量机的工作台基座上，避免测量过程中工件出现微米级的位移，影响形位公差、尺寸精度的检测结果。

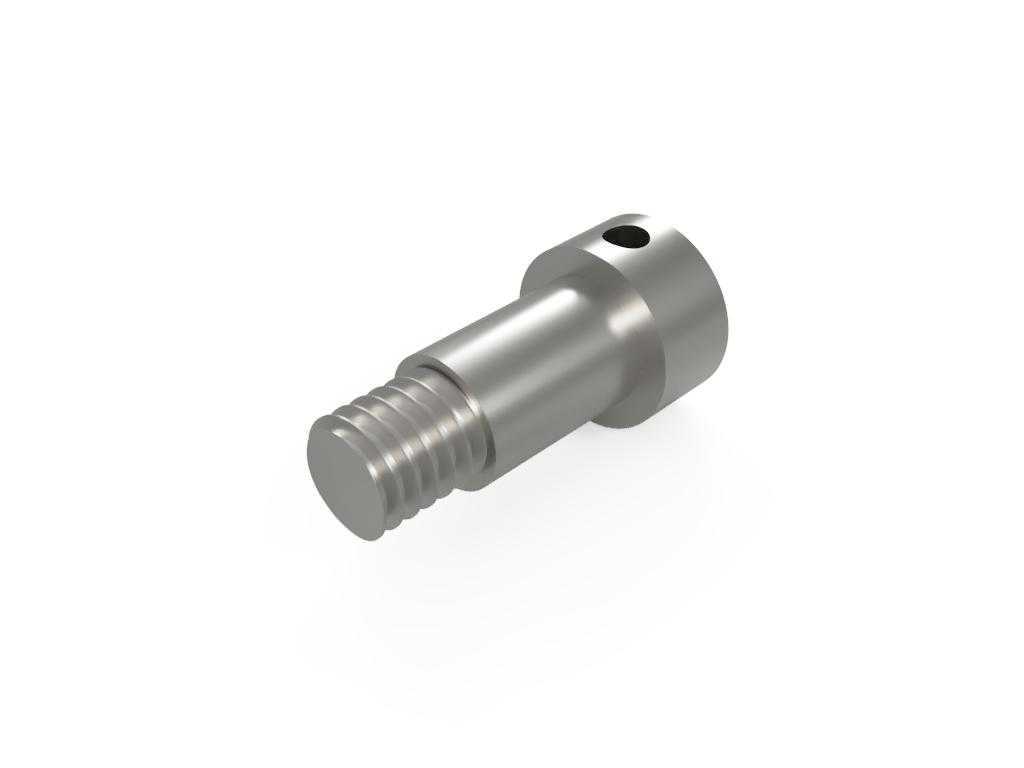

　　从实际使用场景来看，这类螺钉常应用在中小型精密零件的检测装夹环节，比如小型注塑件、精密冲压件、电子连接器结构件的三坐标检测作业中，由于M3螺纹本身属于小规格紧固件，适配的装夹场景多针对重量不超过5kg、外形尺寸偏小的工件，不会出现大规格螺钉装夹时对薄壁工件造成压伤、装夹变形的问题。螺钉头部带横向通孔的设计，是为了配合专用的锁紧杆操作，在测量机工作台的T型槽或者螺纹孔位安装时，不需要额外使用开口扳手或者内六角扳手，只需要将细杆穿入头部通孔即可施加锁紧扭矩，这种操作方式在狭小的装夹空间里优势非常明显，尤其是当多个夹具密集排布在测量工作台上时，普通扳手的操作空间会被相邻夹具遮挡，而这种带孔头部的设计可以从侧向完成锁紧操作，大幅提升装夹效率。

　　设计层面上，这款螺钉的结构做了针对性的功能分区，靠近螺纹段的光轴部分是定位轴颈，安装时这个轴颈会和夹具底座的安装孔形成小间隙配合，保证螺钉锁紧后夹具的位置重复精度控制在0.01mm以内，避免每次装夹后夹具出现位置偏移，减少测量前的坐标系找正时间。头部的圆柱直径比光轴段更大，形成了限位台阶，锁紧时这个台阶面会压紧在夹具的安装沉台上，台阶面和螺钉轴线的垂直度控制在0.005mm以内，保证锁紧后螺钉不会出现偏斜，避免夹具安装后出现倾斜，导致工件装夹基准偏移。头部的通孔位置做了去毛刺处理，不会出现穿入操作杆时卡滞的问题，同时通孔的轴线和螺钉轴线垂直相交，保证施加扭矩时力的方向垂直于螺钉轴线，不会出现侧向分力导致螺钉拧歪、螺纹滑牙的问题。

　　从安装边界来看，这款螺钉的螺纹段长度为8mm，适配的安装板厚度范围在2mm到6mm之间，光轴段的直径为3mm，适配的安装孔直径推荐为3.1mm到3.2mm，既可以保证定位精度，又不会出现安装时卡滞的问题。头部圆柱的直径为6mm，对应的安装沉孔直径需要做到6.2mm以上，沉孔深度不小于2mm，才能保证台阶面完全压紧在安装面上，不会出现虚锁的情况。螺钉整体采用不锈钢材质加工，表面做了钝化处理，在恒温恒湿的测量室环境下长期使用不会出现锈蚀，避免锈屑掉落在三坐标测量机的花岗岩工作台上，划伤工作台表面或者影响气浮导轨的运行精度。

　　实际选型使用时需要注意，这类螺钉的锁紧扭矩不能超过0.6N·m，因为M3的小螺纹本身能承受的锁紧力有限，过大的扭矩会导致螺纹滑牙，甚至会拧坏测量工作台面上的螺纹孔，造成工作台的损坏。如果是装夹非金属材质的工件或者薄壁工件，还需要在螺钉压紧面和工件之间垫上薄铜片或者聚四氟乙烯垫片，避免压伤工件表面，同时也可以起到一定的防松作用，避免测量过程中设备的轻微振动导致螺钉松动。和普通的标准内六角螺钉相比，这款专用夹紧螺钉的定位精度更高，操作空间要求更低，更适配三坐标测量机的精密装夹需求，在批量零件的检测作业中，使用这类专用螺钉可以大幅减少装夹辅助时间，提升测量设备的利用率，同时也能更好地保证装夹一致性，降低人为装夹误差对测量结果的影响。
