蔡司三坐标测量用参考转接板结构

　　在精密尺寸检测环节，三坐标测量机的探针系统适配一直是现场调试的核心痛点，尤其是不同型号测头、加长杆与设备主轴之间的连接精度，直接决定了整台测量设备的重复定位精度与检测数据可靠性，这款参考转接板就是为VAST XXT TL1系列测头配套设计的专用连接定位构件。日常在车间计量室的作业场景里，经常会遇到测头配置切换的需求，比如更换不同长度的探针加长组件、切换不同触发方向的测针模块，或是针对深腔、异形结构件检测时调整测头的安装姿态，这时候转接板的形位公差控制就显得格外关键——如果转接面的平面度超差，哪怕只有几微米的翘曲，都会导致后续测针校准的球心偏移，最终让整批次工件的检测数据出现系统性偏差。从结构设计逻辑来看，

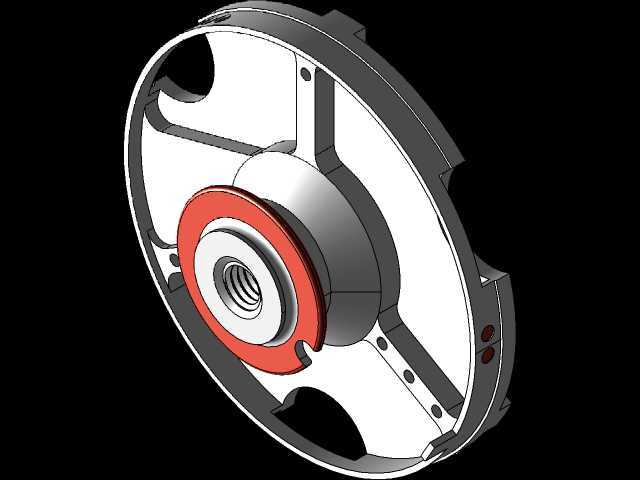

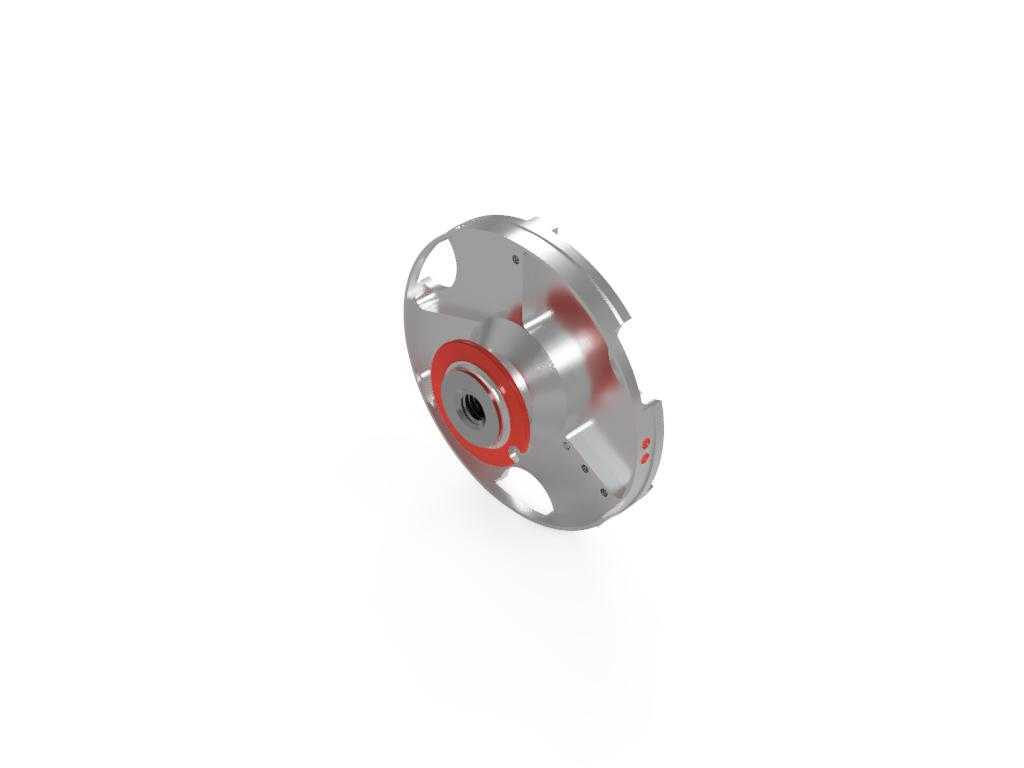

　　这款转接板采用了盘式对称布局，主体外缘做了多段缺口式结构，并非单纯为了减重，更多是为了匹配测量机主轴端的快装卡扣结构，安装时可以直接对准卡槽旋入锁定，不需要额外拧动多颗紧固螺丝，能大幅缩短测头更换后的校准准备时间。中心区域的阶梯孔结构是核心定位基准，内层的精密孔位与测头尾部的定位轴采用小间隙配合，配合面的粗糙度控制在Ra0.8以内，保证装配后测头轴线与主轴轴线的同轴度误差控制在允许范围内；中间层的环形槽用来嵌入密封缓冲胶圈，既可以避免装配时金属面硬接触刮伤基准面，也能在测量机快速移动测头时吸收微小振动，减少测针触发时的信号干扰。转接板上分布的多个小孔并非工艺孔，其中几个是定位销孔，用来和测头端的销柱配合防转，

　　避免测量过程中测头出现周向转动偏移；剩下的小孔是走线通道，测头内部的触发信号线路可以从这些孔位规整穿出，连接到设备主轴的信号接口，避免线路外露在移动过程中剐蹭工件或夹具。从安装边界来看，这款转接板的整体外径适配VAST XXT TL1测头的标准安装接口，安装后突出主轴端面的高度经过严格核算，既不会因为突出过长导致测量深孔时出现主轴干涉，也不会因为厚度不足影响连接结构的刚性——毕竟三坐标测量时测针触发的力虽然很小，但如果转接板刚性不足，触发瞬间的微小形变都会被设备传感器捕捉，最终反映为测量数据的波动。实际使用中，这类转接板还要考虑长期使用的磨损问题，所以主体材质选用了经过时效处理的合金结构钢，表面做了硬化处理，

　　配合面的硬度达到HRC55以上，反复拆装也不会出现基准面磨损起台的问题；外缘的非配合面做了轻量化掏料，在保证整体结构刚性的前提下尽可能降低自身重量，减少测量机主轴Z向的负载，避免Z轴上下移动时因为负载过大出现伺服跟随误差。很多刚接触三坐标调试的工程师容易忽略转接板这类中间连接件的精度影响，往往把校准偏差归咎于测针本身或是设备光栅尺的问题，实际上转接板的安装面清洁度、配合间隙、锁紧力矩都会直接影响测量精度，这款转接板在设计时就把锁紧受力点做了均匀分布，锁紧时不会因为单点受力导致板件出现微形变，哪怕按照标准力矩锁紧，基准面的平面度变化也能控制在1微米以内。针对不同的检测场景，这款转接板还预留了扩展安装位，必要时可以在侧面加装小型辅助测针的固定座，实现一次装夹完成多方向尺寸的检测，不需要反复更换测头配置，对于批量工件的检测环节来说，能有效降低设备的待机校准时间，提升计量室的整体检测效率。在形位公差的设计要求上，转接板两个端面的平行度、中心定位孔与端面的垂直度、销孔的位置度都按照计量级工装的公差等级要求设定，所有公差带都围绕“保证测头安装后回转中心与设备主轴回转中心重合”这个核心目标，没有多余的冗余设计，每一处结构、每一个尺寸都服务于测量精度提升与现场操作便利性的平衡。
