24V电磁执行器驱动控制部件结构

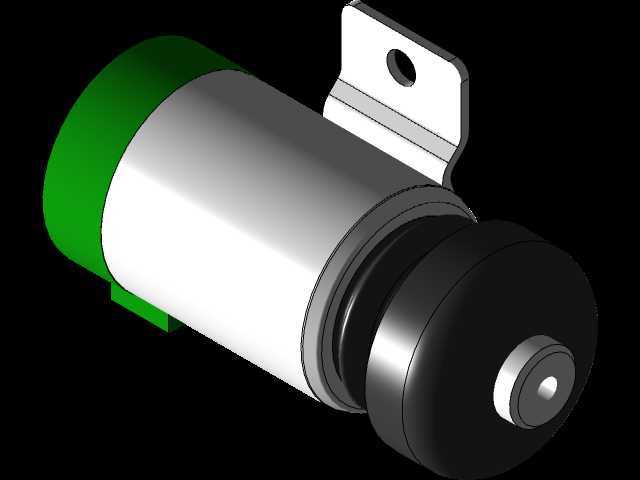

　　这款电磁驱动执行部件主要面向小型动力控制场景设计，常见于小型内燃机节气门控制、小型设备行程切换、自动化产线小件工位的到位驱动等工况，核心是通过电磁线圈得电产生的电磁推力，带动输出端做直线往复动作，实现预设的控制逻辑。从结构布局来看，主体采用圆柱式腔体设计，线圈绕组封装在金属壳体内，一端设置绿色的端盖用于线圈引线的出线与固定，另一端为动作输出端，输出轴做了阶梯轴设计，端部带有耐磨的接触头，减少长期往复动作带来的端面磨损。侧面集成的L型安装支架是整个部件的安装基准，支架上开有单圆孔安装位，安装时可通过单螺栓配合防松垫片实现快速固定，支架与主体壳体之间采用过盈配合加铆接的方式连接，避免长期受电磁吸合的反作用力出现支架松动移位的情况。

　　设计过程中优先考虑了动作响应速度，线圈的匝数与线径经过匹配计算，在24V直流供电工况下，吸合动作的响应时间控制在数十毫秒级别，能够满足多数小型控制场景的响应要求，同时线圈外层做了绝缘浸漆处理，适配常规工业环境下的温湿度工况，避免长期使用出现线圈匝间短路的问题。输出端的运动副做了间隙配合设计，轴与导向套之间预留了合理的配合间隙，既保证动作过程无卡滞，又能减少径向窜动带来的输出位置偏差，导向套采用自润滑材质，无需额外加注润滑脂即可满足长期往复动作的耐磨要求。从安装边界来看，主体圆柱部分的外径适配多数小型设备的安装空间，安装支架的折弯高度经过测算，固定后主体壳体与安装面之间预留了足够的散热间隙，避免线圈工作产生的热量直接传导到安装面板上，

　　同时出线端的位置预留了线缆弯曲半径空间，接线后线缆不会出现过度弯折导致的线芯断裂问题。在实际选型应用中，这类电磁执行部件常用来替代小型气动推杆，在没有压缩气源的小型设备场景下，直接通过电信号控制即可实现动作输出，无需额外配置气路与电磁阀，简化了设备的整体管路布局。结构设计上没有多余的冗余部件，整体拆解后仅分为线圈腔体、输出动铁芯、复位弹簧、安装支架、端盖几个部分，后期维护时仅需检查端部接触头的磨损情况与复位弹簧的弹力衰减即可，维护成本较低。动铁芯的材质选用软磁材料，断电后剩磁极小，能够保证复位弹簧快速将输出轴推回初始位置，不会出现断电后动作延迟复位的问题，适配需要频繁通断动作的控制工况。输出端的接触头采用可拆卸设计，

　　当接触头出现磨损后，无需拆解整个主体即可单独更换接触头，减少了备件更换的成本。安装支架的厚度经过强度校核，在常规的安装紧固力矩下不会出现支架变形，同时支架的折弯圆角做了钝化处理，安装过程中不会划伤操作人员的手部，也不会割伤连接的线缆。线圈的引线采用耐油耐温的线缆外皮，适配设备上可能存在的油污飞溅场景，长期使用不会出现线缆外皮老化开裂的问题。
