波济欧米卡LS60-03027帕克连接组件结构

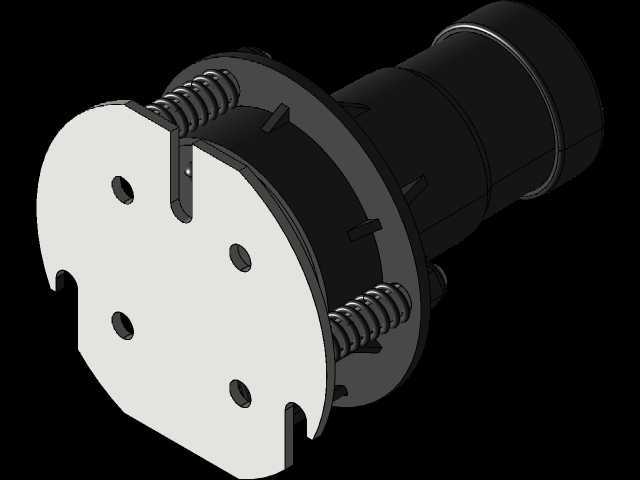

　　该类连接组件多用于工业传动链路的轴端对接场景，常见于物料输送辊道、小型动力输出单元的端部衔接位置，承担轴系对中、缓冲吸振以及轴向限位的作用，在轻工生产线、小型包装设备的动力传递段应用频次较高。从结构来看，前端的异形安装法兰盘采用带缺口的圆形轮廓，四个均匀分布的安装孔位适配M6规格的紧固件，法兰边缘的两处缺口是为了避让安装位周边的凸起结构，避免装配时出现干涉，法兰盘与后端筒状主体之间周向布置了四根圆柱螺旋压缩弹簧，弹簧的预压缩量在装配时可通过后端的调节环进行微调，以此适配不同工况下的缓冲需求，当传动链路出现瞬时轴向冲击时，弹簧可吸收大部分冲击载荷，避免刚性连接导致的轴系变形或者键槽崩裂问题。后端的筒状主体采用阶梯轴结构，

　　不同直径的轴段分别适配轴承内圈、密封件以及对接轴的插入孔，筒壁上预留的两处平键槽用于传递扭矩，键槽的位置度公差控制在0.02mm以内，保证扭矩传递过程中不会出现偏载。设计过程中优先考虑了安装维护的便捷性，法兰盘与筒身之间采用可拆卸的卡接结构配合弹簧定位柱，不需要完全拆解整个传动链路就可以单独更换磨损的弹簧或者密封件，法兰盘的厚度经过载荷校核，在额定120N·m的扭矩传递工况下，法兰盘面的平面度变形量不超过0.01mm，保证连接面的紧密贴合，不会出现传动过程中的松动异响。安装边界方面，该组件整体轴向长度为127mm，最大外圆直径为72mm，前端法兰的安装孔中心圆直径为58mm，安装时需要预留的径向操作空间不小于90mm，

　　轴向装配余量不小于15mm，对接轴的插入深度要求不小于32mm，配合面的粗糙度要求达到Ra1.6，保证装配后的同轴度误差控制在0.03mm以内。筒状主体的外圆面预留了密封件安装槽，适配内径35mm的骨架油封，可有效阻挡工况环境中的粉尘、切削液进入组件内部，避免弹簧锈蚀或者卡滞，延长部件的维护周期。周向布置的弹簧在选型时经过刚度匹配，单根弹簧的刚度为12N/mm，四根弹簧并联后整体轴向刚度为48N/mm，可承受最大1200N的瞬时轴向冲击载荷，常规运行工况下的轴向缓冲行程控制在3mm以内，既不会因为刚度过大导致缓冲效果不足，也不会因为刚度过小出现传动过程中的轴向窜动。法兰盘上的缺口位置与安装孔的相对角度经过优化，

　　在安装时可以直接将法兰盘卡入预装的紧固件位置，不需要完全拧下螺母就可以完成组件的拆装，大幅缩短了设备检修时的停机时间。筒身末端的环形槽用于安装轴用挡圈，对内部的轴承进行轴向定位，挡圈槽的深度控制在1.2mm，保证挡圈安装后不会突出筒壁表面，避免与相邻的传动部件发生刮蹭。整个组件的所有棱角位置都做了R0.5的倒角处理，既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员，也可以减少应力集中，提升部件在交变载荷下的疲劳寿命。在实际选型应用中，该组件适配的轴径范围为20-25mm，额定工作转速不超过1500r/min，工作环境温度范围为-20℃到80℃，不适合在强腐蚀或者高粉尘无防护的工况下长期使用，如果应用在有喷淋的工况场景，需要额外在法兰对接面增加0.5mm厚的丁腈橡胶密封垫，避免液体渗入组件内部造成弹簧锈蚀失效。
