集成式回转驱动装置结构设计

　　在海事作业装备的回转机构选型中，集成式回转驱动的应用占比逐年提升，这类部件将回转支承的承载能力与蜗杆传动的减速功能整合为一体式单元，省去了传统回转机构中额外搭建减速箱、设计传动连接副的复杂工序，在船用吊机、海事雷达基座、海上光伏跟踪架、船舶系泊设备的回转工位中适配性极强。海上作业环境常年面临高盐雾腐蚀、交变风浪载荷、连续作业工况波动大的问题，传统开式回转支承搭配外置减速机构的方案，不仅安装对位难度高，传动副暴露在外还容易被盐雾侵蚀，维护周期短，故障排查难度大，而集成式结构将蜗杆副完全封闭在壳体内部，仅通过输出法兰连接负载，从结构根源上降低了外界杂质、腐蚀介质侵入传动链的概率。

　　从结构设计逻辑来看，这款回转驱动采用单排四点接触球式回转支承作为承载核心，滚道经过淬硬处理，能够同时承受轴向力、径向力与倾覆力矩，匹配海事装备作业时常见的偏载受力场景，比如船用吊机在侧方起吊作业时，回转支承需要同时承担吊重的垂直载荷、风浪带来的横向冲击载荷以及吊重外伸形成的倾覆力矩，四点接触球的滚道构型可以让钢球在不同方向载荷下都保持稳定的接触角，避免出现滚道局部应力集中导致的早期点蚀失效。驱动侧采用圆柱蜗杆传动，蜗杆输入端预留了标准的电机安装接口，可以直接连接液压马达或者伺服电机，蜗杆与回转支承外齿圈的啮合侧隙经过精密调整，既保证传动过程无卡滞，又能将回程间隙控制在合理范围内，满足海事装备对回转定位精度的要求，比如海事雷达在转动扫描时，过大的回程间隙会导致目标方位测算出现偏差，精密调整的啮合副可以有效规避这类问题。

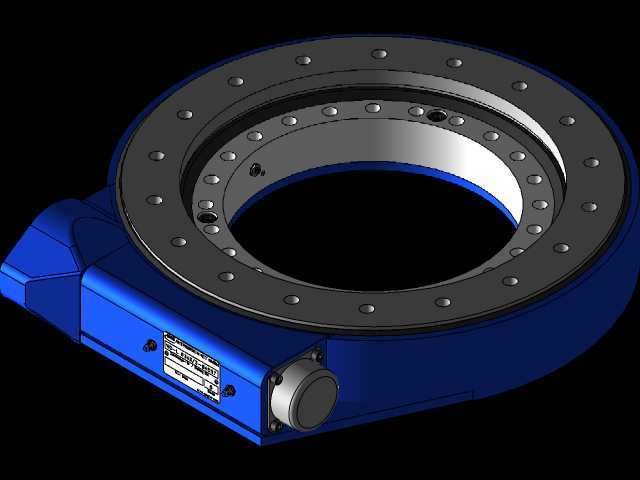

　　外壳采用一体化铸造成型的蓝色涂装壳体，壳体上预留了多个安装定位孔，既可以通过外圈法兰孔固定在设备基座上，也可以通过内圈法兰孔连接上部回转负载，安装方式灵活，适配不同设备的安装空间需求。壳体侧面设置了注油嘴与油位观察孔，日常维护时不需要拆解整个单元，直接通过注油嘴补充润滑脂即可，观察孔可以随时查看内部润滑脂的状态，判断是否需要更换，大幅降低了海上作业时的维护工作量。输入端的端盖采用密封结构，搭配双唇口油封，能够阻挡海水雾气、盐尘进入壳体内部，保护蜗杆轴承与啮合齿面，延长部件的使用寿命。

　　在安装边界设计上，这款回转驱动的整体高度远低于传统“回转支承+独立减速箱”的组合方案，对于安装空间受限的船载设备来说，更低的安装高度意味着整机重心可以进一步降低，在船舶横摇、纵摇的工况下，设备的稳定性更好，倾覆风险更低。外圈法兰的安装孔采用等节距分布设计，安装时不需要刻意对位角度，只要将法兰孔与基座的螺纹孔对齐即可完成固定，降低了现场安装的对位难度，对于海上作业平台这类现场施工条件有限的场景，这种设计能够大幅缩短安装调试周期。内圈的连接孔同样采用标准化节距设计，上部负载的连接法兰可以按照标准孔位设计，不需要额外做转接板，减少了传动链的累积误差，也降低了整体结构的重量。

　　从实际功能特性来看，这款回转驱动具备自锁特性，当蜗杆的导程角小于啮合副的当量摩擦角时，机构可以实现反向自锁，也就是只能由蜗杆带动蜗轮转，不能由蜗轮带动蜗杆转，这一特性在海事装备中实用性极强，比如吊机起吊重物停在指定方位时，不需要额外加装制动装置，依靠传动自锁就可以保持回转位置固定，避免风浪冲击导致负载意外回转，引发安全事故。同时蜗杆传动具备大减速比的特性，输入端不需要配置大扭矩的驱动单元，小功率的液压马达或者电机就可以输出足够的回转扭矩，驱动大吨位的负载回转，既降低了驱动单元的采购成本，也减少了驱动部分占用的安装空间。

　　在三维建模过程中，所有配合面的公差都按照海事装备的使用要求做了匹配设计，回转支承滚道与钢球的配合采用过渡配合，保证转动灵活的同时没有过大的窜动；蜗杆轴与支撑轴承的配合采用基孔制过渡配合，轴承外圈与壳体轴承孔的配合采用基轴制间隙配合，方便装配时的压装操作；密封件的安装槽尺寸严格按照油封的标准规格设计，保证密封件安装后有合适的压缩量，既不会因为压缩量过大导致油封过早磨损，也不会因为压缩量不足出现密封失效的问题。所有连接螺栓的孔位都预留了足够的扳手操作空间，现场安装时不需要特殊工具，用常规的扭矩扳手就可以完成螺栓的紧固作业，螺栓的拧紧力矩参考船用设备的连接标准设定，保证在交变载荷下螺栓不会出现松动。

　　针对海事环境的腐蚀防护需求，所有外露的金属部件表面都做了多层防腐处理，壳体表面经过抛丸处理后喷涂环氧富锌底漆与聚氨酯面漆，能够抵御盐雾的长期侵蚀；外露的连接螺栓采用不锈钢材质，避免螺栓锈蚀导致后期拆解维护困难；输出法兰的配合面做了防锈涂层处理，长时间放置也不会出现锈死无法拆卸的问题。壳体内部的齿面与轴承都采用耐水极压润滑脂，即使有少量水汽侵入壳体内部，润滑脂也不会出现乳化失效的问题，保证传动副在潮湿环境下依然能保持良好的润滑状态。

　　这类集成式回转驱动除了海事领域的应用，还可以适配在工程机械的回转工位、太阳能跟踪发电系统、自动化仓储的回转台、矿山设备的回转机构上，不同应用场景只需要调整法兰的安装孔位、更换适配的密封件与润滑脂即可，模块化的设计思路让这款部件的适配范围极广。在做结构设计时，需要重点关注啮合齿面的接触强度校核、回转支承滚道的承载能力计算、壳体的刚度校核，尤其是在承受大倾覆力矩的工况下，壳体的变形量不能超过啮合副允许的侧隙范围，否则会出现啮合卡滞、齿面异常磨损的问题。建模过程中对所有的圆角、倒角都做了工艺性处理，避免出现应力集中的尖角，铸造壳体的壁厚保持均匀，避免铸造过程中出现缩孔、砂眼等缺陷，壳体的分型面设计在便于脱模的位置，降低铸造生产的难度。
