柯蒂斯石英式工业计时小时表结构设计

　　做设备配套选型这么多年，这类累计式小时表的应用场景其实比很多人想象的要广，从工程机械设备的运行时长统计、工业生产线核心动力单元的维保计时，到特种作业车辆、发电机组的工作时长溯源，都离不开这类可靠性优先的计时部件。这次拆解建模的这款柯蒂斯款石英小时表，核心功能是实现设备通电运行时长的累计计量，不存在复位清零结构，所有计时数据通过机械字轮保持，哪怕设备断电，已记录的时长数据也不会丢失，完全匹配工业场景下设备全生命周期运行时长追溯的需求，不管是做维保周期提醒、设备残值评估还是作业台班统计，都能提供稳定的基准数据。

　　从设计思路上看，这款表走的是工业部件典型的实用优先路线，没有多余的装饰性结构，所有外形设计都围绕安装适配、防护可靠、读数清晰三个核心需求展开。整体采用圆形嵌入式安装结构，主体外壳做了阶梯式台阶设计，前端面直径略大于安装筒身，安装时可以直接卡在预制的面板开孔外侧，配合后端的固定卡扣或者锁紧螺母，就能快速完成面板固定，不需要额外设计复杂的安装支架，不管是工程机械的驾驶室仪表盘、工业控制柜的面板开孔，还是小型发电机组的控制盒，都能快速适配。前端的透明视窗做了略微下沉的设计，能避免日常作业中飞溅的砂石、杂物直接刮花视窗表面，影响读数清晰度，视窗下方和上方的标识采用模内印刷工艺，不会因为长期擦拭、接触油污出现标识脱落的问题，哪怕在油污、粉尘较多的作业环境下长期使用，标识辨识度也能保持稳定。

　　安装边界方面，这款表的筒身直径适配行业通用的圆形仪表开孔尺寸，筒身长度控制得比较紧凑，不会占用面板后方过多的布线空间，对于内部空间局促的小型控制盒、改装类仪表盘来说非常友好。尾部的接线柱采用插片式结构，接线时直接对应设备的ACC供电回路即可，不需要复杂的接线调试，只要设备通电进入运行状态，表内的石英计时机构就会驱动字轮走字，断电后自动停止计时，整个驱动过程没有复杂的电子电路，抗干扰能力远高于普通电子式计时器，在工程机械常见的电压波动、电磁干扰环境下，也不会出现计时不准、跳字的问题。

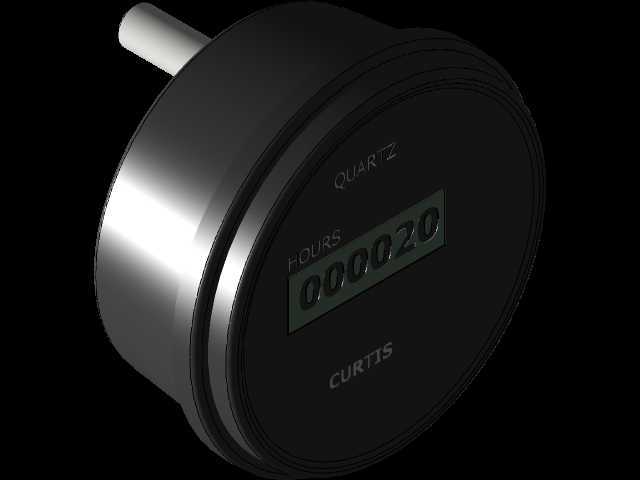

　　读数区域采用黑色字轮搭配白色高对比度数字，单组字轮可以显示五位整数时长，单位为小时，最小读数精度为0.1小时，完全能满足工业场景下的时长统计精度需求，不需要过高的精度带来不必要的成本提升。表身侧面的金属外壳做了哑光防滑处理，安装锁紧时不容易出现打滑，金属材质的外壳也能提升整体的抗冲击性能，哪怕安装过程中出现轻微磕碰，也不会出现外壳开裂的问题。侧面引出的定位柱结构，能在安装时嵌入面板对应的定位缺口内，避免仪表安装后出现转动，导致读数方向倾斜的问题，这个细节设计很多低成本计时表都省略了，但在实际批量装配过程中，能大幅降低安装对位的时间成本，也能避免后期设备运行振动导致仪表偏转。

　　建模过程中需要特别注意几个配合尺寸的公差控制：首先是前端盖和筒身的配合台阶，公差要控制在合理范围内，过松会导致前端盖容易脱落，防护等级达不到要求，过紧则会给装配带来难度，甚至压裂透明视窗；其次是尾部接线插片的位置度，要和行业通用的接插件尺寸匹配，避免用户安装时出现插片对不上、接插件插不紧的问题；还有字轮区域的视窗开口尺寸，要刚好覆盖所有字轮的显示范围，同时不能过大导致内部结构外露，影响整体的防护性能。另外，表身的所有棱角都做了小圆弧过渡处理，没有尖锐的边角，一方面是避免安装过程中划伤操作人员，另一方面也能减少应力集中，提升外壳的抗冲击强度，在设备长期振动的工况下，不会出现边角开裂的问题。

　　从实际使用的反馈来看，这类石英式机械小时表的平均无故障工作时间远高于同价位的电子式计时器，因为没有复杂的电路板、显示屏等易损部件，核心的石英振荡机构和机械字轮结构成熟度极高，在-30℃到80℃的工作环境温度范围内都能稳定工作，不管是北方冬季的户外工程机械，还是南方高温环境下的工厂车间设备，都能保持稳定的计时精度，不会因为温度变化出现明显的走时误差。很多设备厂商在做出口设备配套时，也更倾向于选择这类结构成熟的计时表，因为不同地区的供电环境、气候条件差异较大，这类结构简单、可靠性高的部件，能大幅降低后期的售后维保成本，不会因为计时器故障导致客户对设备整体质量产生质疑。
