轴配流摆线液压马达MP80CDM+S结构

　　在工程机械、农业装备、环卫设备以及小型工业自动化生产线的液压回路里，这类轴配流摆线液压马达是非常常见的末端执行动力单元，它不需要额外配置复杂的减速机构，就能直接输出低转速大扭矩的旋转动力，适配很多安装空间局促、需要直接驱动负载的场景。比如小型挖掘机的回转机构、扫雪车的滚刷驱动、输送带的从动辊驱动、农机的播种机构动力输入，甚至是一些小型注塑机的调模动作驱动，都能看到同结构马达的应用，它的核心优势就是在紧凑的体积下，能提供足够的输出扭矩，同时对液压油的清洁度容忍度比柱塞式马达更高，适合工况相对复杂、维护条件有限的户外作业场景。

　　从结构设计逻辑来看，这款马达采用了端面配流加轴配流结合的配流结构？不对，仔细看模型的结构，它的进回油口布置在马达的端盖侧，也就是输出轴同侧的安装法兰上，两个油口采用标准的螺纹连接接口，安装法兰采用的是菱形两孔安装法兰，这种安装形式的好处是安装时不需要在安装板上加工大尺寸的避让孔，只需要对应两个安装螺栓孔位，就能完成马达的固定，安装对中的容错空间比四方法兰更高，适合小负载、安装空间受限的场合。输出轴采用的是平键连接的圆柱轴，轴伸长度和直径匹配常规的联轴器、链轮或者带轮的安装尺寸，轴根部设计有密封挡圈结构，防止马达内部的液压油沿着轴伸泄漏，同时也能阻挡外部的泥水、粉尘进入马达内部，破坏内部的摆线副结构。

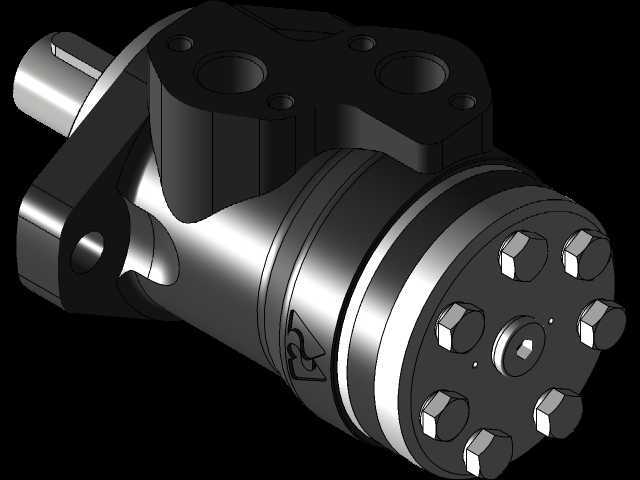

　　内部的摆线针轮副是这类马达的核心动力转换部件，模型上可以看到后端盖的七个紧固螺栓，这些螺栓均匀分布在端盖圆周上，用来压紧内部的定子、转子以及配流盘，保证各个结合面的密封压力均匀，避免出现内泄过大导致的容积效率下降问题。设计的时候，这类马达的安装边界需要重点关注几个尺寸：首先是输出轴的中心高，也就是轴中心到安装法兰贴合面的垂直距离，这个尺寸决定了马达安装后和负载的对中精度，如果中心高偏差过大，会导致输出轴承受额外的径向力，大幅缩短轴承和轴封的使用寿命；其次是两个油口的中心距以及油口的螺纹规格，这个尺寸关系到现场配管的弯折半径，避免油管安装时出现过大的折弯应力，导致油管接头处漏油；还有就是马达的总长度，也就是从安装法兰贴合面到马达后端盖最外侧的轴向尺寸，这个尺寸需要提前在设备的安装空间里预留足够的位置，避免安装时和周边的结构件发生干涉。

　　在实际选型应用的时候，这类马达的功能特性需要结合工况来匹配：它的输出转速范围一般在每分钟几转到几百转之间，适合直接驱动低速转动的负载，如果负载转速过高，会导致摆线副的磨损加快，同时内部的配流损失也会增大，效率明显下降。另外它的径向承载能力比轴向柱塞马达更好，因为输出轴采用了两个深沟球轴承或者圆锥滚子轴承支撑，可以承受一定的皮带拉力或者链轮的径向张紧力，不需要额外配置支撑轴承座，能简化设备的整体结构。设计建模的时候，需要特别注意内部流道的走向，进油口的高压油通过配流轴进入摆线针轮啮合腔，推动转子做偏心行星运动，再通过联动轴把旋转动力传递到输出轴，这个过程中配流轴的配流窗口位置和摆线副的啮合位置必须严格对应，否则会出现困油、输出扭矩波动大甚至无法启动的问题，建模时需要保证配流相位的角度公差在合理范围内，同时各个运动部件之间的间隙要匹配热胀冷缩的余量，避免高温工况下出现卡滞。

　　从外形结构来看，马达的壳体采用了高强度的铸铁材质，表面做了防锈处理，安装法兰的贴合面加工有密封槽？不对，这款马达的安装法兰是靠O型圈或者金属面贴合密封？不，实际结构里安装法兰和设备安装面之间是靠加工精度保证贴合，不需要额外的密封件，因为油道都在马达内部，安装面只是起固定定位的作用。后端盖的螺栓预紧力需要均匀控制，建模时可以模拟螺栓的预紧载荷，验证端盖的变形量，避免端盖变形导致配流盘贴合不严，出现内泄。另外马达的泄油口？哦，这款小排量的摆线马达有的是采用内部泄油结构，不需要单独外接泄油管，安装配管的时候只需要连接进回油口就能工作，进一步简化了管路布置，适合管路空间紧张的小型设备。在实际使用中，这类马达的旋转方向可以通过调换进回油口的连接来实现正反转，正反转的输出特性基本一致，适合需要双向旋转的工况，比如绞车的收放、机构的正反向动作驱动。建模的时候还要注意安装螺栓的孔位尺寸，两个安装孔的中心距公差要控制在合理范围，孔的直径要比安装螺栓大一定的间隙，方便现场安装调整，同时法兰面上的定位止口尺寸要准确，保证马达安装后输出轴的径向跳动在允许范围内，避免运转时出现振动过大的问题。
