带驱动结构回转支承转盘轴承设计

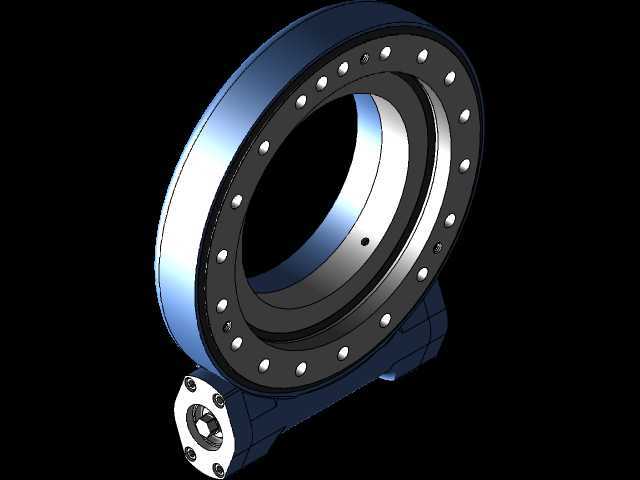

　　在工程机械、自动化回转工位、光伏跟踪支架、港口起重设备这类需要实现相对回转运动同时承受轴向、径向载荷与倾覆力矩的场景中，带集成驱动的回转支承是核心承载传动部件，区别于普通无齿回转支承，这款带蜗杆驱动结构的回转支承将驱动单元与支承本体做了集成化设计，省去了额外搭建齿轮啮合传动副的安装调试步骤，能大幅缩短主机厂的装配周期。从结构设计逻辑来看，这款回转支承采用单排四点接触球式的滚道设计，内圈或者外圈集成了啮合齿圈，配套的蜗杆驱动单元直接固定在支承的固定座上，蜗杆与齿圈直接啮合，输入动力后即可驱动活动圈实现360度连续回转，这种设计相比外置齿轮驱动的结构，啮合间隙更容易控制，传动平稳性更好，同时驱动单元的壳体与支承本体做了一体化的安装定位，避免了分体安装带来的同轴度误差问题。在实际工况适配中，这类集成驱动的回转支承常被用在工程机械的上车回转部分，比如小型挖掘机的工作装置回转平台，需要在承载整机上部重量、作业时的挖掘反力带来的倾覆力矩的同时，实现工作装置的任意角度回转调整；在自动化生产线的回转工装上，这类部件可以作为回转工作台的核心承载件，配合伺服电机驱动实现精准的分度回转，满足多工位加工、装配的工位切换需求；在光伏跟踪电站中，这类部件可以作为平单轴或者斜单轴跟踪支架的回转驱动核心，承受光伏组件的风载、自重载荷，同时实现低转速的角度调整，保证光伏板始终对准太阳辐照方向。从安装边界来看，这类回转支承的安装面需要有足够的刚性支撑，

　　固定圈与活动圈的安装螺栓需要按照规定的预紧力矩对称拧紧，避免安装面平面度不足导致滚道局部受载过大，提前出现疲劳点蚀；驱动单元的输入轴可以适配液压马达、伺服电机、减速电机等不同动力源，输入端的连接需要保证同轴度，避免蜗杆承受额外的径向力，加剧蜗杆与齿圈的磨损。设计过程中，滚道的曲率半径与钢球直径的匹配是核心参数，四点接触的滚道结构可以让钢球在承受不同方向载荷时都能保持稳定的接触角，避免载荷集中在单个接触点上；密封结构采用内置的双唇式橡胶密封，既可以防止外界的灰尘、水汽进入滚道内部污染润滑脂，也可以避免内部的润滑脂泄漏，延长维护周期，在常规工况下填充一次锂基润滑脂可以满足数千小时的运行需求。蜗杆部分采用渐开线圆柱蜗杆设计，

　　与齿圈的啮合侧隙可以通过驱动单元的安装调整螺栓进行微调，既可以保证正反转切换时没有过大的回差，满足有定位精度要求的工况，也可以避免侧隙过小导致的啮合卡滞、磨损加剧问题。在外形尺寸的适配设计上，支承的安装孔采用沿圆周均布的通孔设计，方便主机厂根据自身的安装法兰尺寸配做连接孔，驱动单元的外接油口可以适配集中润滑系统，实现不停机自动补脂，适合长期连续运行的自动化设备场景。相比传统的回转支承搭配独立减速机构的方案，这种集成式设计的整体轴向尺寸更小，结构更紧凑，对于安装空间受限的设备来说更有优势，比如高空作业平台的回转机构、环卫车辆的扫盘回转机构，都可以用这类紧凑结构的回转驱动来实现功能，不需要额外预留齿轮传动的安装空间。在承载能力设计上，

　　滚道的接触应力按照额定动载荷的1.5倍做安全系数校核，钢球与滚道的接触疲劳寿命满足常规工程机械10000小时以上的使用要求，蜗杆与齿圈的齿面接触强度按照额定输出扭矩的2倍做校核，避免重载下出现齿面胶合、断齿问题。实际选型过程中，需要根据主机的最大轴向载荷、径向载荷、倾覆力矩以及所需的回转转速、输出扭矩来匹配对应的型号，这款中等尺寸的回转支承适合承载数吨级的回转载荷，输出扭矩可以满足中小型设备的回转驱动需求，安装时需要注意支承的安装基准面的平面度误差不超过0.1mm，避免安装后滚道变形导致转动卡滞，运行过程中需要定期检查密封件的完好性，以及啮合侧隙的变化，及时补充润滑脂，保证部件长期稳定运行。
