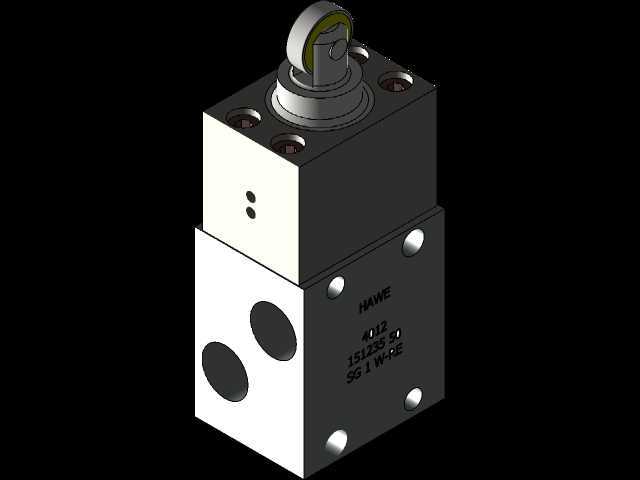

在液压系统的现场调试、应急操作以及小型液压站的手动控制回路中,这类手动控制的换向阀是十分常见的控制元件,尤其在工程机械的应急操作单元、小型液压机具的控制回路、设备检修旁路上,这类阀不需要额外的电控信号或者先导油源,仅靠操作顶部的手柄就能直接完成油路的通断与方向切换,可靠性远高于需要配套控制元件的阀类,在断电、电控系统故障的工况下依然能完成操作,是液压系统里冗余控制回路的核心元件。从结构设计来看,这个阀采用了叠加式的块体结构,主体分为上下两个阀块部分,下部阀块集成了主油道的通路口,两个侧置的圆形油口对应主压力油路与回油通路,另外的通路口布置在阀块的安装结合面,通过端面的四个安装螺钉孔完成与相邻阀块或者油路板的固定,
安装时不需要额外的管路连接,直接贴合安装面就能完成油路对接,能有效减少外接管路带来的泄漏点,也能压缩整个阀组的安装空间。上部阀块集成了手动操作的驱动机构,顶部的铰接式手柄通过内部的阀芯拨杆带动阀体内的阀芯轴向移动,从而切换不同油口的连通状态,手柄的铰接结构做了限位设计,能保证阀芯准确停留在对应的工作位,避免操作不到位导致的油路截流或者内泄问题。阀块的材质采用了液压阀常用的高强度锻钢,表面做了发黑处理,既能在车间、工程机械这类多油污、多湿度的工况下抵御锈蚀,也能提高阀块表面的硬度,减少安装、搬运过程中的磕碰损伤。从安装边界来看,这个阀的整体外形为规整的立方块结构,安装孔位采用了行业通用的孔距标准,能直接适配标准的油路板安装尺寸,
不需要单独设计定制的安装转接板,选型替换时只需要核对油口通径、工作压力以及机能符号就能完成替换,大幅降低设备维护的配件准备成本。在实际的回路设计中,这类阀通常布置在主控制阀组的旁路上,作为应急操作阀使用,当主电控换向阀出现故障无法动作时,可以切换到这个手动阀完成设备的动作复位,避免设备带载卡滞在危险工位;在一些小型的液压机具上,比如手动液压劈裂机、小型液压压力机上,这类阀也会作为主控制阀使用,直接通过操作手柄完成压力输出的方向控制,不需要配套电控系统,能大幅降低设备的整体成本与故障点。设计这类阀的三维模型时,需要重点关注几个配合尺寸的精度:首先是阀芯与阀孔的配合间隙,这个间隙直接决定了阀的内泄量,间隙过大会导致压力油内泄过大,
系统效率降低,间隙过小则会导致阀芯卡滞,操作手柄的阻力过大,甚至在油温升高阀芯膨胀时出现阀芯卡死的问题;其次是安装结合面的平面度,结合面的平面度需要控制在0.01mm以内,才能保证安装后密封件能完全贴合,避免结合面出现渗漏;另外顶部手柄的摆动角度需要和阀芯的行程做匹配,保证手柄扳到极限位置时阀芯刚好完全换向,不会出现行程过顶导致阀芯顶死或者行程不足导致阀口开度不够的问题。油口的通流面积也经过了匹配设计,侧置的两个主油口通径和阀内部的流道通径保持一致,避免出现流道截面突变导致的压力损失与油液发热,在大流量通过时也不会产生过大的节流噪声。阀块上的标识直接刻印在阀块的外露侧面,安装后不需要额外粘贴标识牌就能直接识别阀的型号与油口位置,方便现场检修时的油路核对。这类手动换向阀的工作压力通常能达到31.5MPa,能满足中高压液压系统的使用要求,相比低压的板式阀,能适配更多的重载液压工况,在工程机械、矿山设备、冶金设备的液压系统中都有广泛的应用。在三维建模过程中,这类阀的模型需要准确还原安装孔位的位置尺寸、油口的尺寸以及手柄的摆动空间,在做整机的液压阀组布置时,才能准确核对阀与周边元件的干涉情况,尤其是顶部手柄的操作空间,必须预留足够的扳手或者手动操作的空间,避免安装后手柄被周边的管路或者结构件挡住,无法完成全行程的扳动。另外阀块底部的密封槽尺寸也需要准确建模,在做油路板设计时才能匹配对应的密封件尺寸,避免密封件选型错误导致的安装后渗漏问题。
