翻盖手机电子冷却结构三维设计作品

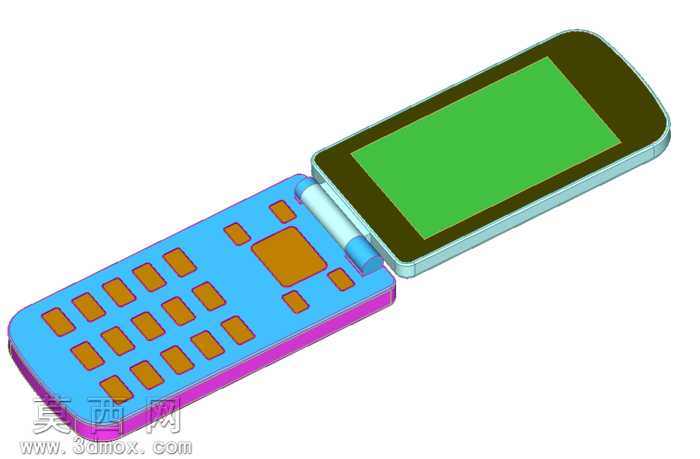

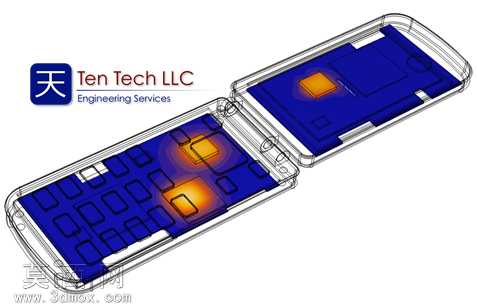

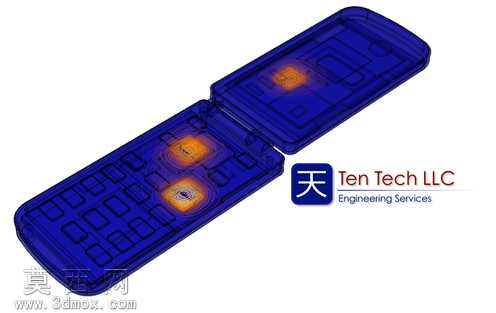

本作品为翻盖式手机的电子冷却结构三维建模成果，建模过程依托专业三维设计软件完成全参数化构建，完整还原了翻盖手机上下翻盖的壳体结构、内部主板布局、核心发热元器件的位置排布。建模阶段首先依据翻盖手机的经典翻盖转轴结构完成上下腔体的骨架建模，精准控制转轴处的转动配合间隙，确保上下翻盖开合的结构合理性；随后对内部PCB主板进行分层建模，将主控芯片、电源管理芯片等核心发热元器件按照实际堆叠位置精准放置，同时对壳体内部的筋位、卡扣、限位结构进行细节还原，保证模型结构与实际量产手机的内部结构逻辑一致。渲染阶段采用半透明壳体材质搭配热成像色阶贴图，直观呈现手机内部的温度分布状态，将发热集中区域用橙红色高亮显示，低温区域用深蓝色标识，清晰展示不同元器件的发热程度与热量扩散路径。材质设置上，外壳部分采用半透明磨砂PC材质效果，内部PCB板采用哑光阻焊层材质，发热芯片采用带金属光泽的硅片材质，热成像色层采用自发光材质叠加，既保留了结构的通透可视性，又能清晰突出热分布的展示重点。设计思路围绕手机电子冷却的培训演示需求展开，通过三维可视化的方式直观展示翻盖手机内部的热源分布、热量传导路径，帮助学习者快速理解消费类电子设备内部的热设计逻辑，模型在结构设计上预留了散热改进的优化空间，可用于后续添加石墨散热层、导热凝胶、均热板等散热结构的方案验证，也可作为电子热设计相关教学的演示案例，让抽象的热传导、热对流知识通过具象的三维模型得到直观呈现，降低热设计相关内容的学习理解门槛。
