航空发动机核心组件结构三维设计

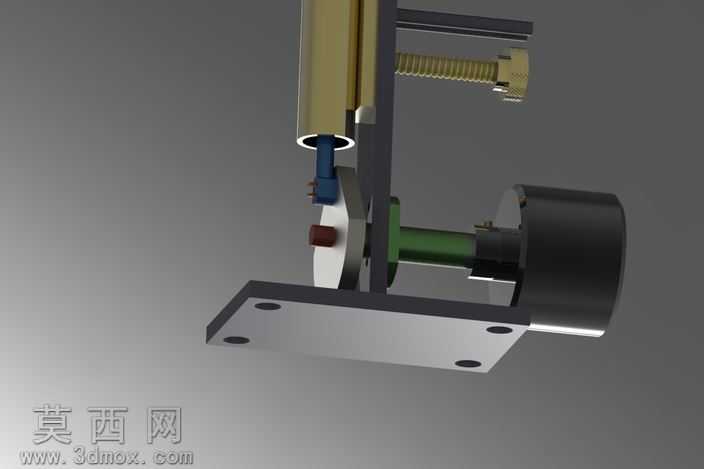

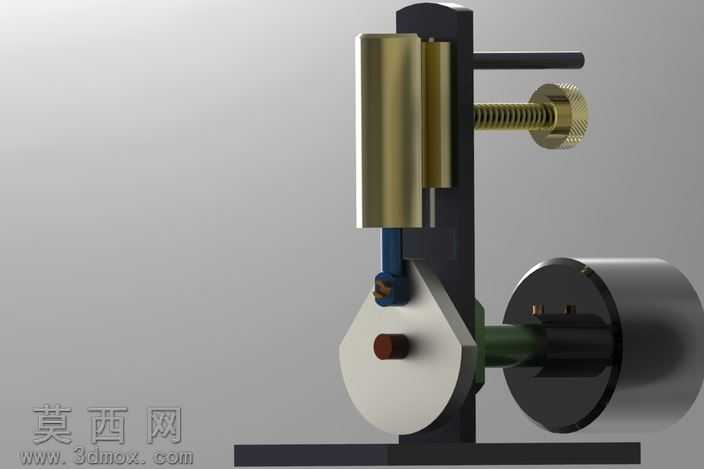

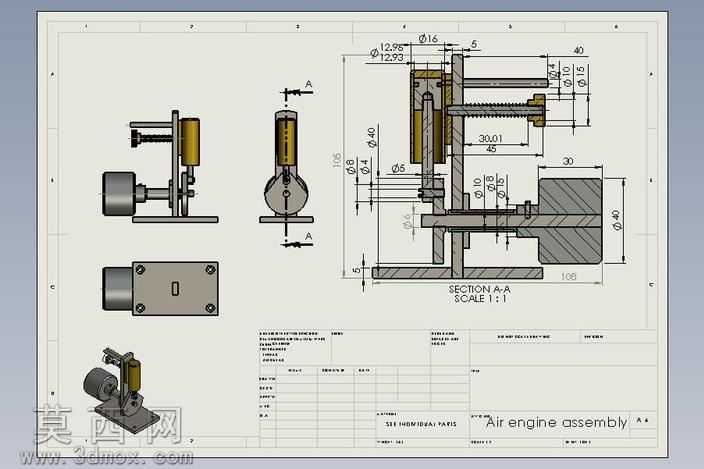

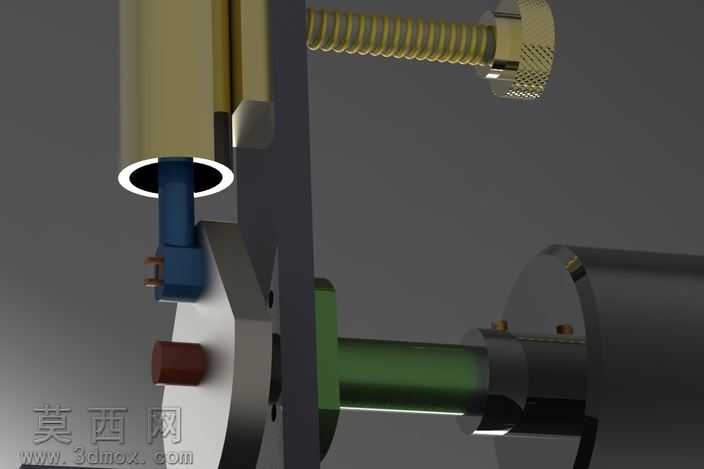

本作品为航空发动机核心组件的三维设计成果，采用SolidWorks学生版完成全流程建模搭建，完整还原了航空发动机局部核心装配结构的细节特征。建模过程中遵循航空动力部件的设计逻辑，针对不同功能零件采用差异化建模策略：对于带滚花纹理的调节旋钮类零件，通过螺旋线扫描结合阵列特征完成表面防滑纹理的构建，精准还原零件的操作触感设计；对于弹簧类弹性零件，采用可变螺距螺旋扫描方式，还原弹簧在装配状态下的预压缩形态，匹配实际装配的受力状态；对于不同直径的轴类零件，通过多段拉伸加倒角、退刀槽细节特征构建，还原传动轴的装配定位结构；对于外壳类支撑零件，采用抽壳结合凸台、安装孔阵列的方式，完成支撑结构的轻量化与安装适配设计。材质渲染阶段，针对不同零件的功能属性匹配对应材质表现：金属调节件采用黄铜金属材质，添加轻微的使用磨损质感提升真实度；轴类传动零件采用哑光钢材材质，突出金属加工后的表面粗糙度特征；密封与绝缘类零件采用深蓝色工程塑料材质，通过材质色彩区分不同功能的零件；支撑结构件采用深灰色哑光金属材质，突出结构的厚重稳定感；调节旋钮端部的红色操作件采用亮面塑料材质，强化操作部件的视觉识别性。装配设计过程中严格遵循机械装配的约束逻辑，所有零件通过同轴、重合、距离等装配约束完成定位，清晰展现了各部件之间的装配关系：调节螺杆与支撑结构的螺纹配合、传动轴与支撑座的间隙配合、弹性零件的预压装配、密封件与安装槽的卡合定位都得到完整呈现，可直观观察到核心组件的动力传递路径与调节结构的工作原理。设计过程中兼顾了结构的合理性与展示的直观性，通过半剖视角的渲染呈现，将内部隐藏的装配结构清晰展现，既保证了各零件结构尺寸的合理性，也让整个组件的工作逻辑能够被直观理解，可用于航空发动机结构原理的教学演示、零部件设计参考等场景，完整呈现了精密动力组件从零件建模到装配渲染的全流程设计思路。
