超级游艇配套船用受电弓不锈钢铰链结构

　　在大型超级游艇的岸电接驳系统中，受电弓机构是实现船舶靠港时与岸电供电装置稳定对接的核心执行部件，而配套的铰链结构则直接决定了受电弓的活动自由度、对位容错能力以及长期海洋工况下的服役可靠性。不同于普通民用建筑或陆用设备的铰链，船用受电弓铰链需要同时承受海风盐雾腐蚀、船体靠泊时的小幅晃动冲击、受电弓自身重量带来的持续载荷，以及对接过程中多方向的对位偏移补偿需求，因此在结构设计、材料选型和安装边界设定上都有极强的场景针对性。这款铰链采用AISI304不锈钢作为主体基材，从材料层面适配海洋高盐高湿的服役环境，避免长期使用后出现锈蚀卡滞、结构强度衰减的问题，同时不锈钢材料本身的韧性足以应对靠泊过程中产生的瞬时冲击载荷，

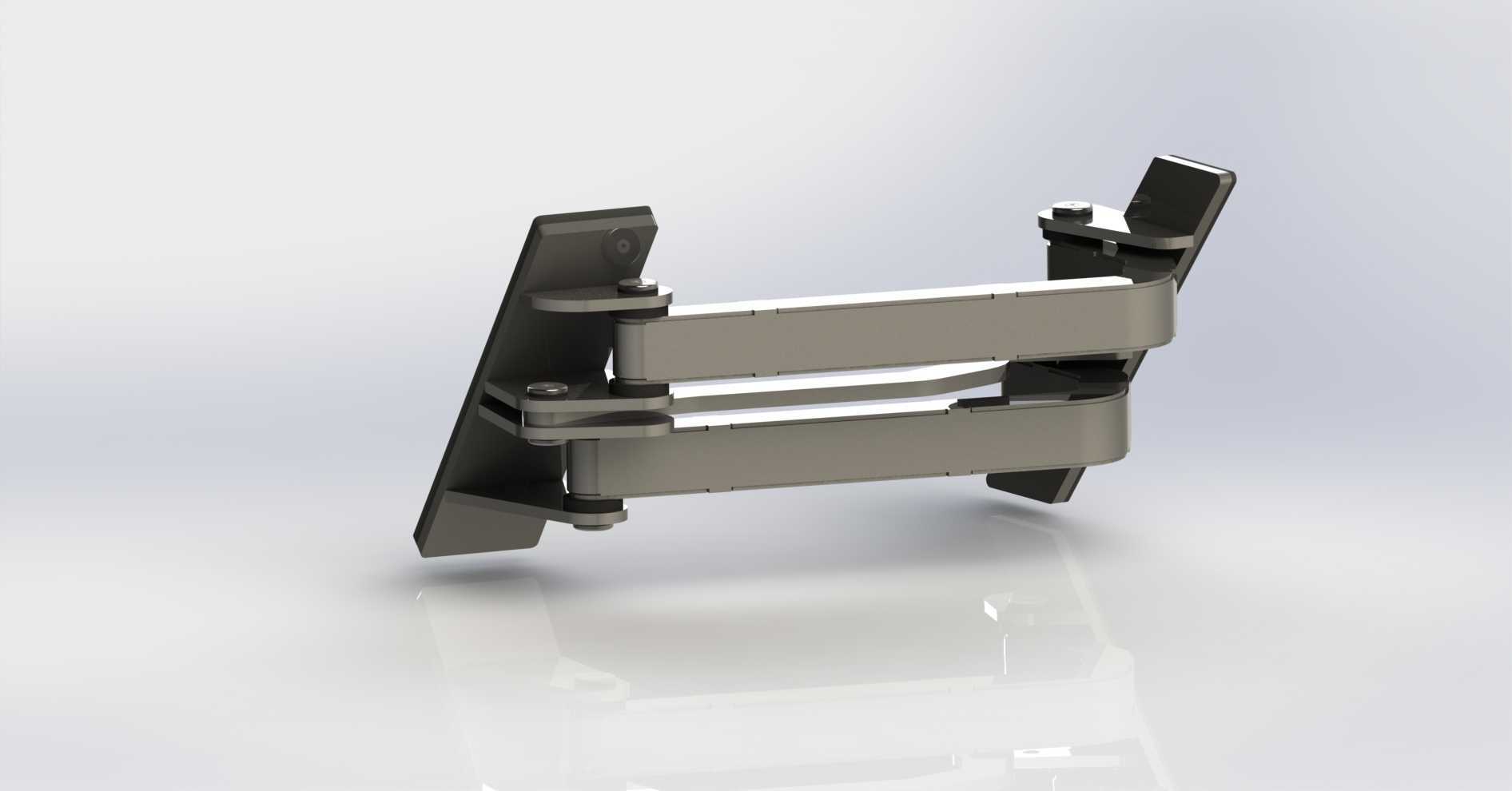

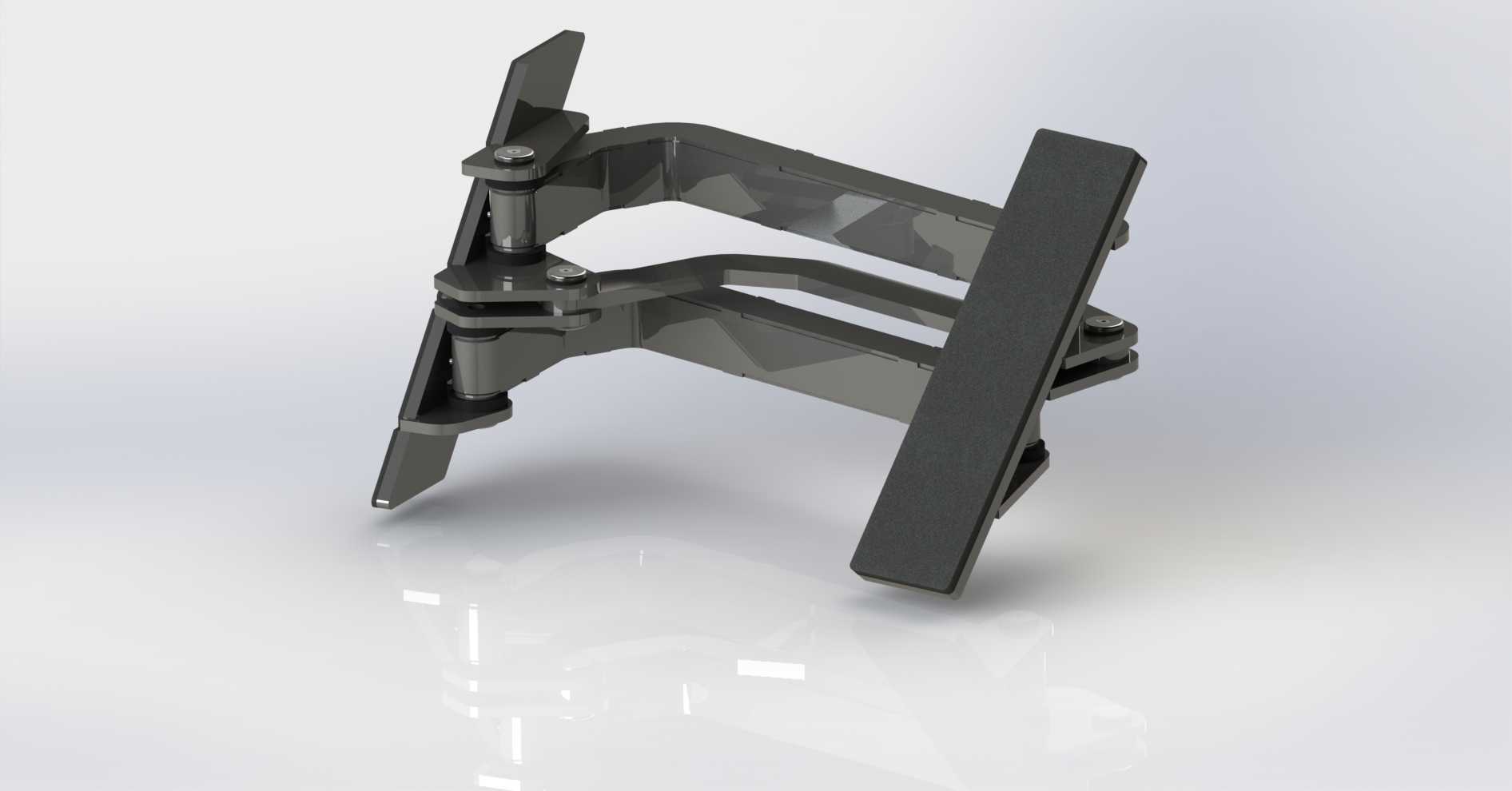

　　不会因为小幅碰撞出现结构脆断。从功能特性来看，该铰链采用多连杆叠层的铰接结构，并非单一转轴的简单合页结构，这种设计可以让受电弓的接电端同时实现径向浮动、角度偏转以及小范围的高度自适应，当游艇靠泊位置与岸电受电桩存在小幅位置偏差时，不需要反复调整船身位置，依靠铰链的活动余量就能完成接电端的对位贴合，大幅提升靠港接电的操作效率。在设计思路上，这款铰链完全围绕船用受电弓的实际作业逻辑展开：首先是铰接点的布局，所有转轴的同轴度公差控制在极小范围内，保证多组连杆同步动作时不会出现卡滞，每个铰接位置都预留了自润滑衬套的安装空间，不需要频繁加注润滑脂就能在海洋环境下长期保持顺滑的动作状态，减少后期运维的工作量；其次是结构的受力路径优化，

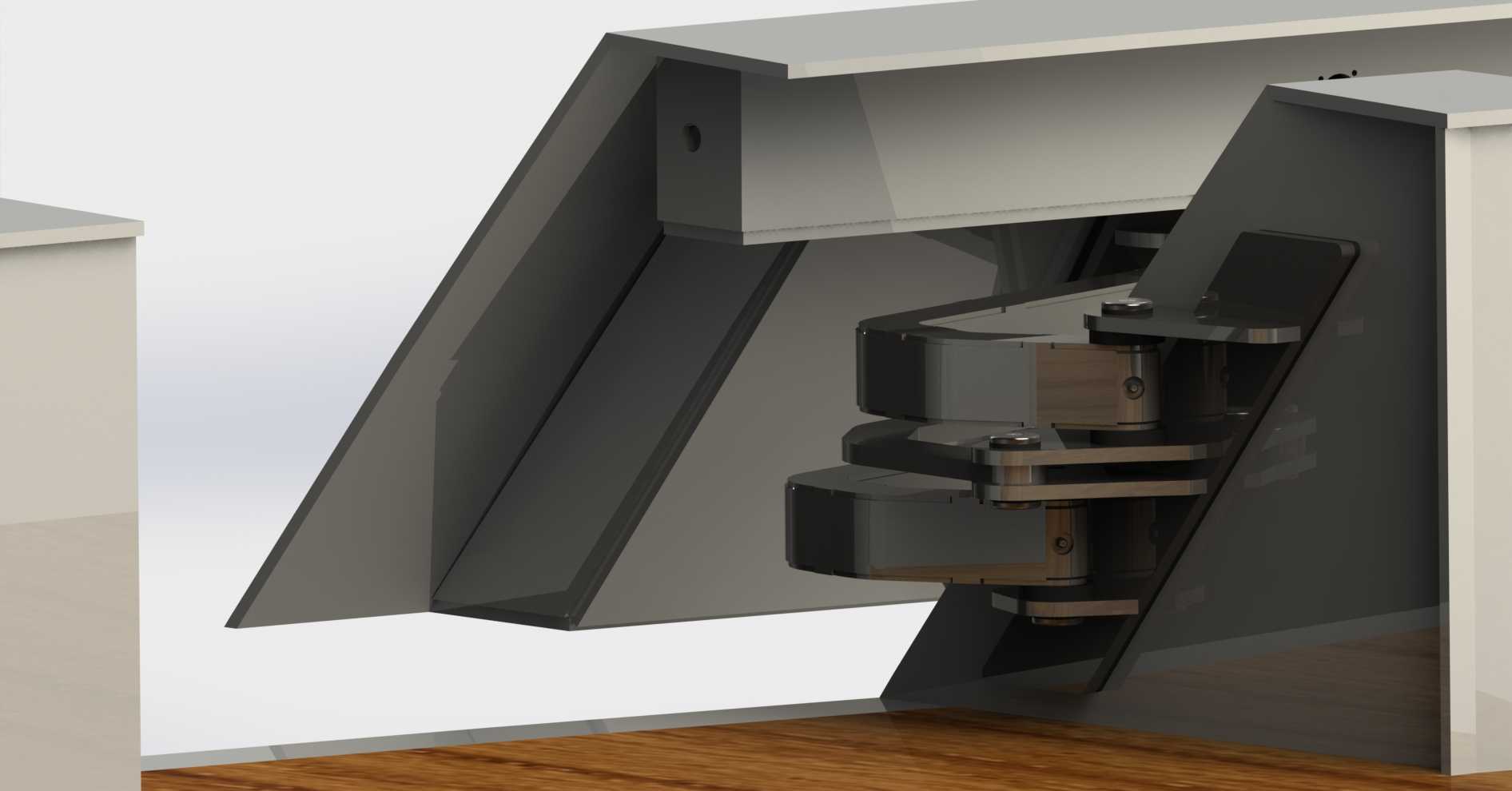

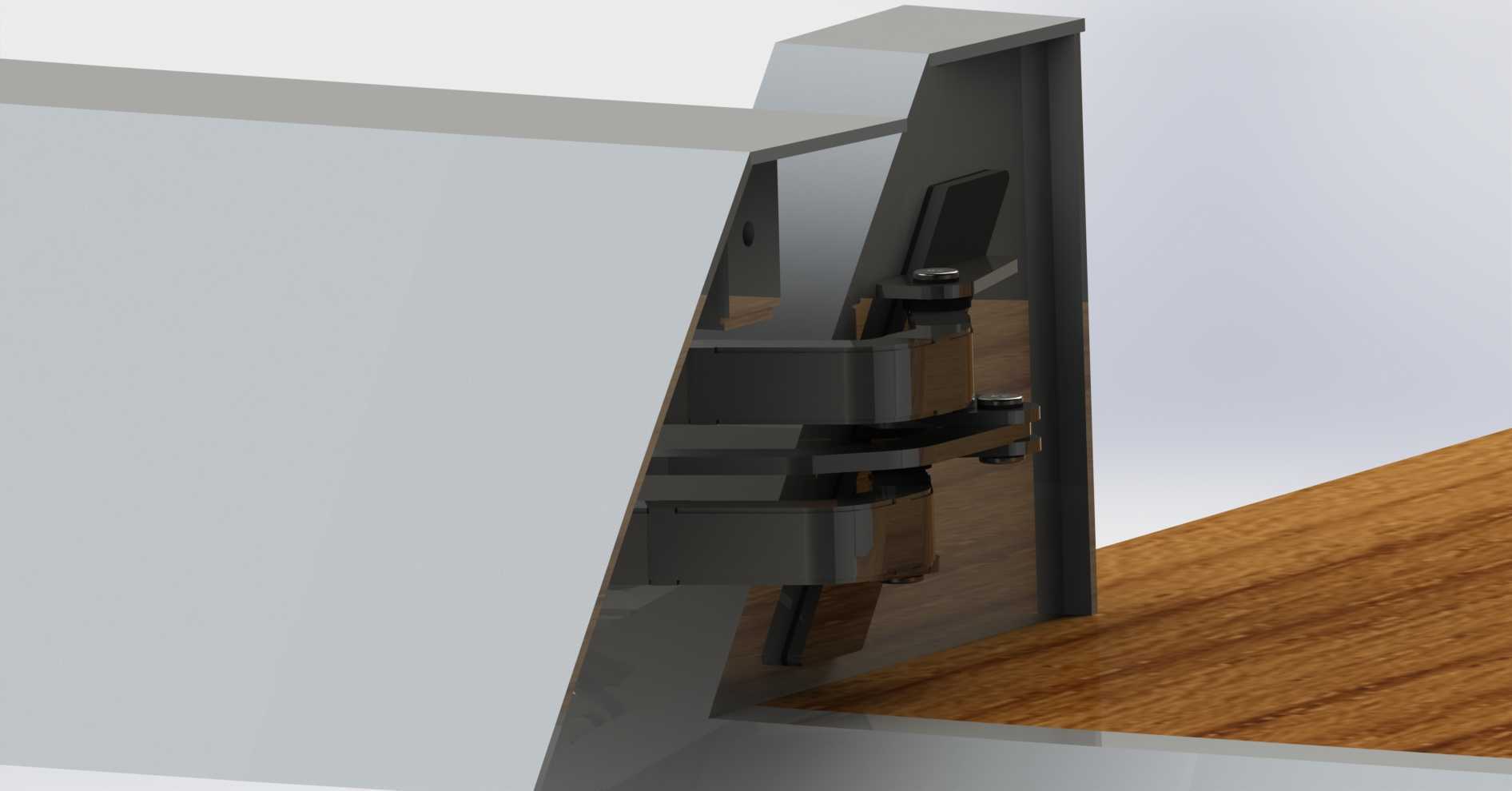

　　铰链的两个安装端面分别对应受电弓的固定基座和活动接电端，受力时载荷会通过多层连杆均匀分散到各个铰接点，不会出现局部应力集中的问题，即使在受电弓完全展开承受接电端压力的状态下，整体结构的形变量也控制在接电作业允许的范围内，不会因为结构变形导致接电端接触不良。从安装边界来看，这款铰链的底座安装孔位采用对称式布局，适配受电弓基座的标准安装间距，安装时不需要对原有基座进行额外的打孔改造，活动端的连接位采用平面贴合加定位销的设计，能够快速与受电弓的活动臂完成装配，整体的外形尺寸经过紧凑化设计，在满足活动行程要求的前提下尽可能压缩了安装占用空间，不会和游艇甲板上的其他系泊、安防设备产生位置干涉。实际使用过程中，当受电弓完成接电作业收回时，

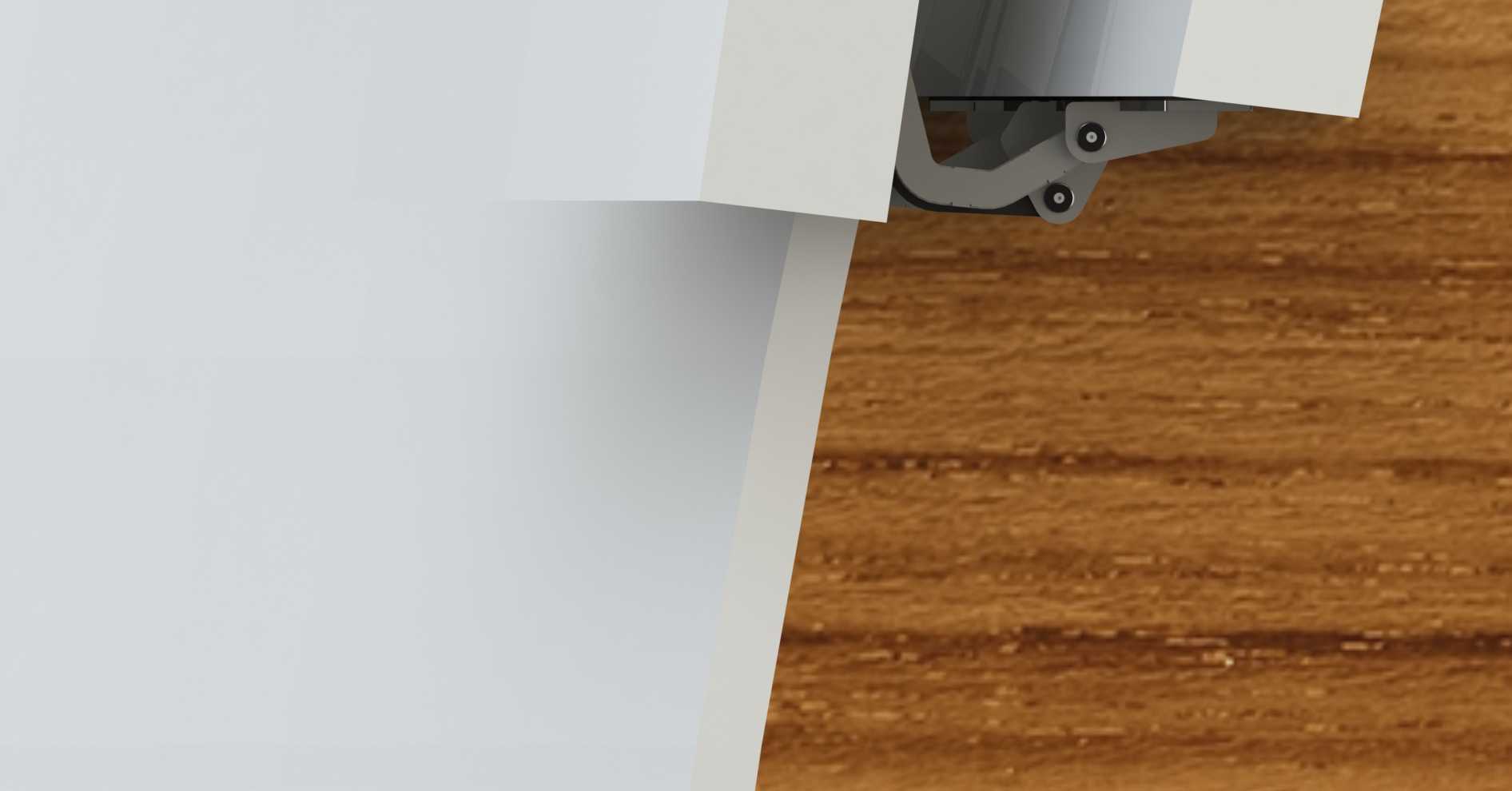

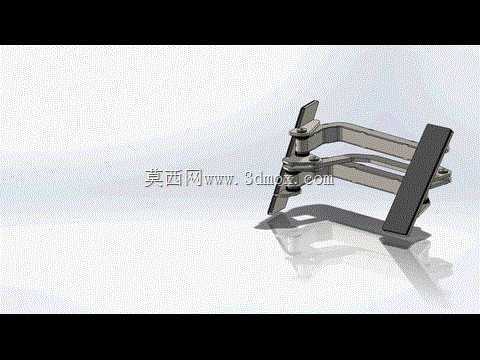

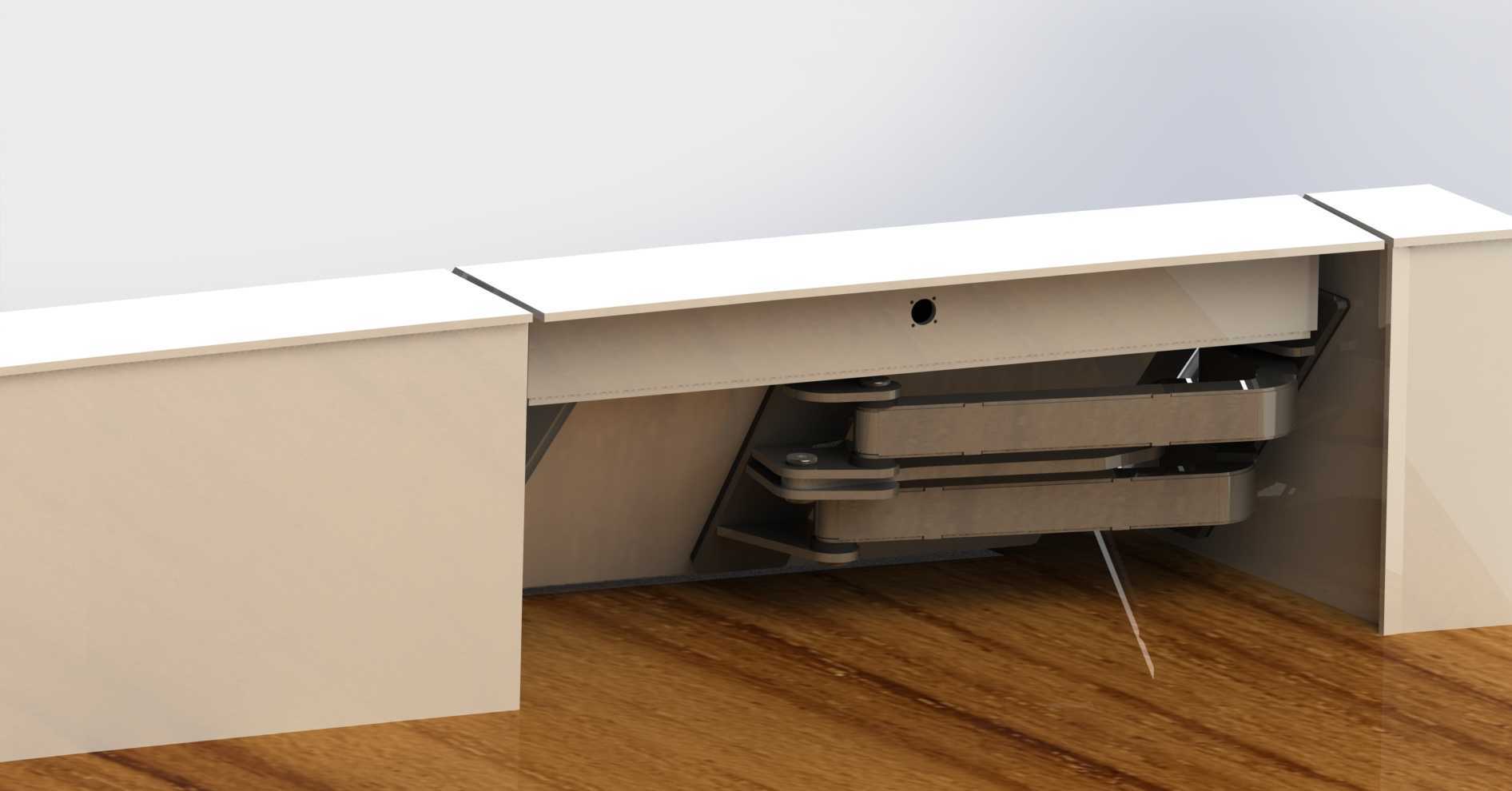

　　铰链会带动活动臂折叠到贴合基座的位置，整体占用的收纳空间极小，不会影响甲板人员的正常通行；当需要展开接电时，铰链的多自由度结构可以让接电端在一定范围内自由调整位置，抵消船体随波浪产生的小幅升沉和横摇，保证接电过程中触头始终和岸电端保持稳定贴合，不会因为船体晃动出现接电中断、拉弧等安全隐患。不同于普通船用舱门铰链只需要实现简单的开合功能，受电弓铰链的活动阻尼经过专门匹配，既不会因为阻尼过小导致受电弓活动端在风浪中随意晃动，也不会因为阻尼过大导致对位调整时操作费力，这种阻尼匹配是结合游艇的常用靠泊海况、受电弓自身重量经过多轮调试确定的，能够在无额外锁止机构的情况下让接电端保持在调整好的位置，简化了整体的结构设计。在细节处理上，铰链的所有棱边都做了圆角钝化处理，避免安装和维护过程中划伤操作人员，所有外露的紧固件也采用同材质的不锈钢标准件，和主体结构保持一致的防腐蚀能力，不会出现紧固件先于主体结构锈蚀的问题。从结构建模的角度来看，这款铰链的每一处铰接间隙都经过合理设定，既考虑了加工公差带来的装配余量，也避免了间隙过大导致活动时出现旷量，影响接电对位的精度，连杆的截面形状采用变厚度设计，在受力较大的位置适当增加壁厚，在受力较小的位置做减重处理，在保证整体结构强度的前提下尽可能降低自身重量，减少对受电弓驱动机构的负载压力。
